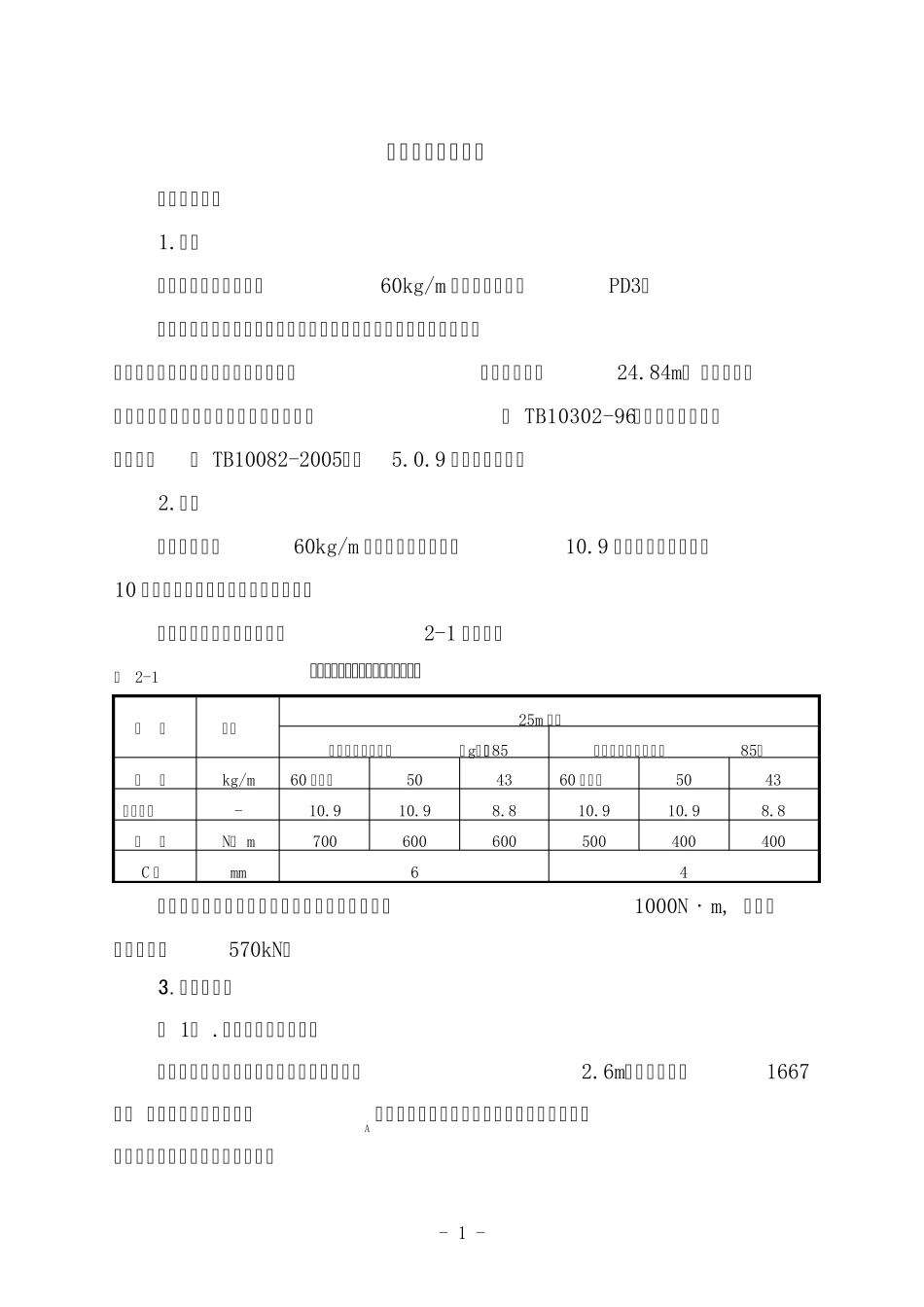

- 1 - 轨道工程技术交底 一、区间正线 1.钢轨 正线无缝线路钢轨采用60kg/m 钢轨，材质采用PD3。 有缝线路钢轨接头采用相对式。曲线地段外股使用标准长度钢轨，内轨使用厂制缩短轨调整钢轨接头位置。缩短轨长度为24.84m， 其铺设技术要求应符合《铁路轨道施工及验收规范》（ TB10302-96）和《铁路轨道设计规范》（ TB10082-2005）第5.0.9 条的有关规定。 2.配件 钢轨接头采用60kg/m 钢轨接头夹板，采用10.9 级高强度接头螺栓和10 级高强度螺母，以及高强度平垫圈。 钢轨接头螺栓扭矩应符合表2-1 的规定。 表 2-1 有缝线路轨道钢轨接头螺栓扭矩标准 项 目 单位 25m 钢轨 最高、最低轨温差>85℃ 最高、最低轨温差≤85℃ 钢 轨 kg/m 60 及以上 50 43 60 及以上 50 43 螺栓等级 - 10.9 10.9 8.8 10.9 10.9 8.8 扭 距 N· m 700 600 600 500 400 400 C 值 mm 6 4 铺设无缝线路地段缓冲区钢轨接头螺栓扭力矩为 1000N·m, 接头阻力要求达到570kN。 3.轨枕及扣件 （ 1） .轨枕类型及铺设标准 新建正线采用Ⅲ型混凝土有挡肩轨枕（枕长2.6m，每千米铺设1667根） ；轨下橡胶垫板采用ⅢA 型。铺设护轮轨的正线范围内，采用新Ⅲ型混凝土桥枕，铺设标准与正线相同。 - 2 - （ 2） .扣件采用类型 轨道铺设Ⅲ型混凝土轨枕地段，采用弹条Ⅱ型扣件。无缝线路地段弹条扣件要求中点压靠，不靠者扭力矩不小于120N.m。 4.有砟道床 （ 1） .道床材料 全线除湾湾川隧道为无砟道床，其余均采用碎石道床。碎石道床材料标准执行“TB/T2140”《铁路碎石道砟》和“TB/T2897”《铁路碎石道床底砟》的规定。本工程采用一级道砟。 （ 2） .道床铺设厚度、顶面宽度及边坡坡度 非渗水土路基的道床采用双层道床，总厚度0.5m。其中面层厚度0.30m，底层厚0.20m。硬质岩石和渗水土路基、隧道内的道床均采用单层道床，厚度0.35m。桥梁上道砟槽内道床厚度不得小于0.35m。桥梁与两端线路的道床厚度差在桥台外30m 范围内顺坡。隧道内道床砟肩至边墙（或高侧水沟）间应以道砟填平。无缝线路地段道床顶面宽度采用3.40m，砟肩堆高0.15m。 有缝线路地段道床顶面宽度采用3.10m 半径小于600m 的曲线地段，曲线外侧道床顶面宽度应增加0.10m。道床边坡采用1： 1.75。新建铁路铺设无缝线路要求道床稳固、密实，分阶段铺设，使道床状态参数均满足《铁路轨道设计规范》第3.0.14 条规定。 5.设计轨道高度...
