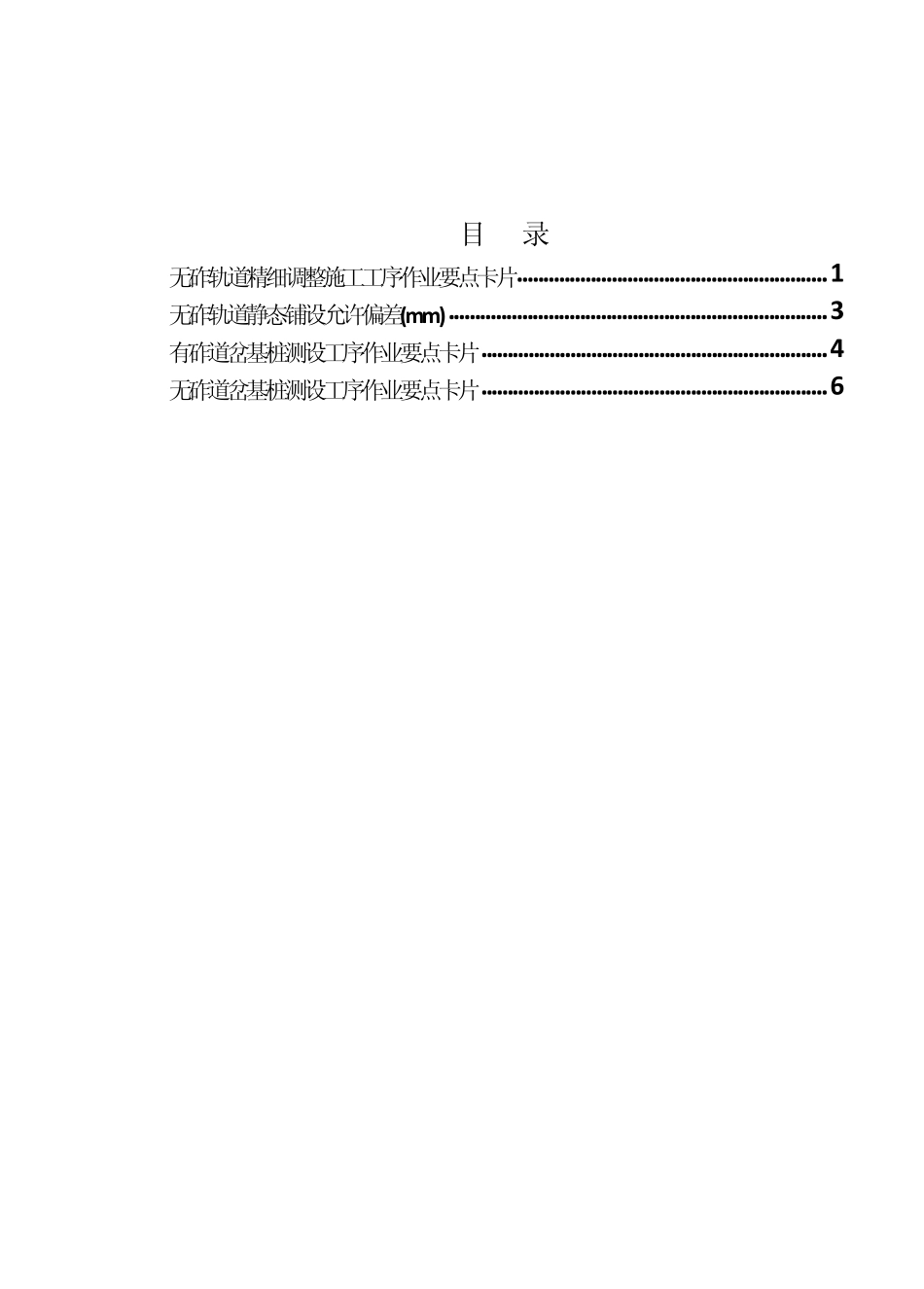

新建云桂铁路（广西段）YGZQ-4标 桥梁工程施工作业要点示范卡片 中铁十九局集团有限公司云桂铁路YGZQ-4标项目部 二○一○年八月五日 关于印发《中铁十九局集团有限公司云桂铁路(广西段)YGZQ-4标项目部轨道工程施工作业要点示范卡片》的通知 项目部所属各工区: 为全面贯彻铁道部、云桂铁路广西有限责任公司等单位对项目现场管理和过程控制标准化工作的要求，并落实“四个标准化”的建设管理要求，项目部以铁道部建设管理司印发的《铁路工程施工作业要点卡片》为基础，结合现行工程质量验收标准、施工安全技术规程、施工技术指南及类似项目管理经验，特编制《中铁十九局集团有限公司云桂铁路YGZQ-4 标轨道工程施工作业要点卡片》（以下简称示范卡片）。 一、要求各单位按示范卡片要求认真执行,做好示范卡片的宣传教育和推广应用。 二、本示范卡片适用于施工管理层、施工技术人员、作业人员，也适用于班组作业人员培训和指导施工现场规范化标准化作业。 三、本示范卡片在施工过程中要根据相关工程建设标准条文的变化情况及时更新卡片相应内容。 二○一○年八月五日 目 录 无砟轨道精细调整施工工序作业要点卡片 ........................................................... 1 无砟轨道静态铺设允许偏差(m m ) ........................................................................ 3 有砟道岔基桩测设工序作业要点卡片 .................................................................. 4 无砟道岔基桩测设工序作业要点卡片 .................................................................. 6 ·1 · 无砟轨道精细调整施工工序作业要点卡片 卡片编号：轨(客专)313 上道工序：应力放散锁定线路 序号 工序 作业控制要点 1 准备 ①轨道精细调整前，应对 CPⅢ控制点进行复测，经监理确认。检查轨道几何状态测量仪、全站仪等钡 4量仪器的工作状态。提前配备相应数量轨道精调所需调整件。②在轨道几何状态测量仪中输入线路平、纵断面及 CPⅢ网资料。 2 轨道 检查 ①清扫钢轨踏面和内侧的杂物，特别是粘在钢轨上的混凝土和粘稠状油渍一定要清理干净，避免对测量产生影响。②扣件应安装正确，无缺少、无损坏、无污染。扣件弹条与轨距挡板应密贴，扭矩符合规定要求。③轨下垫板应安装正确，无缺少、损坏、偏斜、污染及空吊。④钢轨焊头平直度直符合标准要求。 3 轨道 测量 ①采用全站仪通过...
