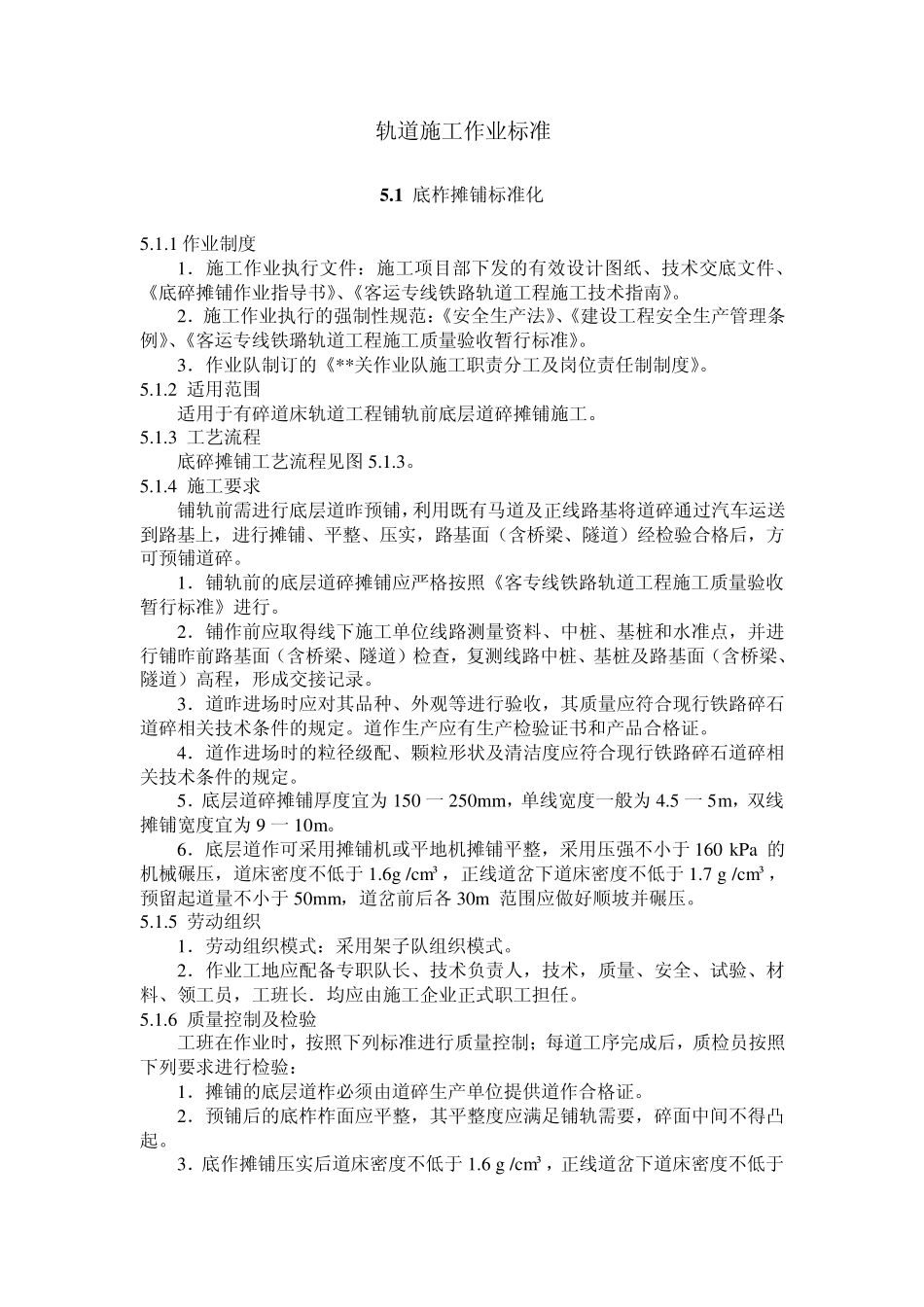

轨道施工作业标准 5 .1 底柞摊铺标准化 5.1.1 作业制度 1．施工作业执行文件：施工项目部下发的有效设计图纸、技术交底文件、《底碎摊铺作业指导书》、《客运专线铁路轨道工程施工技术指南》。 2．施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产管理条例》、《客运专线铁璐轨道工程施工质量验收暂行标准》。 3．作业队制订的《**关作业队施工职责分工及岗位责任制制度》。 5.1.2 适用范围 适用于有碎道床轨道工程铺轨前底层道碎摊铺施工。 5.1.3 工艺流程 底碎摊铺工艺流程见图5.1.3。 5.1.4 施工要求 铺轨前需进行底层道昨预铺，利用既有马道及正线路基将道碎通过汽车运送到路基上，进行摊铺、平整、压实，路基面（含桥梁、隧道）经检验合格后，方可预铺道碎。 1．铺轨前的底层道碎摊铺应严格按照《客专线铁路轨道工程施工质量验收暂行标准》进行。 2．铺作前应取得线下施工单位线路测量资料、中桩、基桩和水准点，并进行铺昨前路基面（含桥梁、隧道）检查，复测线路中桩、基桩及路基面（含桥梁、隧道）高程，形成交接记录。 3．道昨进场时应对其品种、外观等进行验收，其质量应符合现行铁路碎石道碎相关技术条件的规定。道作生产应有生产检验证书和产品合格证。 4．道作进场时的粒径级配、颗粒形状及清洁度应符合现行铁路碎石道碎相关技术条件的规定。 5．底层道碎摊铺厚度宜为150 一250m m ，单线宽度一般为4.5 一5m ，双线摊铺宽度宜为9 一10m 。 6．底层道作可采用摊铺机或平地机摊铺平整，采用压强不小于 160 kPa 的机械碾压，道床密度不低于 1.6g /cm ³，正线道岔 下道床密度不低于 1.7 g /cm ³，预留 起 道量不小于 50m m ，道岔 前后各 30m 范围应做 好 顺 坡 并碾压。 5.1.5 劳 动 组 织 1．劳 动 组 织 模 式 ：采用架 子 队组 织 模 式 。 2．作业工地应配备 专职队长 、技术负 责人 ，技术，质量、安全、试 验、材料、领 工员 ，工班 长 ．均 应由 施工企 业正式 职工担 任。 5.1.6 质量控 制及检验 工班 在 作业时，按照下列 标准进行质量控 制； 每 道工序 完 成后，质检员 按照下列 要求进行检验： 1．摊铺的底层道柞必 须 由 道碎生产单位提 供 道作合格证。 2．预铺后的底柞柞面应平整，其平整度应满 足 铺轨需要，碎面中间 不得凸起 。 3．底作摊铺压实后道床密度不低于 1.6 g /cm ³...
