转子泵选型手册VIP免费

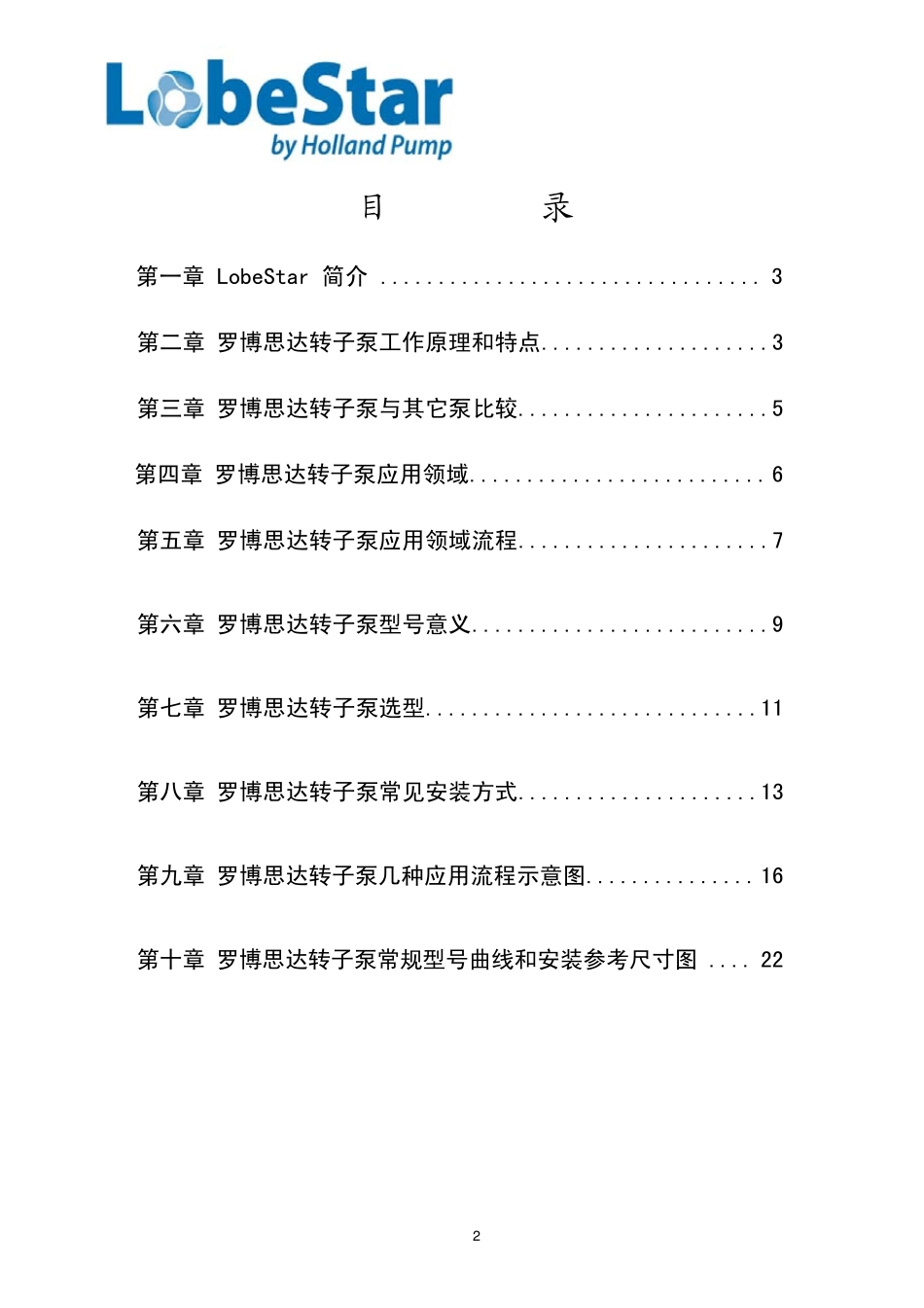

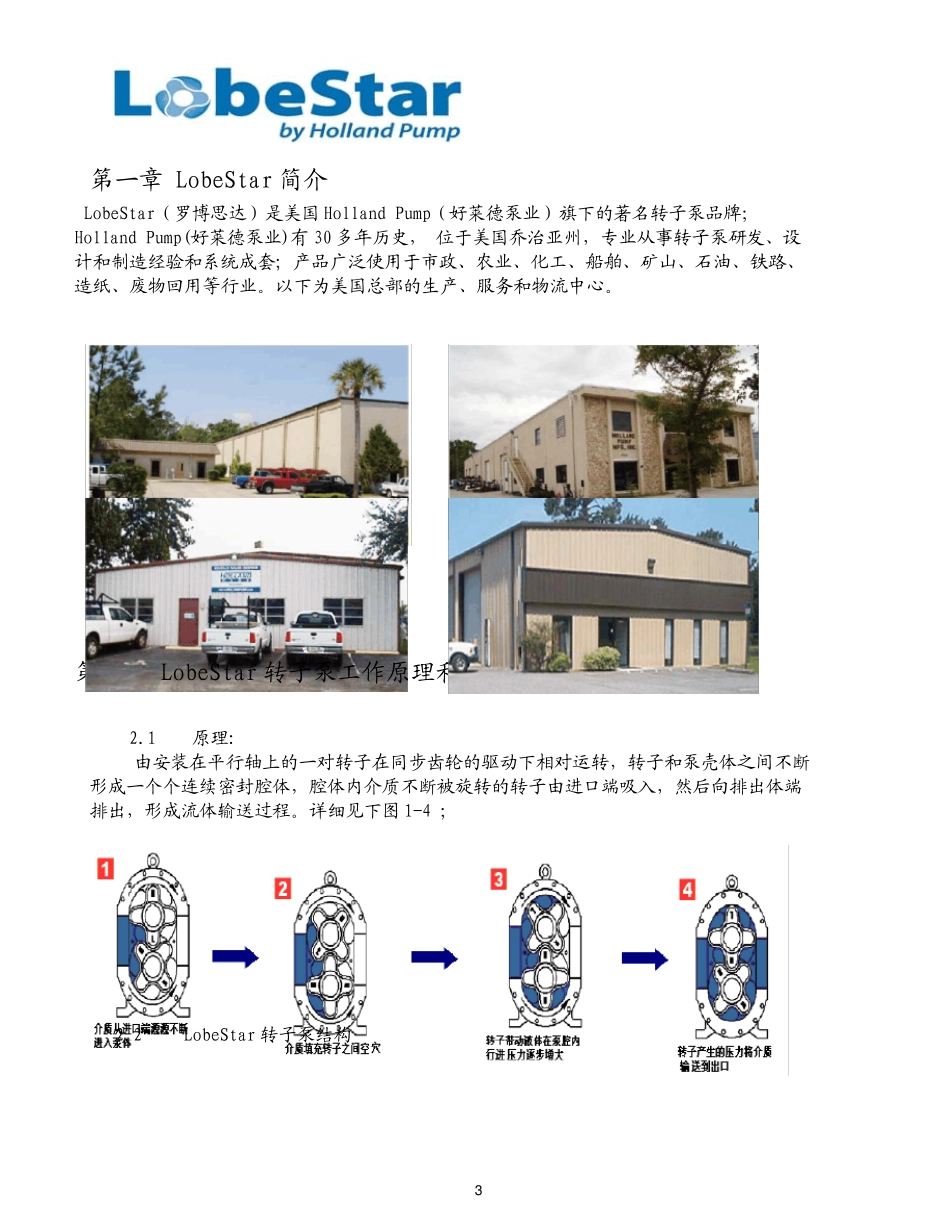

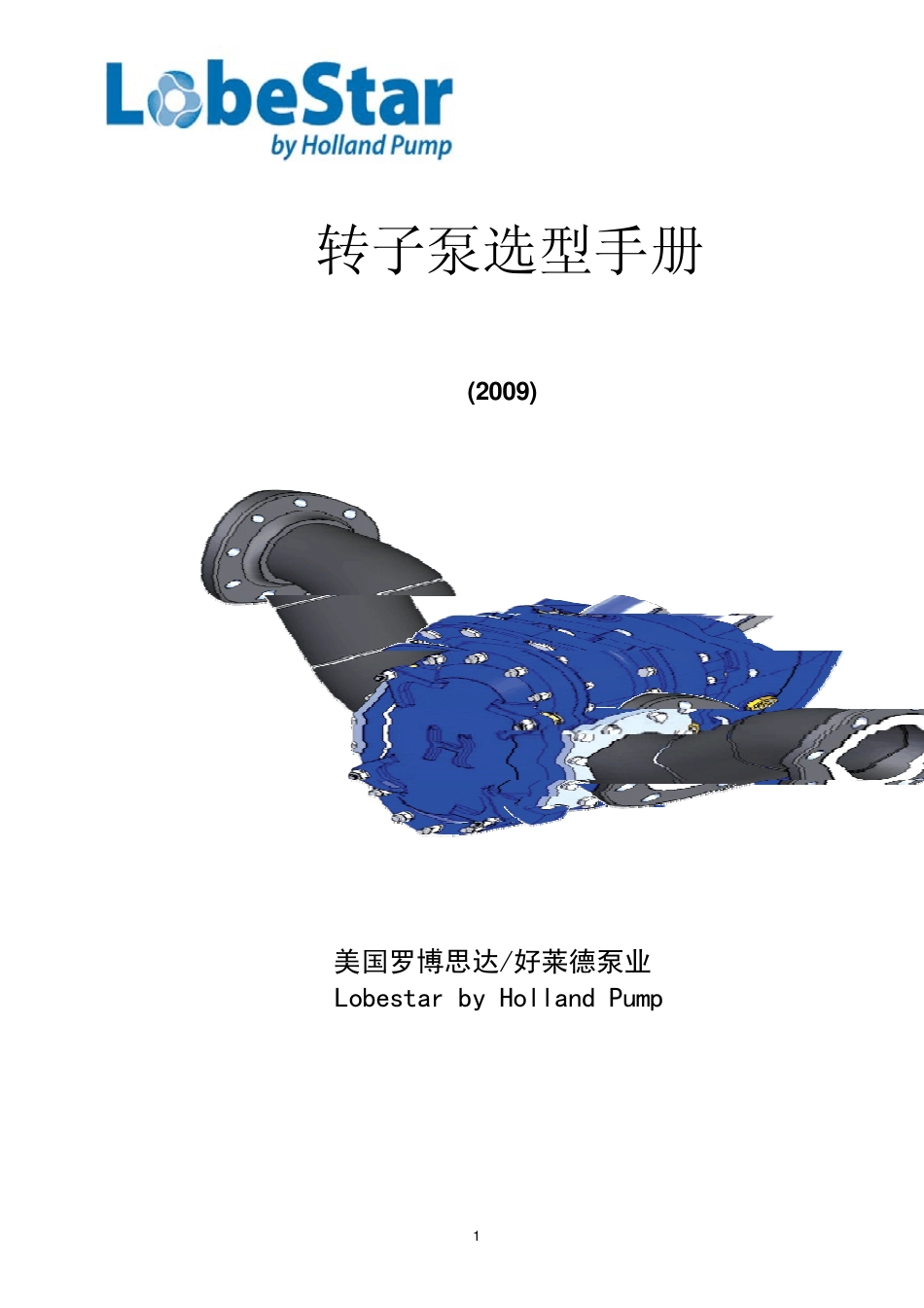

1转子泵选型手册(2 0 0 9 )美国罗博思达/好莱德泵业Lobestar by Holland Pump2目录第一章 LobeStar 简介 ................................. 3第二章 罗博思达转子泵工作原理和特点....................3第三章 罗博思达转子泵与其它泵比较......................5第四章 罗博思达转子泵应用领域..........................6第五章 罗博思达转子泵应用领域流程......................7第六章 罗博思达转子泵型号意义..........................9第七章 罗博思达转子泵选型.............................11第八章 罗博思达转子泵常见安装方式.....................13第九章 罗博思达转子泵几种应用流程示意图...............16第十章 罗博思达转子泵常规型号曲线和安装参考尺寸图 .... 223第一章LobeStar 简介LobeStar（罗博思达）是美国Holland Pump（好莱德泵业）旗下的著名转子泵品牌；Holland Pump(好莱德泵业)有30 多年历史，位于美国乔治亚州，专业从事转子泵研发、设计和制造经验和系统成套; 产品广泛使用于市政、农业、化工、船舶、矿山、石油、铁路、造纸、废物回用等行业。以下为美国总部的生产、服务和物流中心。第二章LobeStar 转子泵工作原理和特点2.1原理:由安装在平行轴上的一对转子在同步齿轮的驱动下相对运转，转子和泵壳体之间不断形成一个个连续密封腔体，腔体内介质不断被旋转的转子由进口端吸入，然后向排出体端排出，形成流体输送过程。详细见下图 1-4 ；2.2LobeStar 转子泵结构42.3LobeStar 转子泵特点１)流量与转速正比例关系LobeStar 转子泵特点是流量与转速成正比例关系。因此转子泵通过调节泵转速来调节泵流量，精度可达 1-2% ，常用来做计量输送泵。泵流量范围：从 5 – 600 方/小时（最大转速在 500 转／分时）；２)压力最高 12 巴LobeStar 转子泵单级泵最大压差 12 巴，如果输送距离比较远，可以几台泵串联达到长距离输送；３)极强自吸能力LobeStar 转子泵具有很强抽真空能力和自吸能力，最大吸程 9 米；考虑介质粘度，一般按照５－８米来选型；４）超大通过尺寸5LobeStar 转子泵为无堵塞设计，因此通过固形物能力非常强，可以通过不可压缩固形物尺寸４－６公分；可压缩物料尺寸更长；5）输送高粘度介质LobeStar 转子泵适合输送高粘度介质如胶乳、涂料等，最大粘度１００万厘泊；６）输送高含固率介质LobeStar 转子泵可输送高含固率介质如石灰浆，钛白粉等，最...
