转筒法测定液体的粘度VIP免费

转筒法测定液体的粘度_第1页
1/9
转筒法测定液体的粘度_第2页
2/9
转筒法测定液体的粘度_第3页
3/9

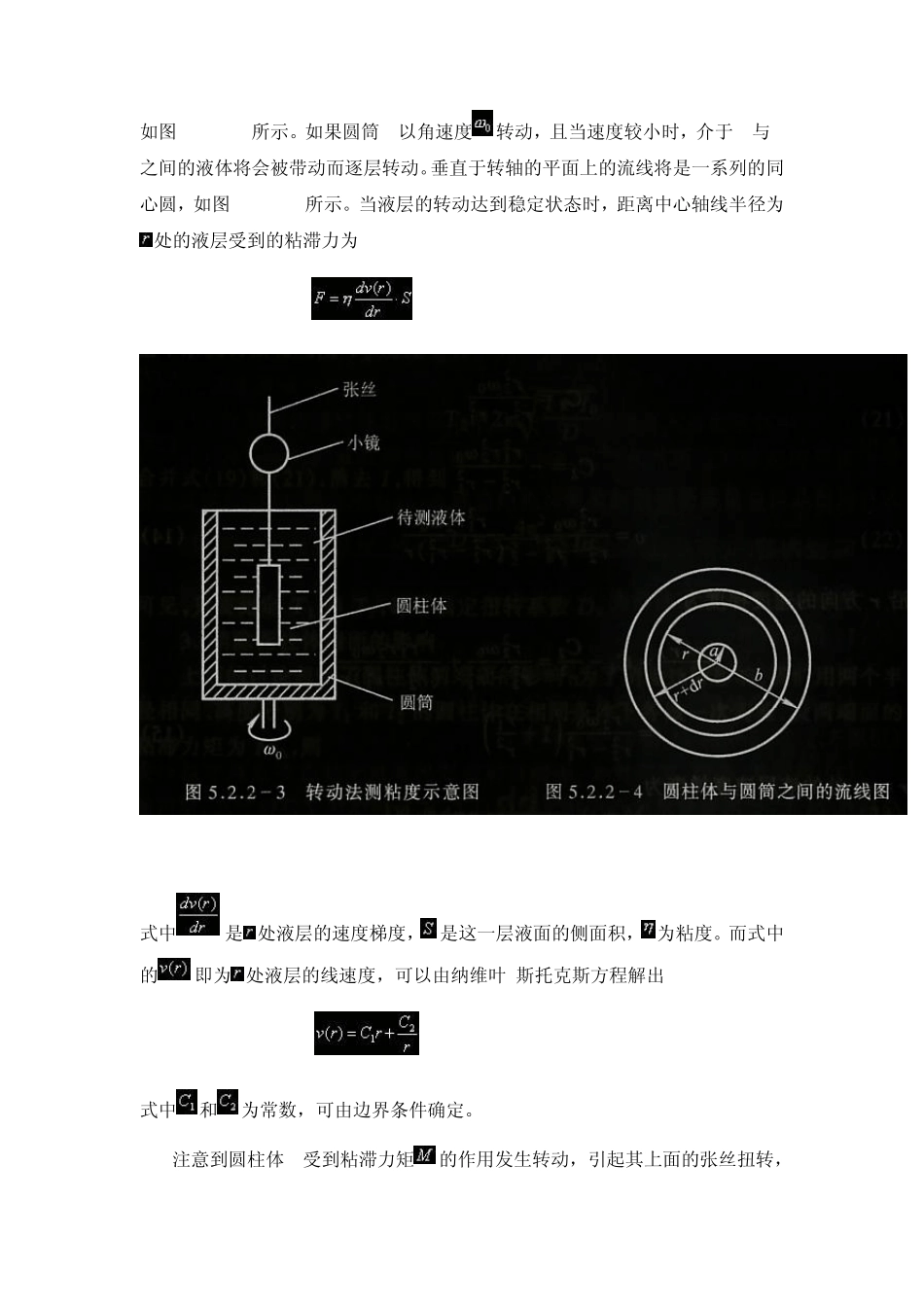

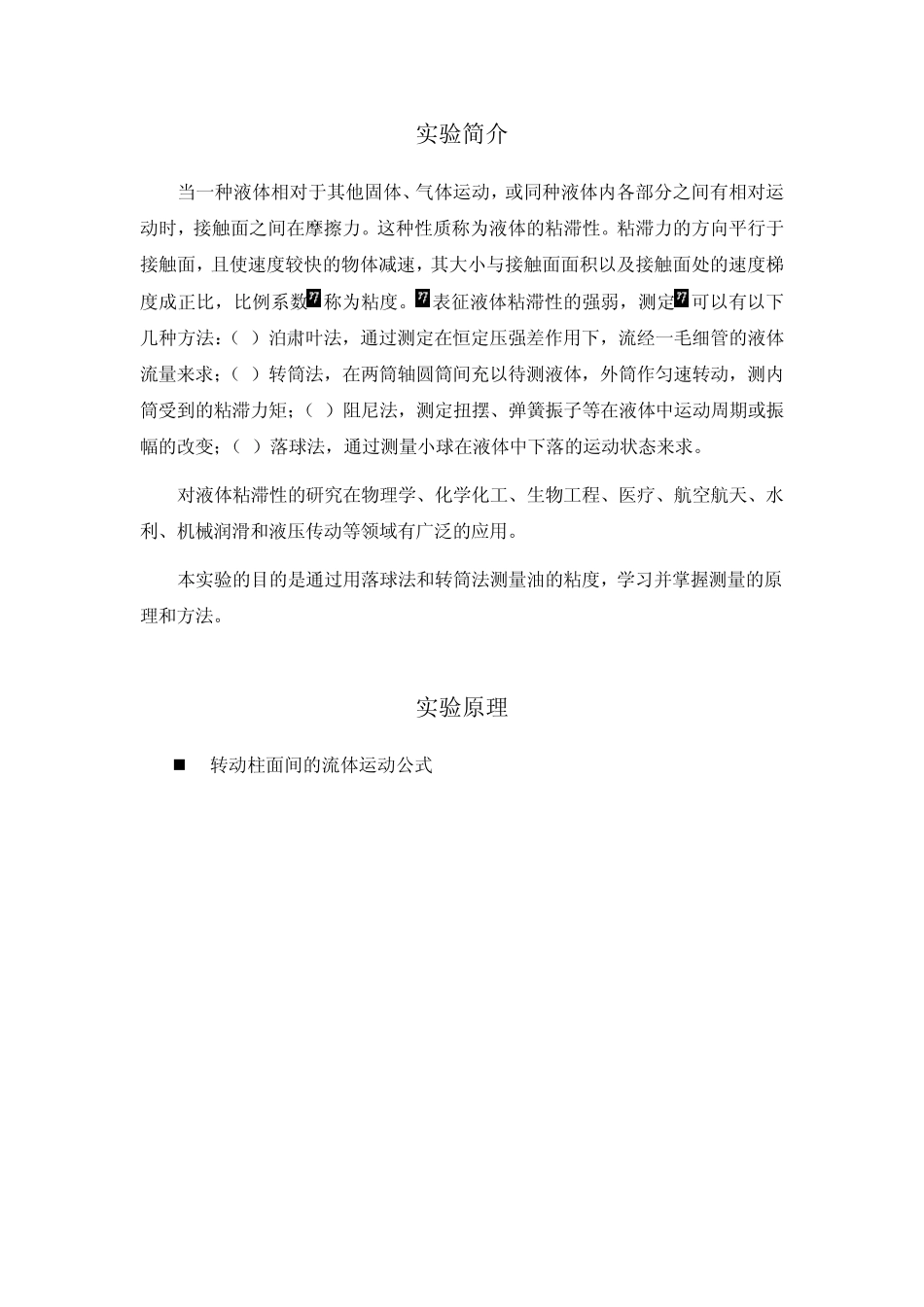

实验简介 当一种液体相对于其他固体、气体运动,或同种液体内各部分之间有相对运动时,接触面之间在摩擦力。这种性质称为液体的粘滞性。粘滞力的方向平行于接触面,且使速度较快的物体减速,其大小与接触面面积以及接触面处的速度梯度成正比,比例系数称为粘度。表征液体粘滞性的强弱,测定可以有以下几种方法:(1)泊肃叶法,通过测定在恒定压强差作用下,流经一毛细管的液体流量来求;(2)转筒法,在两筒轴圆筒间充以待测液体,外筒作匀速转动,测内筒受到的粘滞力矩;(3)阻尼法,测定扭摆、弹簧振子等在液体中运动周期或振幅的改变;(4)落球法,通过测量小球在液体中下落的运动状态来求。 对液体粘滞性的研究在物理学、化学化工、生物工程、医疗、航空航天、水利、机械润滑和液压传动等领域有广泛的应用。 本实验的目的是通过用落球法和转筒法测量油的粘度,学习并掌握测量的原理和方法。 实验原理  转动柱面间的流体运动公式 转筒粘度计结构如图5.2.2-2所示,把一个用张丝悬挂的长为 ,半径为的圆柱体 A放入盛有液体的内半径为的圆筒B中,保持圆柱体 A与圆筒B共轴,如图5.2.2-3所示。如果圆筒 B以角速度转动,且当速度较小时,介于 A与 B之间的液体将会被带动而逐层转动。垂直于转轴的平面上的流线将是一系列的同心圆,如图5.2.2-4所示。当液层的转动达到稳定状态时,距离中心轴线半径为处的液层受到的粘滞力为 (10) 式中是 处液层的速度梯度, 是这一层液面的侧面积, 为粘度。而式中的即为 处液层的线速度,可以由纳维叶-斯托克斯方程解出 (11) 式中和为常数,可由边界条件确定。 注意到圆柱体 A受到粘滞力矩的作用发生转动,引起其上面的张丝扭转,扭转产生的恢复力矩也作用在圆柱体A上。即有 (12) (13) 式中表示圆柱体A 测面处()液层的径向速度梯度, 则为圆柱体A的侧面积,为张丝的扭转系数,为圆柱体的偏转角。 当粘滞力矩和恢复力矩平衡时,液体的流动呈现稳定状态,圆柱体A则停止转动,处在某一 位置上。由于张丝上粘有小镜,可以反射光线,则可以由反射光线的偏转确定。于是: 当时, 当时, 代入式(11)可以解得 (14) 沿 方向的速度梯度为 (15) 处的液层速度梯度为 (16) 代入式(1 2 ),得 (1 7 ) 又,则 (18)  张丝扭转系数的确定 张丝的扭转系数可以通过扭转法来测定: 把长圆柱体悬挂在张丝下,然后转一个角度让其作周期性扭转成为扭摆。其周期取决于扭转系数...
