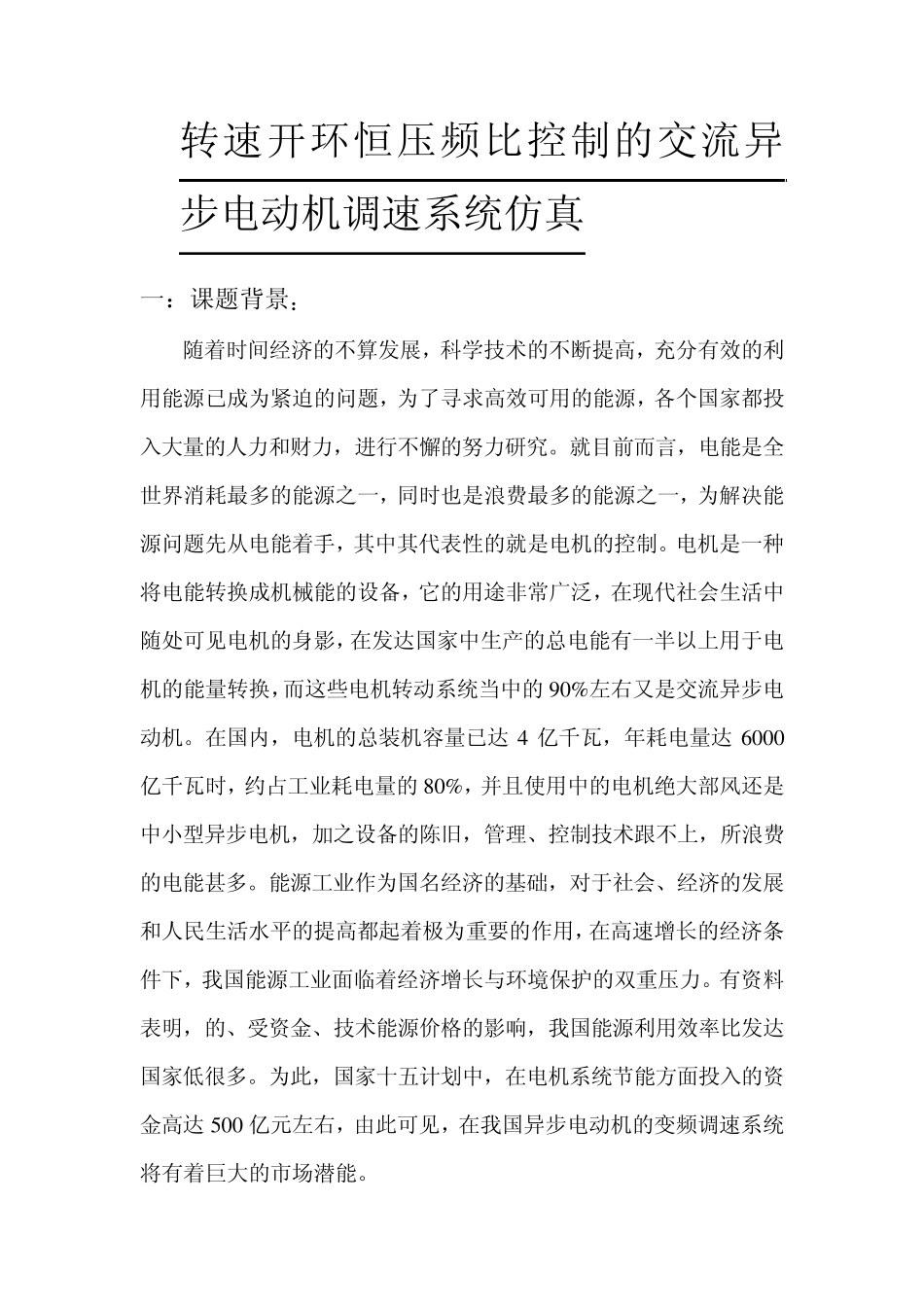

转速开环恒压频比控制的交流异步电动机调速系统仿真 一:课题背景: 随着时间经济的不算发展,科学技术的不断提高,充分有效的利用能源已成为紧迫的问题,为了寻求高效可用的能源,各个国家都投入大量的人力和财力,进行不懈的努力研究。就目前而言,电能是全世界消耗最多的能源之一,同时也是浪费最多的能源之一,为解决能源问题先从电能着手,其中其代表性的就是电机的控制。电机是一种将电能转换成机械能的设备,它的用途非常广泛,在现代社会生活中随处可见电机的身影,在发达国家中生产的总电能有一半以上用于电机的能量转换,而这些电机转动系统当中的 90%左右又是交流异步电动机。在国内,电机的总装机容量已达4亿千瓦,年耗电量达6000亿千瓦时,约占工业耗电量的 80%,并且使用中的电机绝大部风还是中小型异步电机,加之设备的陈旧,管理、控制技术跟不上,所浪费的电能甚多。能源工业作为国名经济的基础,对于社会、经济的发展和人民生活水平的提高都起着极为重要的作用,在高速增长的经济条件下,我国能源工业面临着经济增长与环境保护的双重压力。有资料表明,的、受资金、技术能源价格的影响,我国能源利用效率比发达国家低很多。为此,国家十五计划中,在电机系统节能方面投入的资金高达500亿元左右,由此可见,在我国异步电动机的变频调速系统将有着巨大的市场潜能。 二:仿真原理 转速开环恒压频比控制室交流电动机变频调速最基本的控制方式,一般变频调速装置都带有这项功能,恒压频比的转速开环工作方式能满足大多数场合交流异步电动机调速控制的要求,并且使用更方便,是通用变频器的基本方式。采用恒压频比控制,在基频以下的调速过程中可以保持电动机气隙磁通基本不变,在恒定负载情况下(恒转矩),电动机在变频调速过程中的转差率基本不变,所以电动机的机械特性较硬,电动机有较好的调速性能。但是如果频率较低,定子阻抗压降所占的比重较大,电动机就很难保持气隙磁通不变,电动机的最大转矩将所频率的下降而减小。为了使电动机在低频低速时仍有较大的转矩,在低频时应适当提高钉子电压(低频电压补偿)使电动机在低频时仍有较大的转矩。 三:MATLAB介绍: MATLAB的含义是矩阵实验室(MATRIX LABORATORY),主要用于方便矩阵的存取,其基本元素是无须定义维数的矩阵。MATLAB自问世以来,就是以数值计算称雄。MATLAB进行数值计算的基本单位是复数数组(或称阵列),这使得MATLAB高度“向量化”。经过十几年的完善和...
