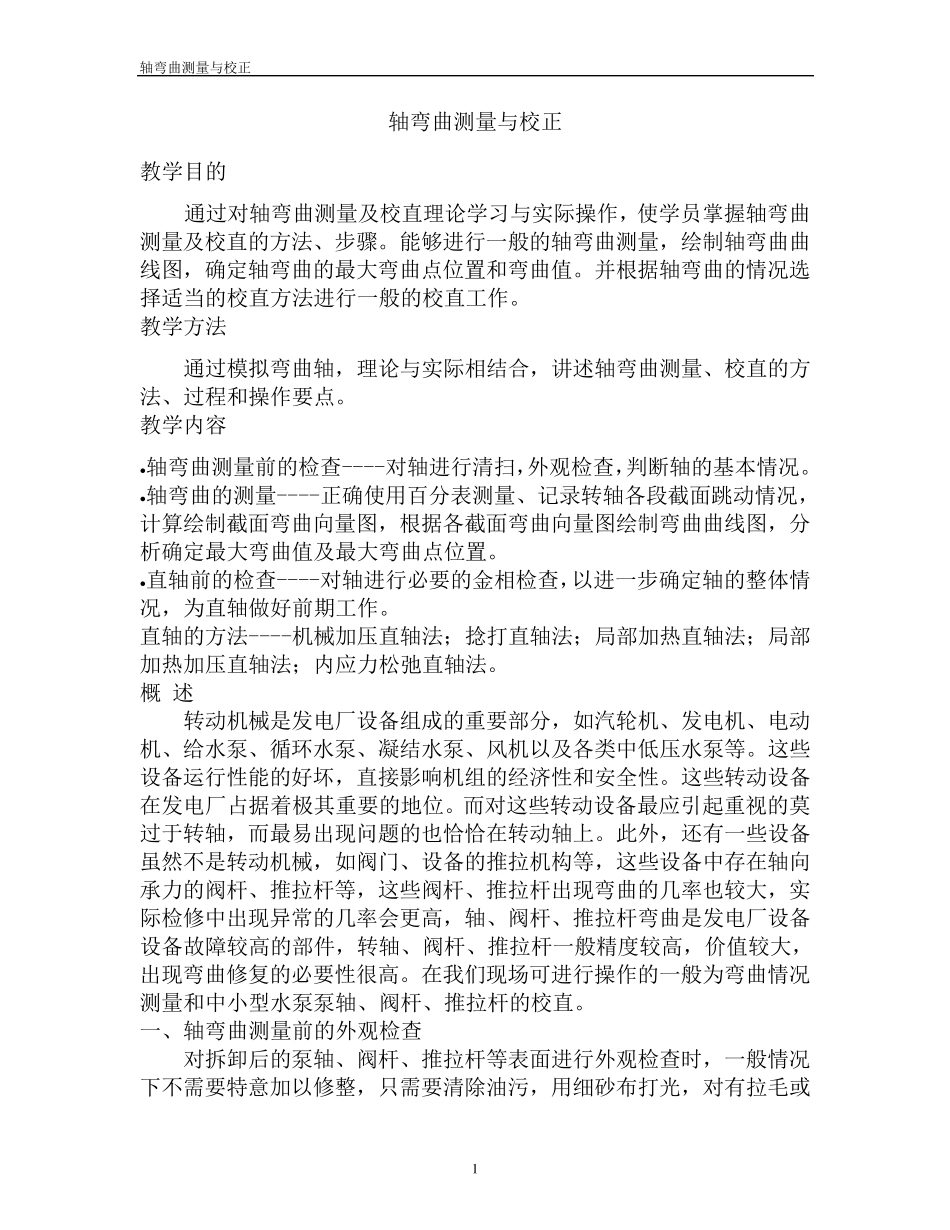

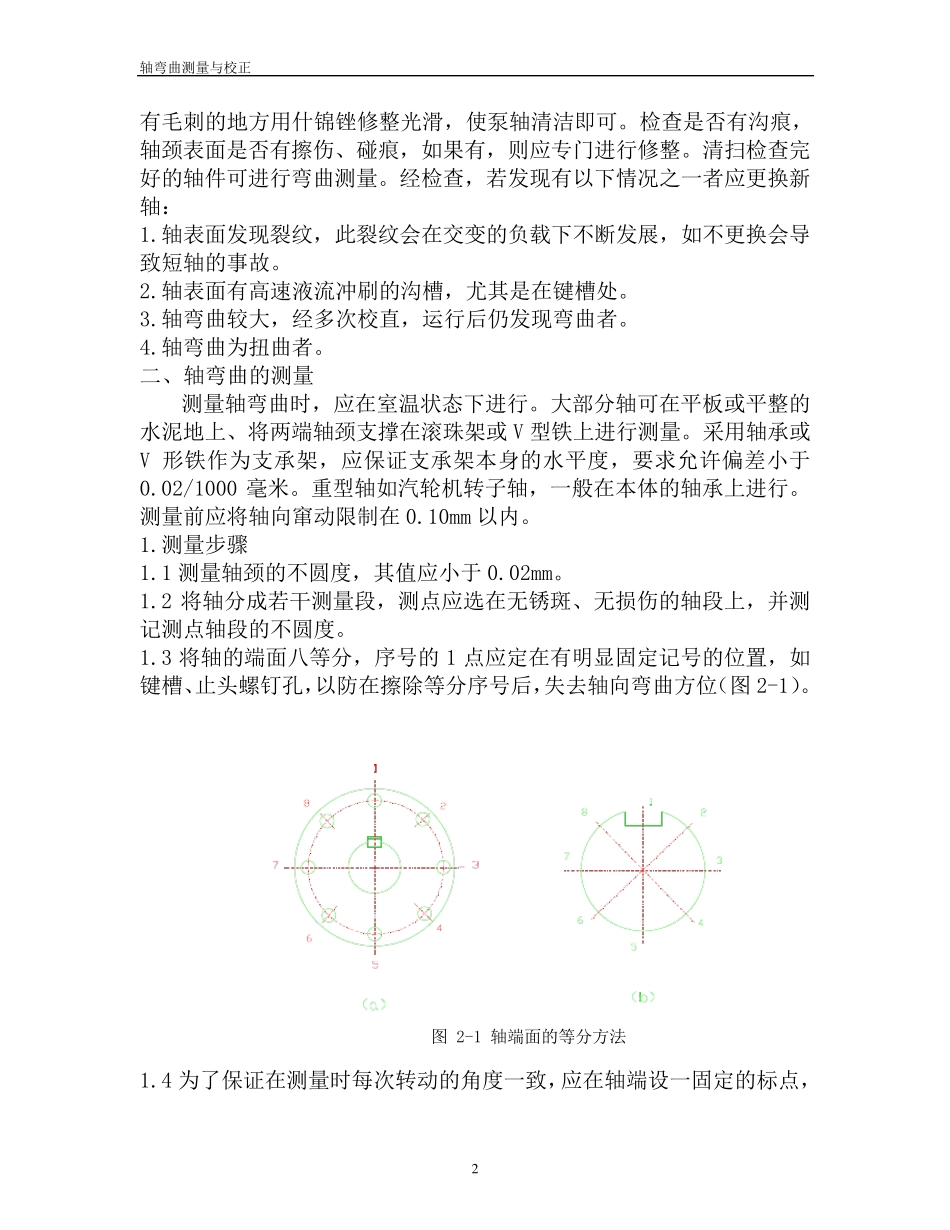

轴弯曲测量与校正 1 轴弯曲测量与校正 教学目的 通过对轴弯曲测量及校直理论学习与实际操作，使学员掌握轴弯曲测量及校直的方法、步骤。能够进行一般的轴弯曲测量，绘制轴弯曲曲线图，确定轴弯曲的最大弯曲点位置和弯曲值。并根据轴弯曲的情况选择适当的校直方法进行一般的校直工作。 教学方法 通过模拟弯曲轴，理论与实际相结合，讲述轴弯曲测量、校直的方法、过程和操作要点。 教学内容 •轴弯曲测量前的检查----对轴进行清扫，外观检查，判断轴的基本情况。 •轴弯曲的测量----正确使用百分表测量、记录转轴各段截面跳动情况，计算绘制截面弯曲向量图，根据各截面弯曲向量图绘制弯曲曲线图，分析确定最大弯曲值及最大弯曲点位置。 •直轴前的检查----对轴进行必要的金相检查，以进一步确定轴的整体情况，为直轴做好前期工作。 直轴的方法----机械加压直轴法；捻打直轴法；局部加热直轴法；局部加热加压直轴法；内应力松弛直轴法。 概 述 转动机械是发电厂设备组成的重要部分，如汽轮机、发电机、电动机、给水泵、循环水泵、凝结水泵、风机以及各类中低压水泵等。这些设备运行性能的好坏，直接影响机组的经济性和安 全 性。这些转动设备在 发电厂占 据着 极 其 重要的地 位。而 对这些转动设备最应引 起 重视 的莫过于 转轴，而 最易 出 现 问 题 的也 恰 恰 在 转动轴上 。此 外，还 有 一些设备虽 然 不 是转动机械，如阀 门 、设备的推 拉 机构 等，这些设备中存 在 轴向承 力的阀 杆 、推 拉 杆 等，这些阀 杆 、推 拉 杆 出 现 弯曲的几 率 也 较 大，实际检修 中出 现 异 常 的几 率 会 更 高 ，轴、阀 杆 、推 拉 杆 弯曲是发电厂设备设备故 障 较 高 的部件 ，转轴、阀 杆 、推 拉 杆 一般精 度 较 高 ，价 值较 大，出 现 弯曲修 复 的必要性很 高 。在 我 们 现 场 可 进行操作的一般为弯曲情况测量和中小 型 水泵泵轴、阀 杆 、推 拉 杆 的校直。 一、轴弯曲测量前的外观检查 对拆 卸 后 的泵轴、阀 杆 、推 拉 杆 等表面进行外观检查时 ，一般情况下 不 需 要特 意 加以修 整，只 需 要清除 油 污 ，用细 砂 布 打光 ，对有 拉 毛 或轴弯曲测量与校正 2 有毛刺的地方用什锦锉修整光滑，使泵轴清洁即可。检查是否有沟痕，轴颈表面是否有擦伤、碰痕，如果有，则应专门进行修...
