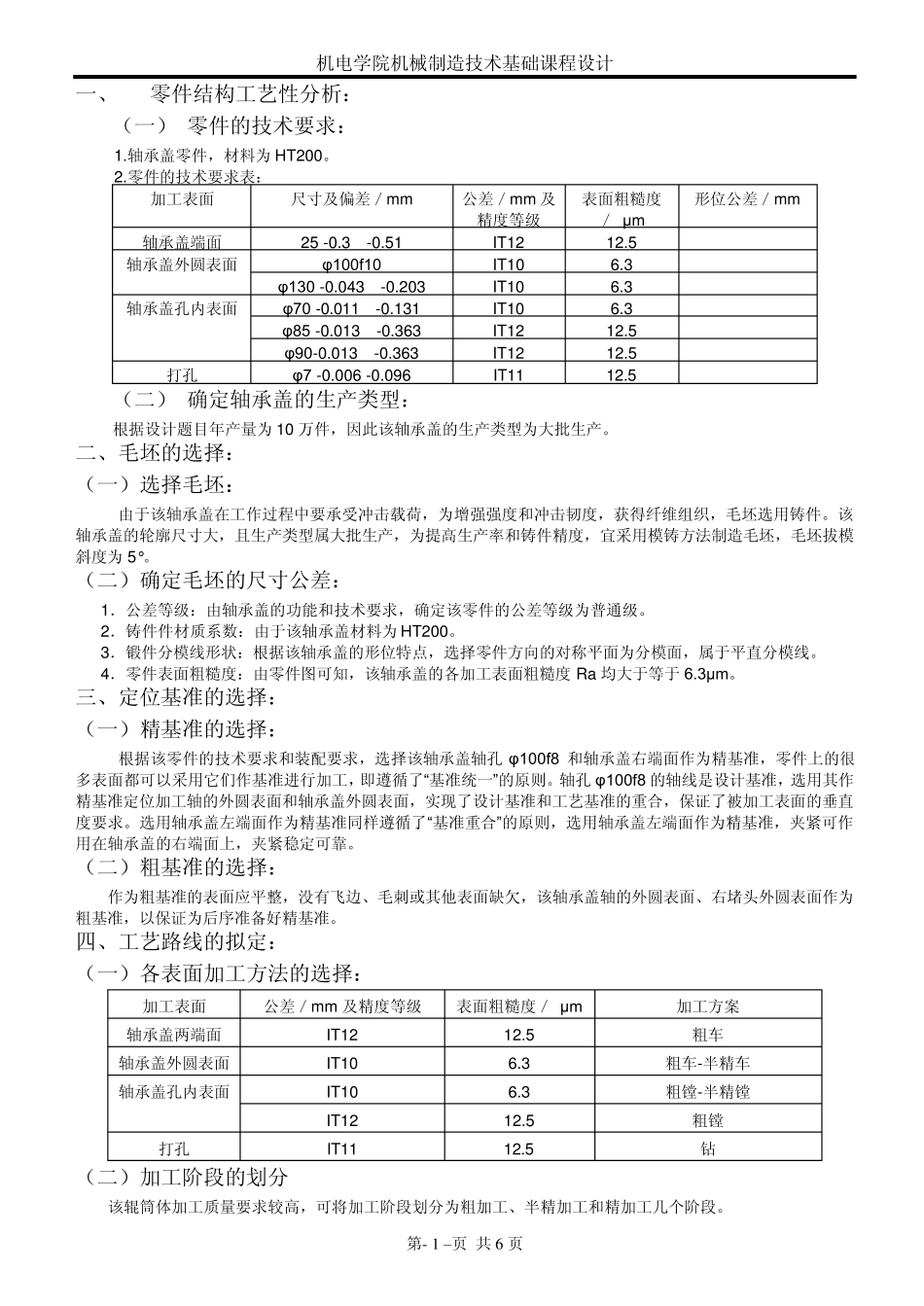

轴承端盖+说明书_第1页
1/6

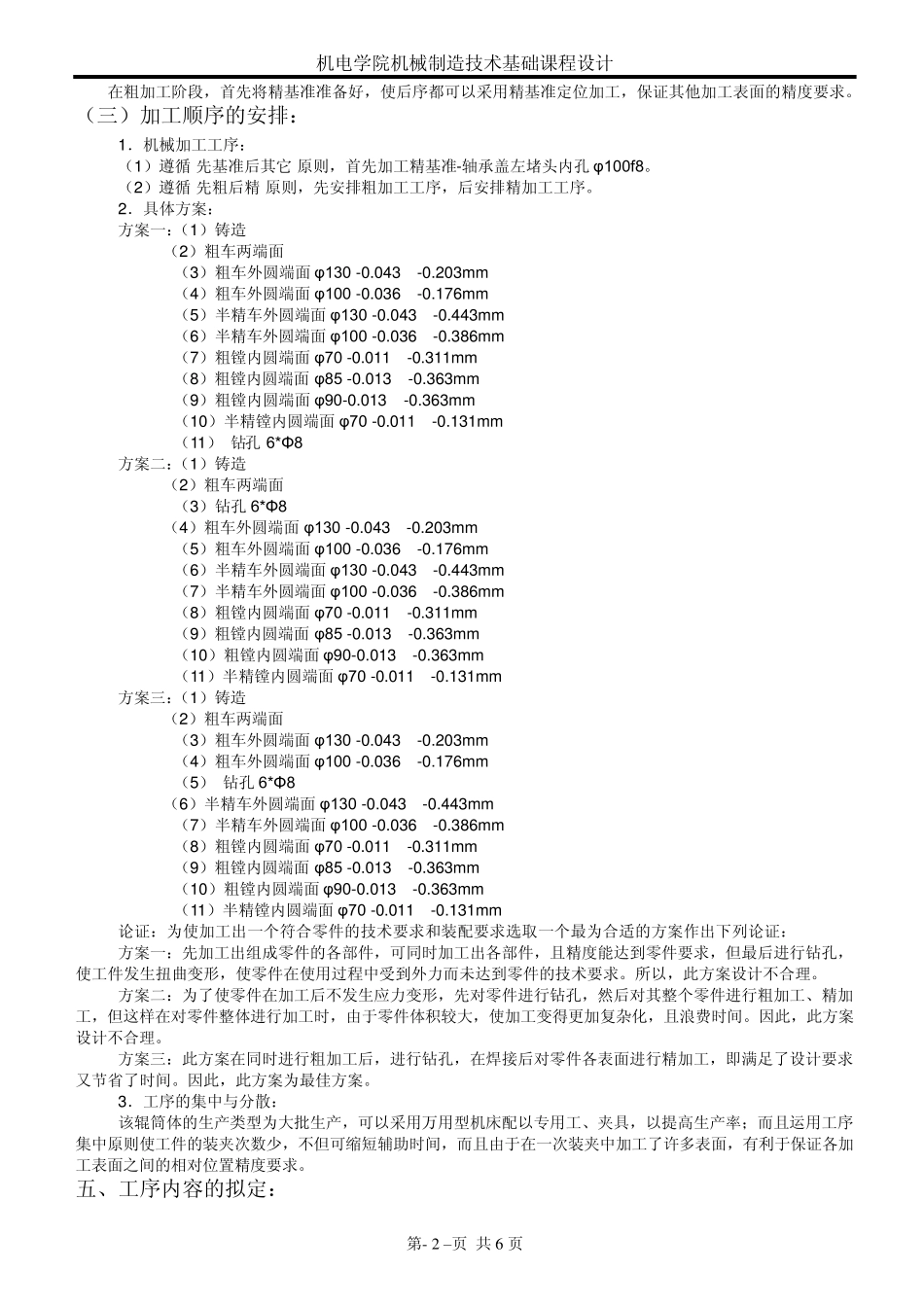

轴承端盖+说明书_第2页
2/6

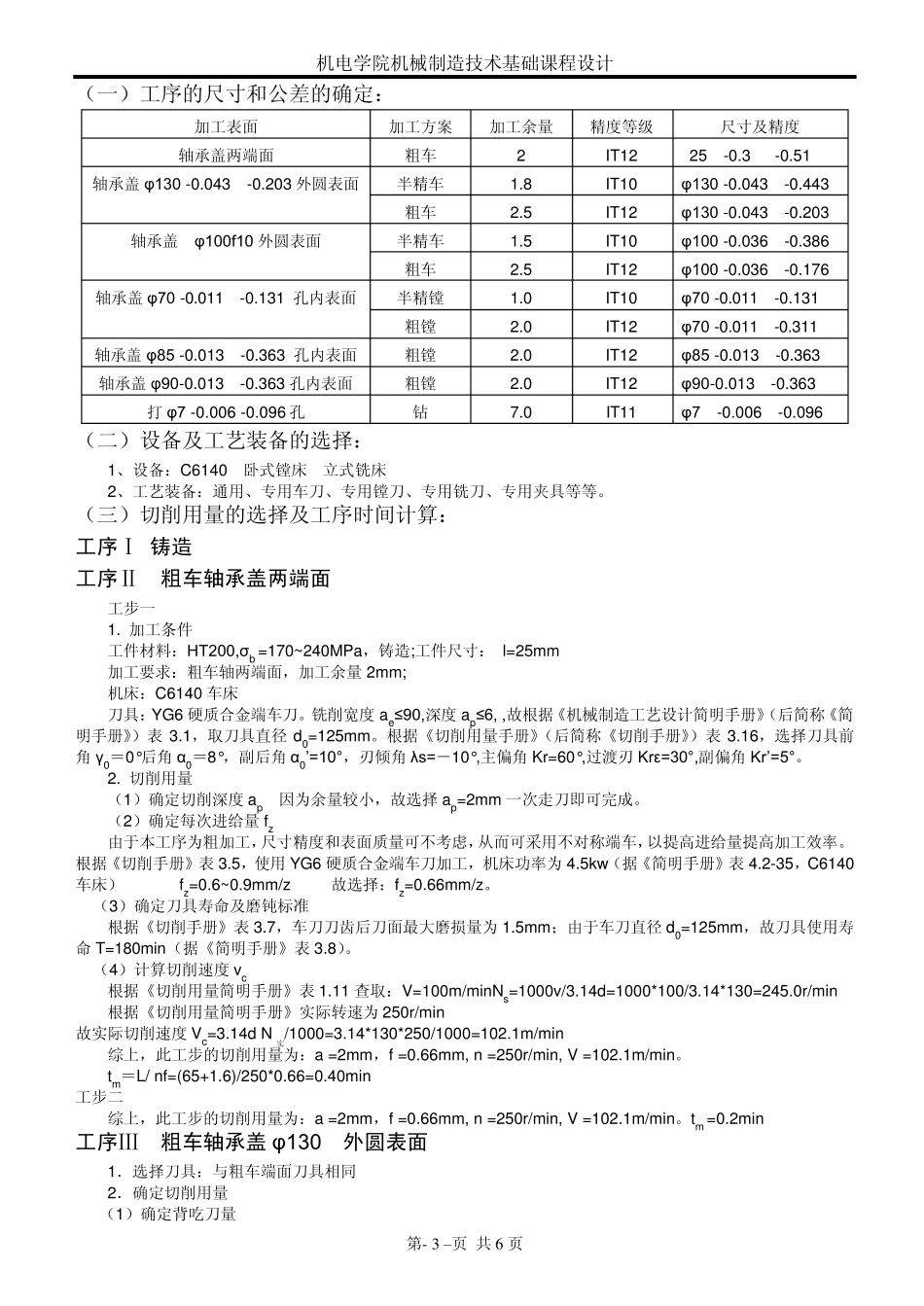

轴承端盖+说明书_第3页
3/6
机电学院机械制造技术基础课程设计 第- 1 –页 共6 页 一、 零件结构工艺性分析: (一) 零件的技术要求: 1.轴承盖零件,材料为 HT200。 2.零件的技术要求表: 加工表面 尺寸及偏差/mm 公差/mm 及精度等级 表面粗糙度/ μm 形位公差/mm 轴承盖端面 25 -0.3 -0.51 IT12 12.5 轴承盖外圆表面 φ100f10 IT10 6.3 φ130 -0.043 -0.203 IT10 6.3 轴承盖孔内表面 φ70 -0.011 -0.131 IT10 6.3 φ85 -0.013 -0.363 IT12 12.5 φ90-0.013 -0.363 IT12 12.5 打孔 φ7 -0.006 -0.096 IT11 12.5 (二) 确定轴承盖的生产类型: 根据设计题目年产量为 10 万件,因此该轴承盖的生产类型为大批生产。 二、毛坯的选择: (一)选择毛坯: 由于该轴承盖在工作过程中要承受冲击载荷,为增强强度和冲击韧度,获得纤维组织,毛坯选用铸件。该轴承盖的轮廓尺寸大,且生产类型属大批生产,为提高生产率和铸件精度,宜采用模铸方法制造毛坯,毛坯拔模斜度为 5°。 (二)确定毛坯的尺寸公差: 1.公差等级:由轴承盖的功能和技术要求,确定该零件的公差等级为普通级。 2.铸件件材质系数:由于该轴承盖材料为 HT200。 3.锻件分模线形状:根据该轴承盖的形位特点,选择零件方向的对称平面为分模面,属于平直分模线。 4.零件表面粗糙度:由零件图可知,该轴承盖的各加工表面粗糙度 Ra 均大于等于 6.3μm。 三、定位基准的选择: (一)精基准的选择: 根据该零件的技术要求和装配要求,选择该轴承盖轴孔 φ100f8 和轴承盖右端面作为精基准,零件上的很多表面都可以采用它们作基准进行加工,即遵循了―基准统一‖的原则。轴孔 φ100f8 的轴线是设计基准,选用其作精基准定位加工轴的外圆表面和轴承盖外圆表面,实现了设计基准和工艺基准的重合,保证了被加工表面的垂直度要求。选用轴承盖左端面作为精基准同样遵循了―基准重合‖的原则,选用轴承盖左端面作为精基准,夹紧可作用在轴承盖的右端面上,夹紧稳定可靠。 (二)粗基准的选择: 作为粗基准的表面应平整,没有飞边、毛刺或其他表面缺欠,该轴承盖轴的外圆表面、右堵头外圆表面作为粗基准,以保证为后序准备好精基准。 四、工艺路线的拟定: (一)各表面加工方法的选择: 加工表面 公差/mm 及精度等级 表面粗糙度/ μm 加工方案 轴承盖两端面 IT12 12.5 粗车 轴承盖外圆表面 IT10 6.3 粗车-半精车 ...
