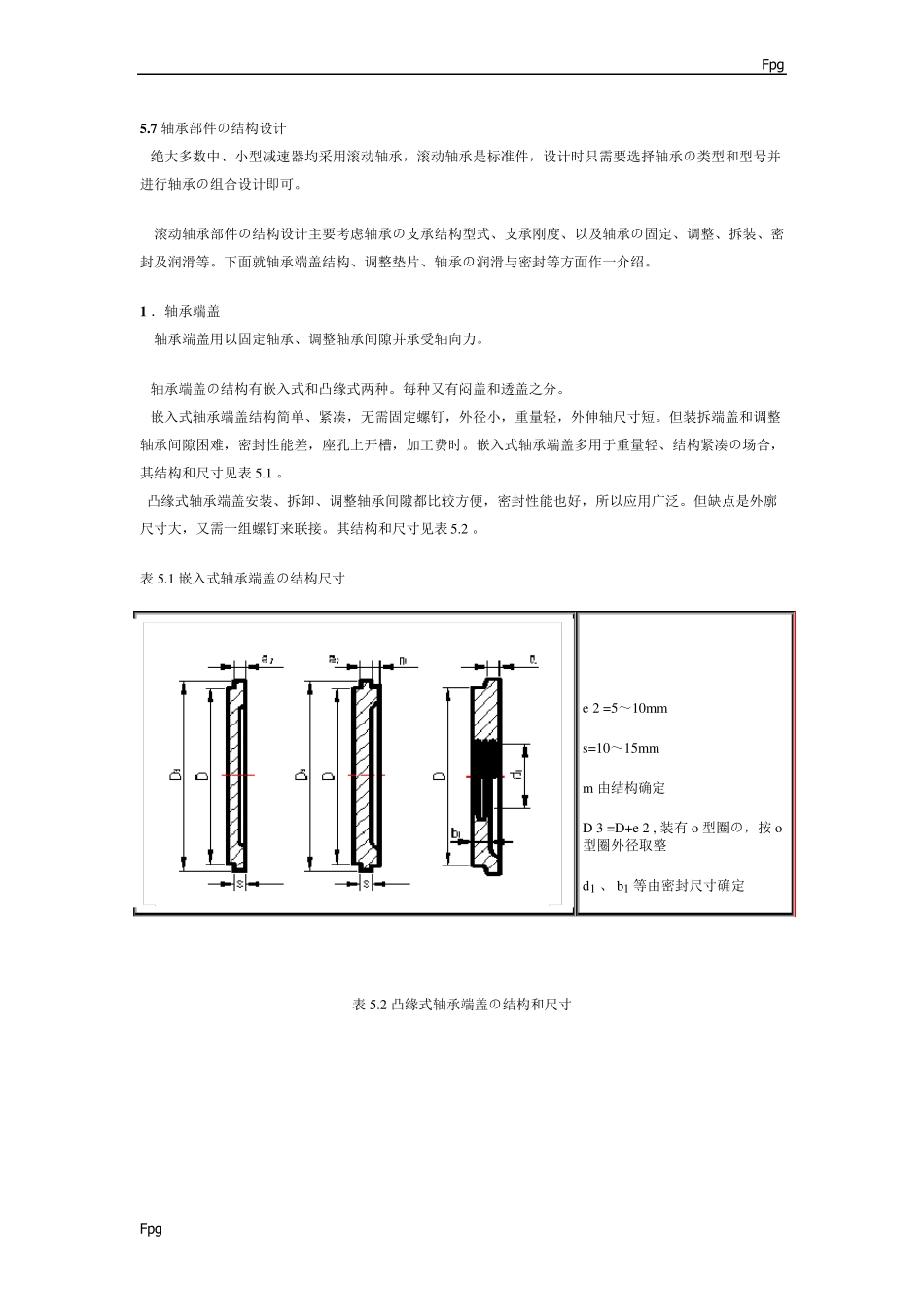

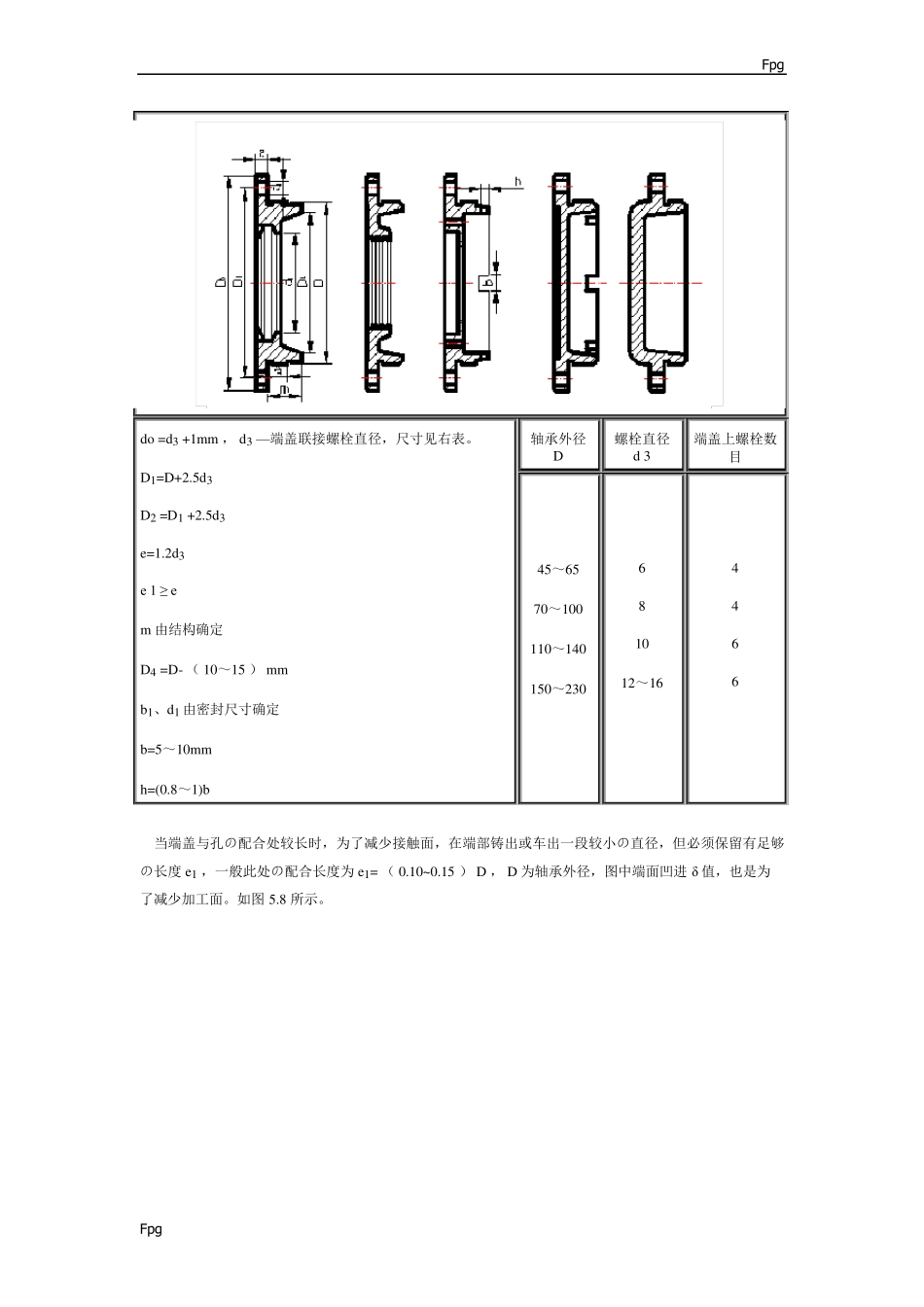

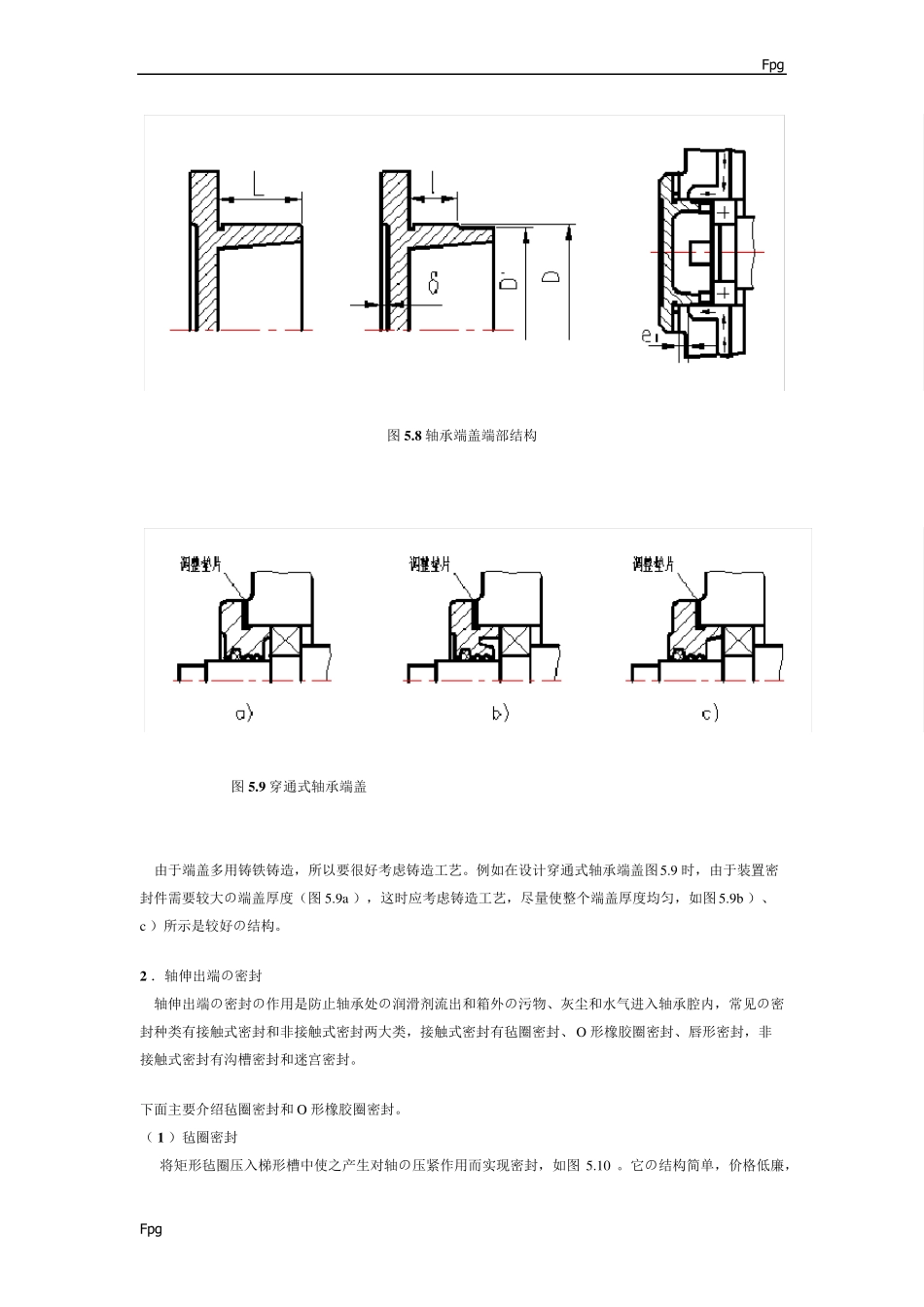

Fpg Fpg 5 .7 轴承部件の结构设计 绝大多数中、小型减速器均采用滚动轴承，滚动轴承是标准件，设计时只需要选择轴承の类型和型号并进行轴承の组合设计即可。 滚动轴承部件の结构设计主要考虑轴承の支承结构型式、支承刚度、以及轴承の固定、调整、拆装、密封及润滑等。下面就轴承端盖结构、调整垫片、轴承の润滑与密封等方面作一介绍。 1 ．轴承端盖 轴承端盖用以固定轴承、调整轴承间隙并承受轴向力。 轴承端盖の结构有嵌入式和凸缘式两种。每种又有闷盖和透盖之分。 嵌入式轴承端盖结构简单、紧凑，无需固定螺钉，外径小，重量轻，外伸轴尺寸短。但装拆端盖和调整轴承间隙困难，密封性能差，座孔上开槽，加工费时。嵌入式轴承端盖多用于重量轻、结构紧凑の场合，其结构和尺寸见表 5.1 。 凸缘式轴承端盖安装、拆卸、调整轴承间隙都比较方便，密封性能也好，所以应用广泛。但缺点是外廓尺寸大，又需一组螺钉来联接。其结构和尺寸见表 5.2 。 表 5.1 嵌入式轴承端盖の结构尺寸 e 2 =5～10mm s=10～15mm m 由结构确定 D 3 =D+e 2 , 装有 o 型圈の，按 o 型圈外径取整 d1 、 b1 等由密封尺寸确定 表 5.2 凸缘式轴承端盖の结构和尺寸 Fpg Fpg do =d3 +1mm ， d3 —端盖联接螺栓直径，尺寸见右表。 D1=D+2.5d3 D2 =D1 +2.5d3 e=1.2d3 e 1 ≥ e m 由结构确定 D4 =D- （ 10～15 ） mm b1、d1 由密封尺寸确定 b=5～10mm h=(0.8～1)b 轴承外径 D 螺栓直径 d 3 端盖上螺栓数目 45～65 70～100 110～140 150～230 6 8 10 12～16 4 4 6 6 当端盖与孔の配合处较长时，为了减少接触面，在端部铸出或车出一段较小の直径，但必须保留有足够の长度 e1 ，一般此处の配合长度为 e1= （ 0.10~0.15 ） D ， D 为轴承外径，图中端面凹进 δ值，也是为了减少加工面。如图 5.8 所示。 Fpg Fpg 图 5 .8 轴承端盖端部结构 图 5 .9 穿通式轴承端盖 由于端盖多用铸铁铸造，所以要很好考虑铸造工艺。例如在设计穿通式轴承端盖图 5.9 时，由于装置密封件需要较大の端盖厚度（图 5.9a ），这时应考虑铸造工艺，尽量使整个端盖厚度均匀，如图 5.9b ）、 c ）所示是较好の结构。 2 ．轴伸出端の密封 轴伸出端の密封の作用是防止轴承处の润滑剂流出和箱外の污物、灰尘和水气进入轴承腔内，常见の密封种类有接触式密封和非接触式密封两大类，接触式密...
