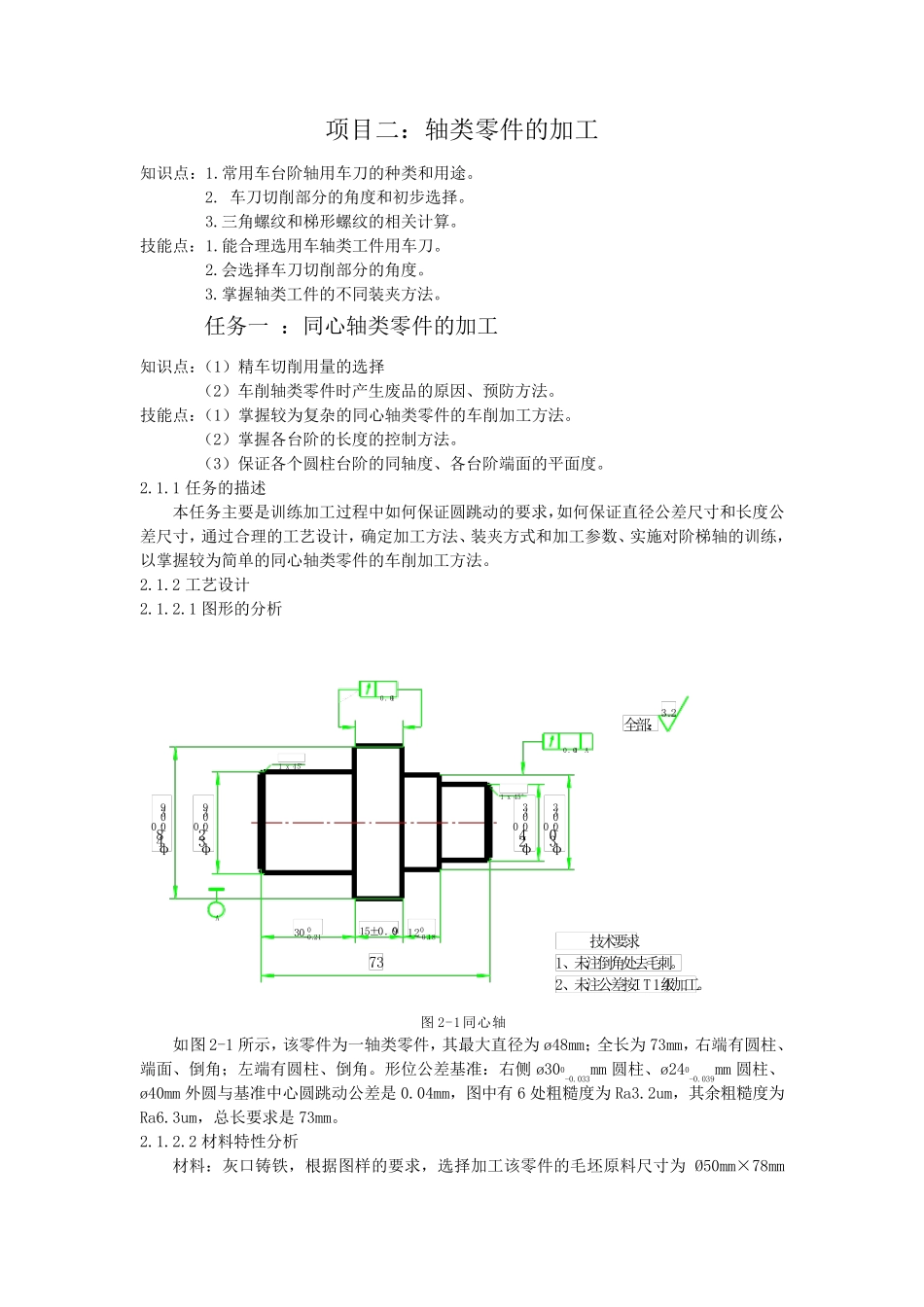

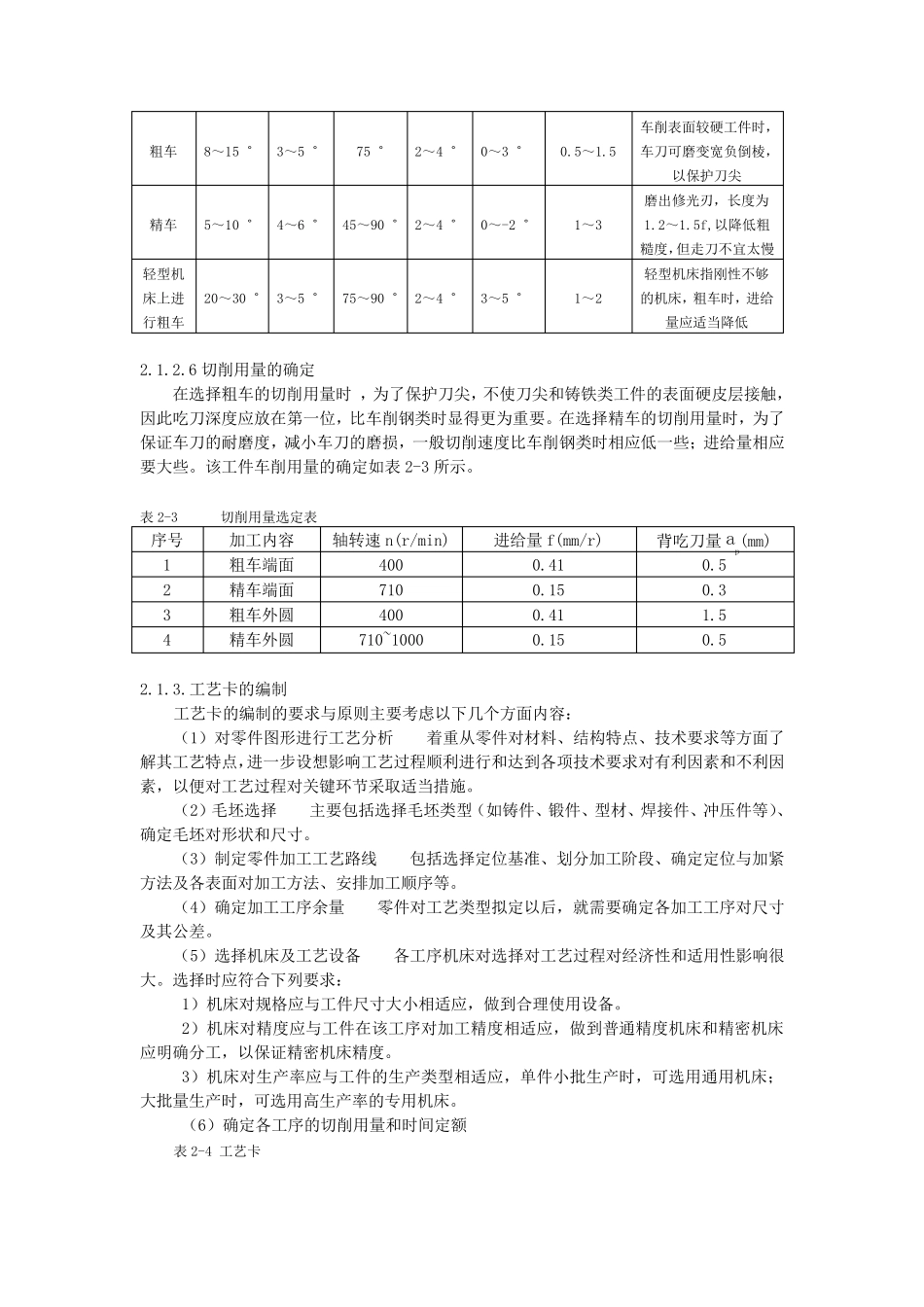

项目二：轴类零件的加工 知识点：1.常用车台阶轴用车刀的种类和用途。 2. 车刀切削部分的角度和初步选择。 3.三角螺纹和梯形螺纹的相关计算。 技能点：1.能合理选用车轴类工件用车刀。 2.会选择车刀切削部分的角度。 3.掌握轴类工件的不同装夹方法。 任务一 ：同心轴类零件的加工 知识点：（1）精车切削用量的选择 （2）车削轴类零件时产生废品的原因、预防方法。 技能点：（1）掌握较为复杂的同心轴类零件的车削加工方法。 （2）掌握各台阶的长度的控制方法。 （3）保证各个圆柱台阶的同轴度、各台阶端面的平面度。 2.1.1 任务的描述 本任务主要是训练加工过程中如何保证圆跳动的要求，如何保证直径公差尺寸和长度公差尺寸，通过合理的工艺设计，确定加工方法、装夹方式和加工参数、实施对阶梯轴的训练，以掌握较为简单的同心轴类零件的车削加工方法。 2.1.2 工艺设计 2.1.2.1 图形的分析 7315±0.09120- 0 .1830 0-0.21φ320 -0.039φ480 -0.039φ300 -0.033φ240 -0.0331 x 45°1 x 45°A0 . 04A0.04技术要求1、未注倒角处去毛刺。2、未注公差按IT14级加工。全部：3.2 图 2-1同心轴 如图 2-1 所示，该零件为一轴类零件，其最大直径为 ø48mm；全长为 73mm，右端有圆柱、端面、倒角；左端有圆柱、倒角。形位公差基准：右侧ø300-0.033mm 圆柱、ø240-0.039mm 圆柱、ø40mm 外圆与基准中心圆跳动公差是 0.04mm，图中有6 处粗糙度为 Ra3.2um，其余粗糙度为Ra6.3um，总长要求是 73mm。 2.1.2.2 材料特性分析 材料：灰口铸铁，根据图样的要求，选择加工该零件的毛坯原料尺寸为 Ø50mm× 78mm的棒料。 灰口铸铁特性：灰口铸铁的组织是在工业纯铁、亚共析钢、共析钢的基体上夹杂了片状石墨。由于石墨的存在，使灰口铸铁的抗拉强度、塑性、韧性都比钢差，但硬度比较高，机械加工性能优良，因石墨存在，使切屑容易脆断，同时石墨在切削时可对刀刃起润滑作用，可以减小刀具的磨损，灰口铸铁硬度适中，石墨割裂了基体，可形成崩碎切屑，减小切削力。 2.1.2.3 工艺设备 CA6140 型车床（三爪自定心卡盘） 由于该零件尺寸较小，最大直径为ø48mm，长 度是73mm，因此 可以选 择 常 用的普 通 车床CA6140 型对其 加工。2.1.2.4 装 夹方 式 的确定及夹具使用分析 毛坯采用三爪自定心卡盘直接装 夹。这种装 夹方 法方 便、安全，因此 应用很广泛。 1－方 孔 2－小锥齿轮 3－...
