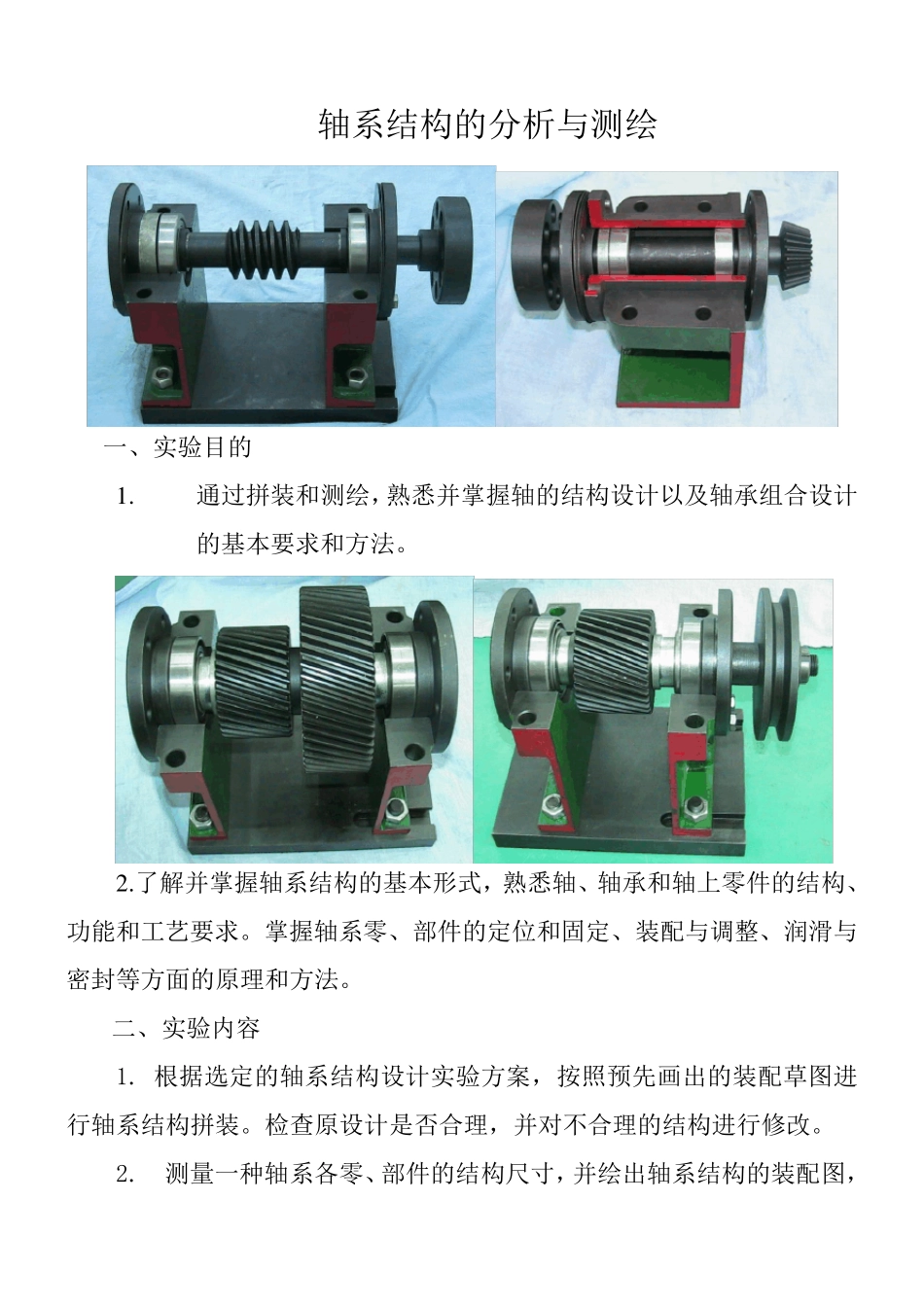

轴系结构设计实验指导与参考答案图_第1页
1/14

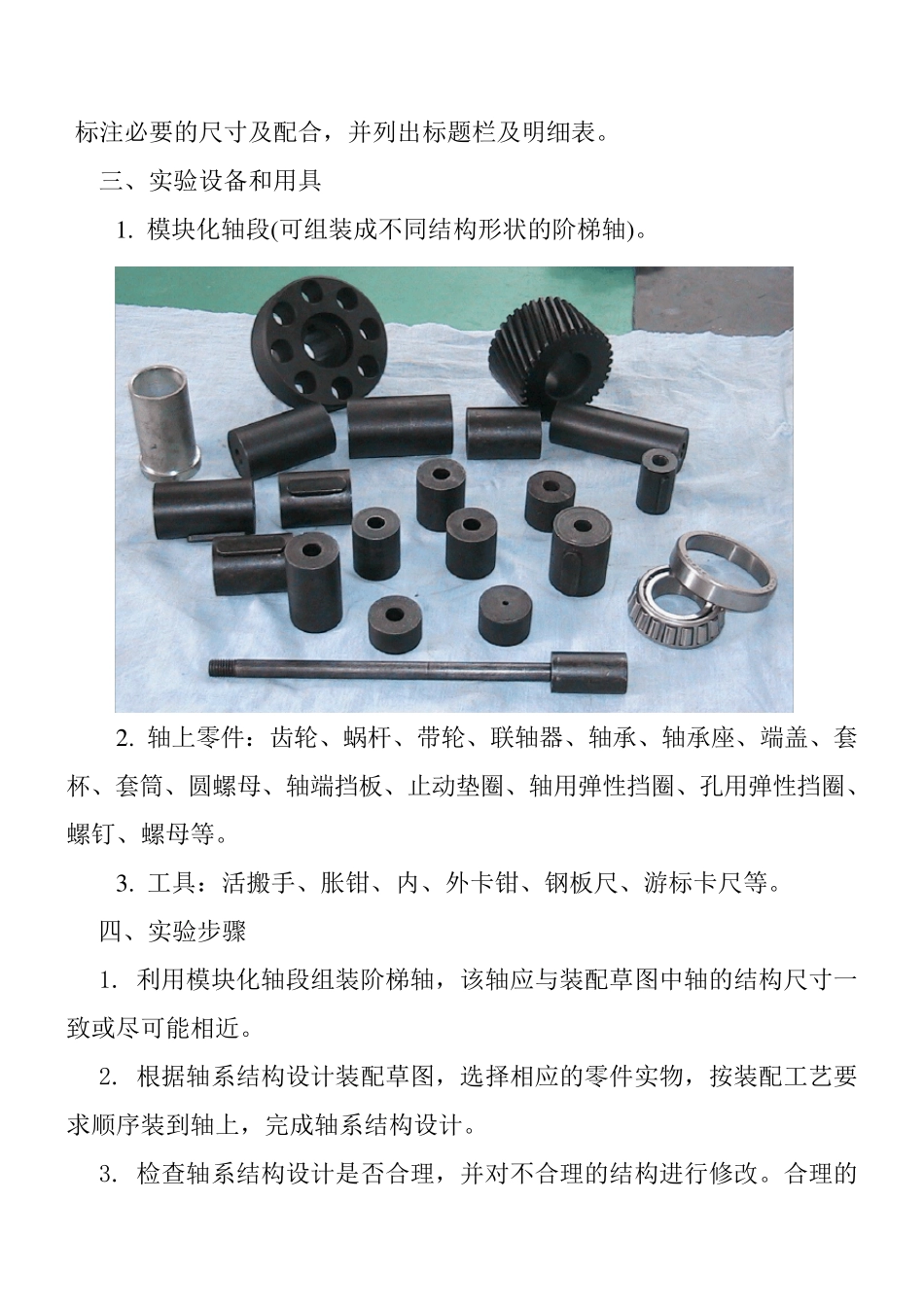

轴系结构设计实验指导与参考答案图_第2页
2/14

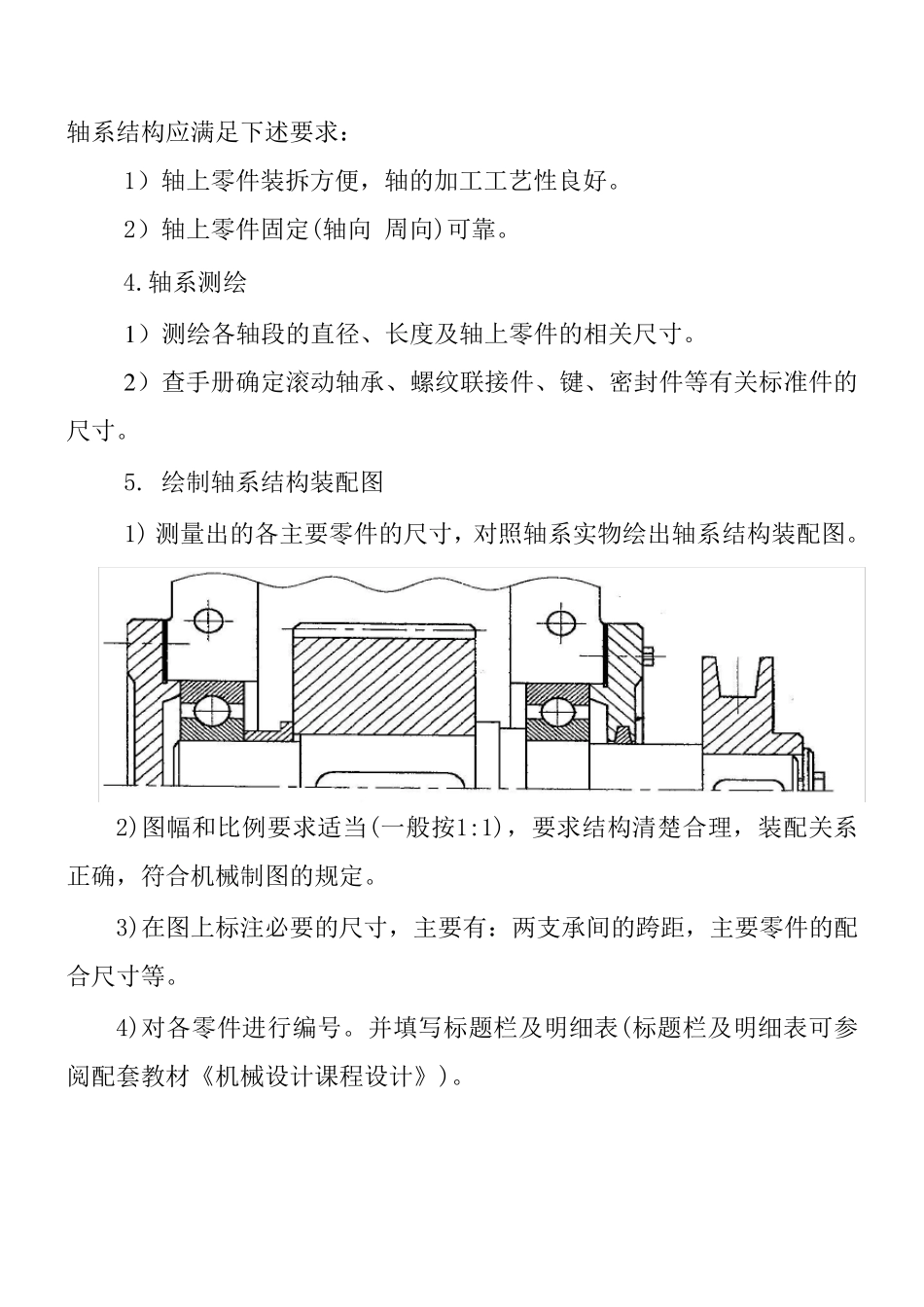

轴系结构设计实验指导与参考答案图_第3页
3/14
轴系结构的分析与测绘 一、实验目的 1 . 通过拼装和测绘,熟悉并掌握轴的结构设计以及轴承组合设计的基本要求和方法。 2 .了解并掌握轴系结构的基本形式,熟悉轴、轴承和轴上零件的结构、功能和工艺要求。掌握轴系零、部件的定位和固定、装配与调整、润滑与密封等方面的原理和方法。 二、实验内容 1. 根据选定的轴系结构设计实验方案,按照预先画出的装配草图进行轴系结构拼装。检查原设计是否合理,并对不合理的结构进行修改。 2. 测量一种轴系各零、部件的结构尺寸,并绘出轴系结构的装配图,标注必要的尺寸及配合,并列出标题栏及明细表。 三、实验设备和用具 1 . 模块化轴段(可组装成不同结构形状的阶梯轴)。 2 . 轴上零件:齿轮、蜗杆、带轮、联轴器、轴承、轴承座、端盖、套杯、套筒、圆螺母、轴端挡板、止动垫圈、轴用弹性挡圈、孔用弹性挡圈、螺钉、螺母等。 3 . 工具:活搬手、胀钳、内、外卡钳、钢板尺、游标卡尺等。 四、实验步骤 1. 利用模块化轴段组装阶梯轴,该轴应与装配草图中轴的结构尺寸一致或尽可能相近。 2. 根据轴系结构设计装配草图,选择相应的零件实物,按装配工艺要求顺序装到轴上,完成轴系结构设计。 3. 检查轴系结构设计是否合理,并对不合理的结构进行修改。合理的轴系结构应满足下述要求: 1)轴上零件装拆方便,轴的加工工艺性良好。 2)轴上零件固定(轴向 周向)可靠。 4.轴系测绘 1 )测绘各轴段的直径、长度及轴上零件的相关尺寸。 2 )查手册确定滚动轴承、螺纹联接件、键、密封件等有关标准件的尺寸。 5. 绘制轴系结构装配图 1) 测量出的各主要零件的尺寸,对照轴系实物绘出轴系结构装配图。 2)图幅和比例要求适当(一般按1:1),要求结构清楚合理,装配关系正确,符合机械制图的规定。 3)在图上标注必要的尺寸,主要有:两支承间的跨距,主要零件的配合尺寸等。 4)对各零件进行编号。并填写标题栏及明细表(标题栏及明细表可参阅配套教材《机械设计课程设计》)。 轴系结构的装拆、测绘与分析实验报告 专业 班级 姓名 实验时间 一、 实验目的 二、实验内容 三、实验设备和用具 四、进入实验室之前应完成的作业 1. 从轴系结构设计实验方案表(表 12-2)中选择设计实验方案号。 2. 根据实验方案规定的设计条件写出需要哪些轴上零件: 3. 绘出轴系结构设计装配草图(参考教材图的形式),并注意以下几点: 1)设计应满足轴的结构设计、轴承组合设计的基...
