轻型钢结构的施工方案VIP免费

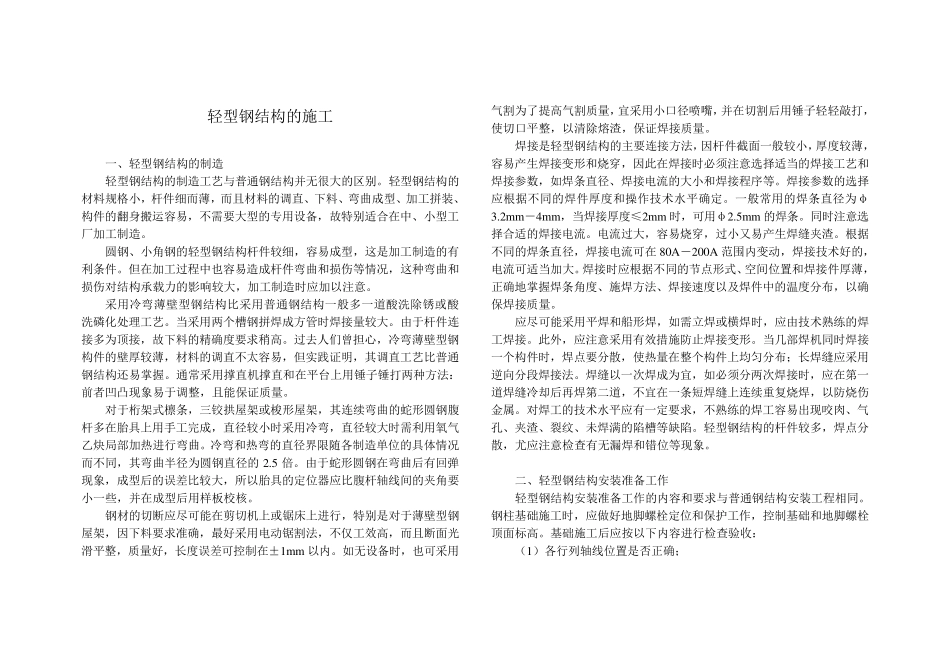

轻型钢结构的施工 一、轻型钢结构的制造 轻型钢结构的制造工艺与普通钢结构并无很大的区别。轻型钢结构的材料规格小，杆件细而薄，而且材料的调直、下料、弯曲成型、加工拼装、构件的翻身搬运容易，不需要大型的专用设备，故特别适合在中、小型工厂加工制造。 圆钢、小角钢的轻型钢结构杆件较细，容易成型，这是加工制造的有利条件。但在加工过程中也容易造成杆件弯曲和损伤等情况，这种弯曲和损伤对结构承载力的影响较大，加工制造时应加以注意。 采用冷弯薄壁型钢结构比采用普通钢结构一般多一道酸洗除锈或酸洗磷化处理工艺。当采用两个槽钢拼焊成方管时焊接量较大。由于杆件连接多为顶接，故下料的精确度要求稍高。过去人们曾担心，冷弯薄壁型钢构件的壁厚较薄，材料的调直不太容易，但实践证明，其调直工艺比普通钢结构还易掌握。通常采用撑直机撑直和在平台上用锤子锤打两种方法：前者凹凸现象易于调整，且能保证质量。 对于桁架式檩条，三铰拱屋架或梭形屋架，其连续弯曲的蛇形圆钢腹杆多在胎具上用手工完成，直径较小时采用冷弯，直径较大时需利用氧气乙炔局部加热进行弯曲。冷弯和热弯的直径界限随各制造单位的具体情况而不同，其弯曲半径为圆钢直径的 2.5 倍。由于蛇形圆钢在弯曲后有回弹现象，成型后的误差比较大，所以胎具的定位器应比腹杆轴线间的夹角要小一些，并在成型后用样板校核。 钢材的切断应尽可能在剪切机上或锯床上进行，特别是对于薄壁型钢屋架，因下料要求准确，最好采用电动锯割法，不仅工效高，而且断面光滑平整，质量好，长度误差可控制在±1mm 以内。如无设备时，也可采用气割为了提高气割质量，宜采用小口径喷嘴，并在切割后用锤子轻轻敲打，使切口平整，以清除熔渣，保证焊接质量。 焊接是轻型钢结构的主要连接方法，因杆件截面一般较小，厚度较薄，容易产生焊接变形和烧穿，因此在焊接时必须注意选择适当的焊接工艺和焊接参数，如焊条直径、焊接电流的大小和焊接程序等。焊接参数的选择应根据不同的焊件厚度和操作技术水平确定。一般常用的焊条直径为φ3.2mm－4mm，当焊接厚度≤2mm 时，可用φ2.5mm 的焊条。同时注意选择合适的焊接电流。电流过大，容易烧穿，过小又易产生焊缝夹渣。根据不同的焊条直径，焊接电流可在 80A－200A 范围内变动，焊接技术好的，电流可适当加大。焊接时应根据不同的节点形式、空间位置和焊接件厚薄，正确地掌握焊条角度、施焊方法、焊接速度以及焊件中的温度分布，以确保...
