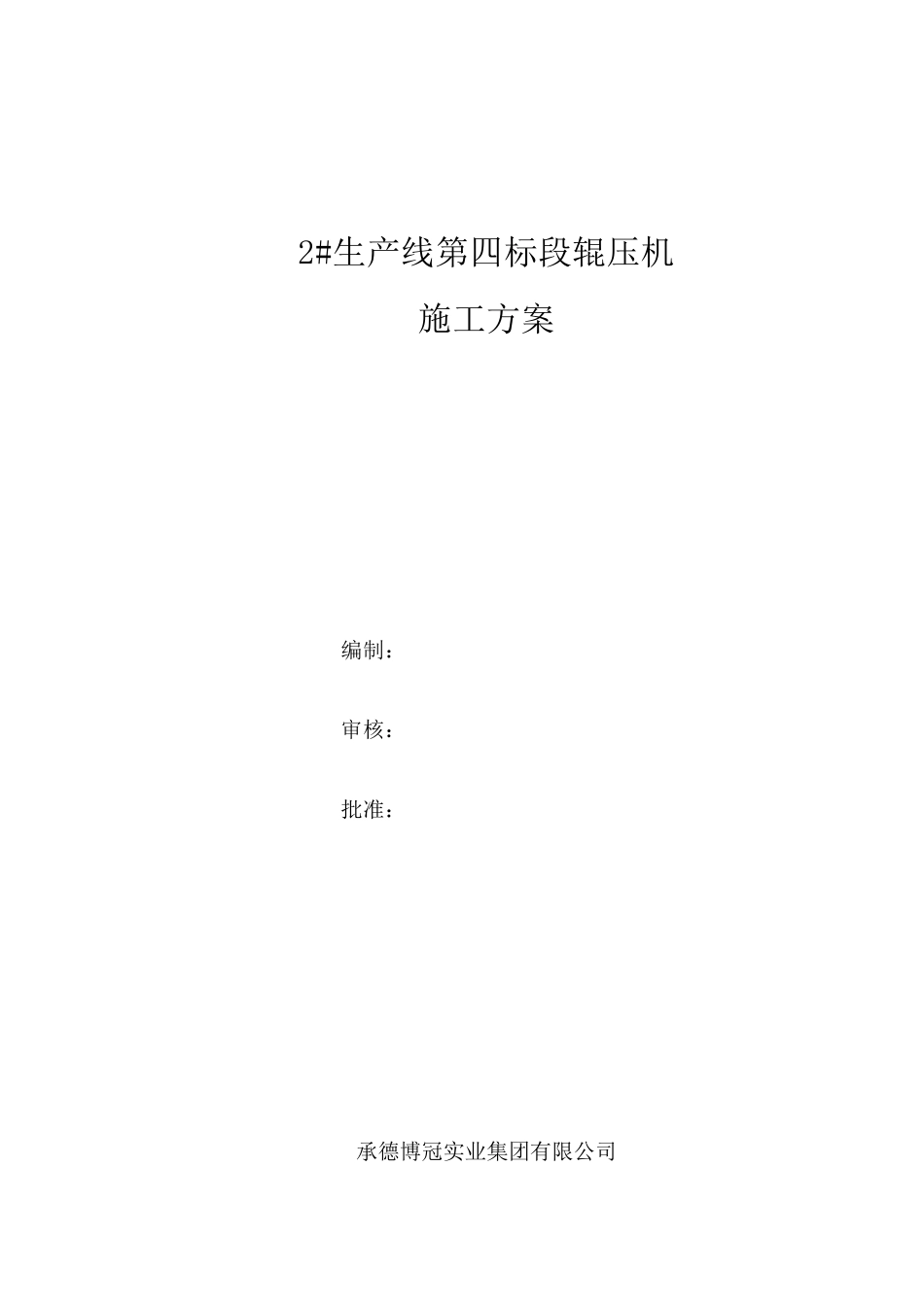

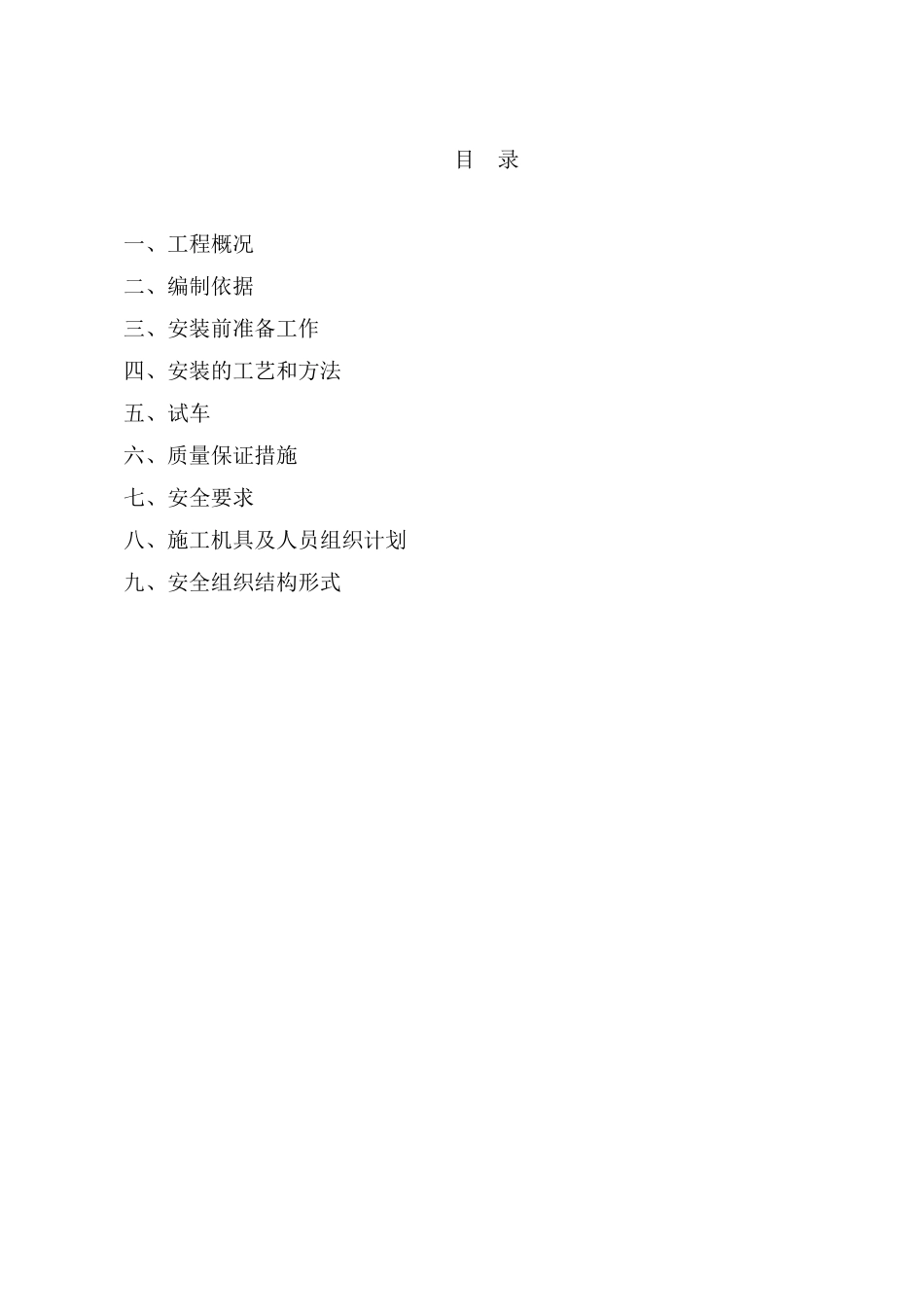

2#生产线第四标段辊压机 施工方案 编制： 审核： 批准： 承德博冠实业集团有限公司 目 录 一、工程概况 二、编制依据 三、安装前准备工作 四、安装的工艺和方法 五、试车 六、质量保证措施 七、安全要求 八、施工机具及人员组织计划 九、安全组织结构形式 一、工程概况 首钢京唐钢铁联合有限责任公司二期球团工程 2#线原料准备系统辊压室辊压机安装（型号为 POL YCOM4-17/12M 一台）。 二、编制依据 2.1《辊压机安装图》 2.2《机械设备安装施工规范》 2.3《重型设备吊装手册》第 2 版 2.54 国家及上级现行有关规范、标准 2.5 建设单位有关制度、规定 三、安装前准备工作 3.1 组织有关的技术人员熟悉工程图纸,并结合施工图和现场实际情况，编制合理的施工方案。 3.2 熟悉规范和工艺标准，并做好详尽的技术交底工作。 3.3 准备施工用的专用输电线路，并采取有效的措施以保证其畅通、充足、可靠。 3.4 准备设备进场的卸车场地，要保证场地的平整和坚实。 3.5 设备进场的道路要平整、坚实，有足够的宽度和转弯半径。 3.6 配置本工程所需的测量仪器、专用工具和吊装机具等。 3.7 组织施工人员进行相应的技术、质量和安全教育。 四、安装的工艺和方法 4 .1 设备安装的工艺流程 辊压机 设备进 辊压机基 辊胎 与 施工准备 基 础 验 收 场验 收 座 、机架 安装 辊芯 组装 传动机 行星齿 辊子的运输 重力给料器、夹板 轴承安装 构安装 轮安装 及安装 及定位销安装 二次灌浆 液压、润滑、 辊压机 冷却水系统安装 调试和试运转 4.2 设备安装的方法 4.2.1 设备基础的检查和验收 设备安装前，要根据土建单位移交的资料，对安装设备的基础进行严格的复测、检查验收。包括基础混凝土的强度要求、基础的外形尺寸、基础面的水平度以及中心线、标高、地脚螺栓孔洞的间距、混凝土内的埋设件等是否符合设计图样和安装施工图及施工验收技术规范的要求，并按下列标准进行检查验收： （1）基础各部尺寸要符合设计图样要求，其偏差要达到相应的规范要求； （2）根据设计图样检查所有预埋件、包括预埋地脚螺栓等的数量和位置的准确性； （3）基础表面及地脚螺栓孔应清理干净；且无有油污，各预埋件需露出部分必须露出基础面。预埋地脚螺栓的螺纹和螺母 应防 护 好 ； （4）基础过 高时 用 扁 铲 铲 平，过 低 时 可 将 原 表面铲 平后 ，研 磨 再 垫 以平...
