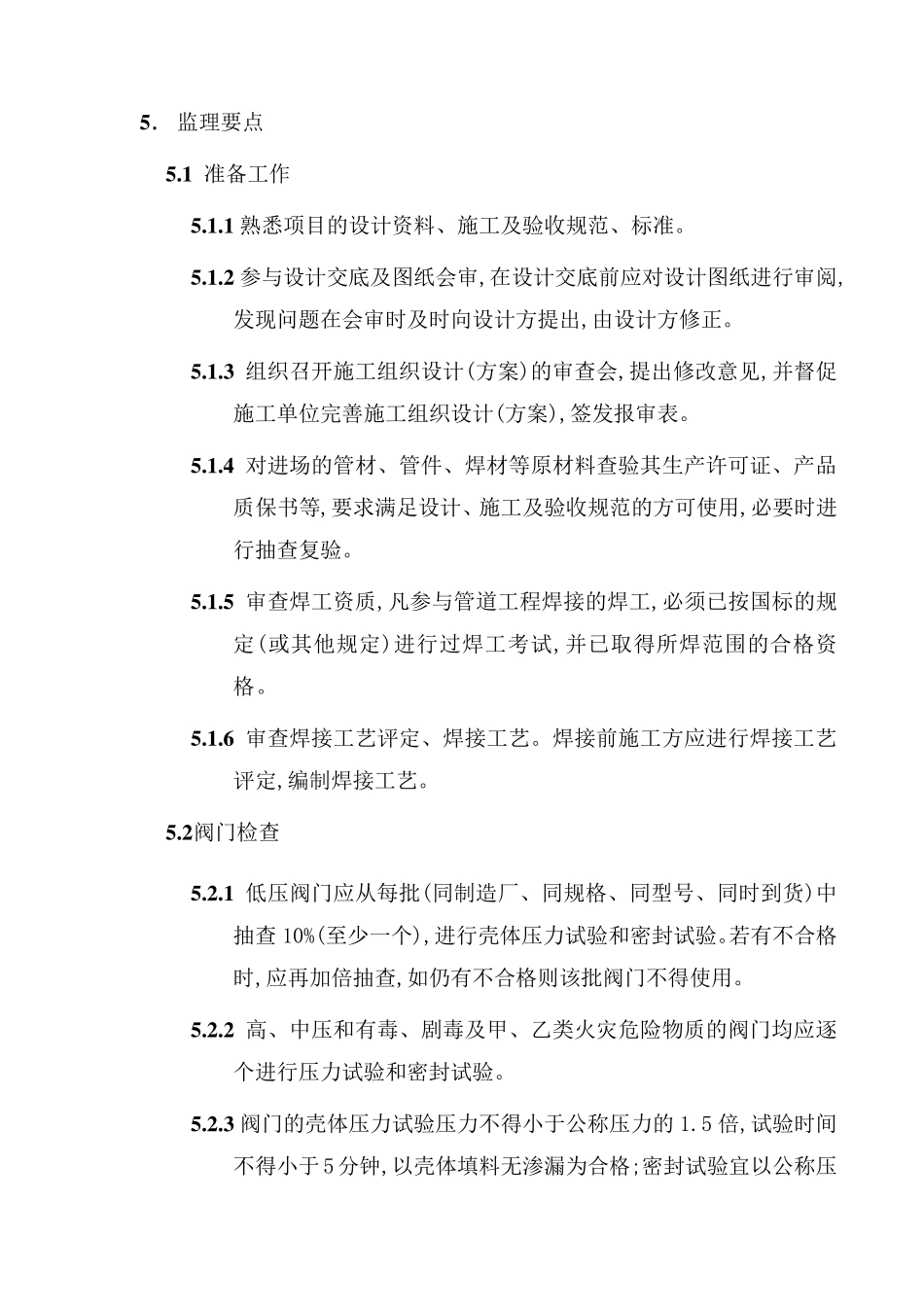

QR/JS-703-03/B 编号： 输 油 管 线 安 装 工 程 监 理 细 则 工程名称：兴源成品油罐区项目二阶段储罐及配套设施安装工程 工程编号： 批准： 审核： 编制： 上海金申工程建设监理有限公司 2009 年 09 月 20 日 输油管线安装工程监理实施细则 1 ． 适用范围 本细则适用于兴源成品油罐区项目二阶段储罐及配套设施安装工程的输油系统安装工程质量监理。 2 ． 工程概况 本工程包括兴源成品油罐区项目二阶段工程6台罐及区间内的输油系统安装及防火堤外的输油系统安装。 设计单位：中国石化洛阳工程公司 施工单位：中石化第十建设公司 3 ． 编制依据 3．1 本工程监理合同； 3．2 经批准的本工程设计文件及施工图； 3．3 S H3501—2002 《石油化工剧毒、可燃介质管道工程施工及验收规范》； 3．4 GB50235—97 《工业金属管道工程施工及验收规范》； 3．5 GB50236—98 《现场设备、工业管道焊接工程及验收规范》； 3．6 S HJ509-88 《石油化工工程焊接工艺评定》； 3．7 GB3323-87 钢熔化焊对接接头射线照相和质量分级； 3．8 S H3518-2000 阀门检验与管理规程； 3．9 GB50184—93 《工业金属管道工程质量检验评定标准》； 3．10 S H3503—2001 《工程建设交工技术文件规定》。 4 ． 监理流程图 准 备 工 作 阀 门 检 查 焊缝组对检查 焊缝的外观质量检查 焊缝的内部质量检查 监理资料归档 工程质量评估 管道防腐检查 管道系统的试压、吹扫 管道系统安装检查 5 ． 监理要点 5 .1 准备工作 5 .1 .1 熟悉项目的设计资料、施工及验收规范、标准。 5 .1 .2 参与设计交底及图纸会审,在设计交底前应对设计图纸进行审阅,发现问题在会审时及时向设计方提出,由设计方修正。 5 .1 .3 组织召开施工组织设计(方案)的审查会,提出修改意见,并督促施工单位完善施工组织设计(方案),签发报审表。 5 .1 .4 对进场的管材、管件、焊材等原材料查验其生产许可证、产品质保书等,要求满足设计、施工及验收规范的方可使用,必要时进行抽查复验。 5 .1 .5 审查焊工资质,凡参与管道工程焊接的焊工,必须已按国标的规定(或其他规定)进行过焊工考试,并已取得所焊范围的合格资格。 5 .1 .6 审查焊接工艺评定、焊接工艺。焊接前施工方应进行焊接工艺评定,编制焊接工艺。 5 .2 阀门检查 5 .2 .1 低压阀门应从每批(同制造厂、同规格、同型号、同时到货)中...
