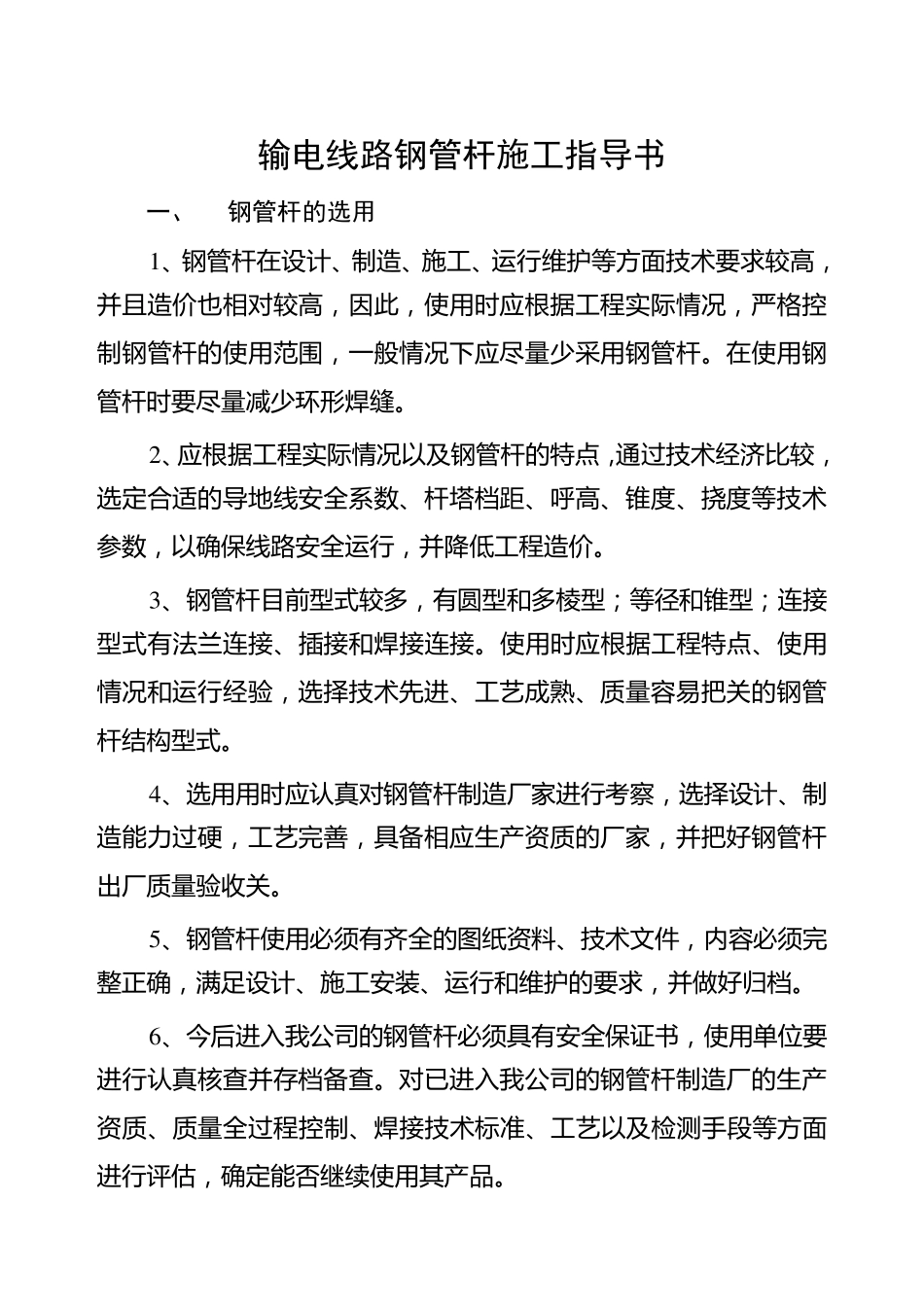

输电线路钢管杆施工指导书 一、 钢管杆的选用 1 、钢管杆在设计、制造、施工、运行维护等方面技术要求较高，并且造价也相对较高，因此，使用时应根据工程实际情况，严格控制钢管杆的使用范围，一般情况下应尽量少采用钢管杆。在使用钢管杆时要尽量减少环形焊缝。 2 、应根据工程实际情况以及钢管杆的特点，通过技术经济比较，选定合适的导地线安全系数、杆塔档距、呼高、锥度、挠度等技术参数，以确保线路安全运行，并降低工程造价。 3 、钢管杆目前型式较多，有圆型和多棱型；等径和锥型；连接型式有法兰连接、插接和焊接连接。使用时应根据工程特点、使用情况和运行经验，选择技术先进、工艺成熟、质量容易把关的钢管杆结构型式。 4 、选用用时应认真对钢管杆制造厂家进行考察，选择设计、制造能力过硬，工艺完善，具备相应生产资质的厂家，并把好钢管杆出厂质量验收关。 5 、钢管杆使用必须有齐全的图纸资料、技术文件，内容必须完整正确，满足设计、施工安装、运行和维护的要求，并做好归档。 6 、今后进入我公司的钢管杆必须具有安全保证书，使用单位要进行认真核查并存档备查。对已进入我公司的钢管杆制造厂的生产资质、质量全过程控制、焊接技术标准、工艺以及检测手段等方面进行评估，确定能否继续使用其产品。 二、 钢管杆的设计 1、钢管杆设计应遵循和满足《架空送电线路钢管杆设计技术规定》（DL/T5130-2001）以及其他相关的技术规定最新版本的标准要求。 2、钢管杆的结构强度设计应由有资质的单位设计，设计单位应提供钢管杆的结构强度计算书和有关设计、制造图纸。 3、按一般流程，钢管杆由制造厂根据使用单位提供的技术参数（包括导地线型号及安全系数、回路数、转角度数、结构尺寸等）、气象条件、地质条件等进行设计、加工（包括基础部分的设计），制造厂应同时对钢管杆的设计、加工质量负责，但使用单位必须严格对制造厂设计的图纸进行审核把关。 4、钢管杆设计时应考虑到施工、运行、维护所需的必要的安全防护措施。 三、 钢管杆的制造 1、进入电网的钢管杆厂必须具有完整的检测设备和质量保证体系，制造厂应保留生产过程和质量检验的有关记录，每件钢管杆出厂均应有质量证明书和合格证。 2、钢管杆制造应遵循和满足《输电线路钢管杆制造技术条件》（DL/T646-1998）以及其他相关的技术规定最新版本的标准要求。 3、材料除考虑满足强度和使用环境等要求外，还应选用焊接性能良好的材料。具有环形焊缝的...
