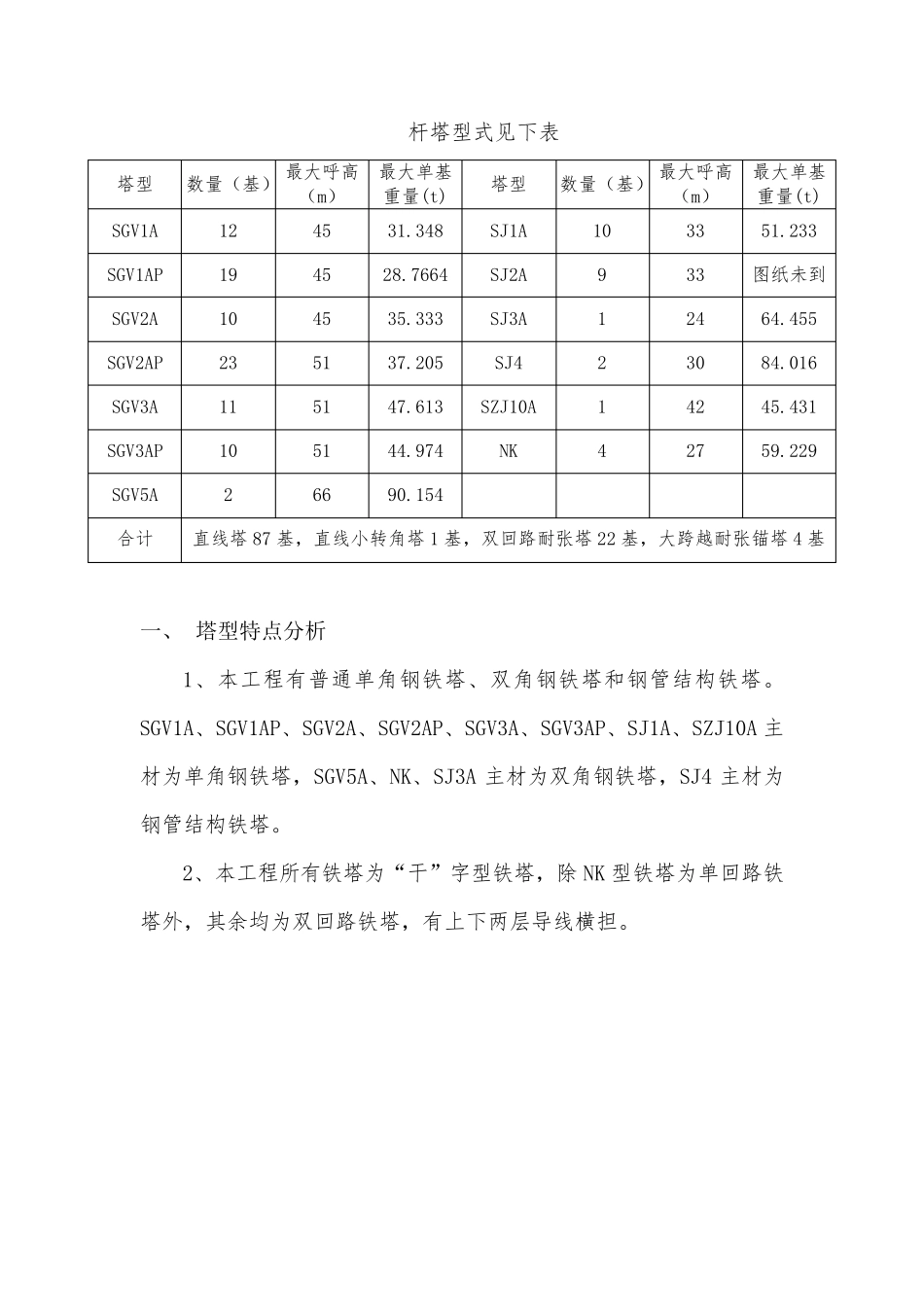

输电线路铁塔施工方案 杆塔型式见下表 塔型 数量（基） 最大呼高（m） 最大单基重量(t) 塔型 数量（基） 最大呼高（m） 最大单基重量(t) SGV1A 12 45 31.348 SJ1A 10 33 51.233 SGV1AP 19 45 28.7664 SJ2A 9 33 图纸未到 SGV2A 10 45 35.333 SJ3A 1 24 64.455 SGV2AP 23 51 37.205 SJ4 2 30 84.016 SGV3A 11 51 47.613 SZJ10A 1 42 45.431 SGV3AP 10 51 44.974 NK 4 27 59.229 SGV5A 2 66 90.154 合计 直线塔87 基，直线小转角塔1 基，双回路耐张塔22 基，大跨越耐张锚塔4 基 一、 塔型特点分析 1、本工程有普通单角钢铁塔、双角钢铁塔和钢管结构铁塔。SGV1A、SGV1AP、SGV2A、SGV2AP、SGV3A、SGV3AP、SJ1A、SZJ10A 主材为单角钢铁塔，SGV5A、NK、SJ3A 主材为双角钢铁塔，SJ4 主材为钢管结构铁塔。 2、本工程所有铁塔为“干”字型铁塔，除 NK 型铁塔为单回路铁塔外，其余均为双回路铁塔，有上下两层导线横担。 见下图：本工程典型铁塔样式 SJ4 双回路耐张塔示意图 SGV5A 双回路直线塔示意图 3、铁塔较高，除1352#为SGV1AP-27 米外，其余直线塔全高均在51～84.8 米之间。 4、铁塔重量较大，平均塔重 38.5 吨，最重铁塔1362#重量为90.154 吨，铁塔单节重量最大在塔身（SJ4 型铁塔18 段重量达 14.598吨）。耐张塔横担单片重量除NK 型铁塔超过 5 吨外，其余不超过 5 吨。NK 单回路耐张塔示意图 SZJ10 双回路直 线 小 转 角塔示意图 根开大，最大铁塔根开为16.2 米。 5、直线塔横担重量不重，除SGV5A 下横担总重量为6.8 吨外（一侧横担重量为3.9 吨），其余重量均小于5 吨。横担宽度除SGV5A 为17.8 米外，其余宽度均小于15 米。 6、机具选择 根据上述条件，除NK 型铁塔一边横担重量为6.01 吨外，其余单片起吊重量均小于5 吨。针对这一特点结合公司现有工机具条件，采用600×600×30000 锰钢扒杆进行铁塔组立。采用内悬浮外拉线抱杆分解组塔。 600×600×30000锰钢扒杆结构特性如下（由租赁公司提供）： 抱杆型号 □600×600×30000 抱杆 总长/m 30 中段部分截面/mm×mm 600×600 端部截面/mm×mm / 主材规格 ∠63×5/Q345B 斜材规格 ∠40×4/Q235B 拉线角度 抱杆外拉线对地夹角 45º 承托绳角度 对角两组承托绳间夹角 90º 控制绳角度 控制绳对地夹角 45º 吊重偏角 抱杆最大允许倾斜角 10º 起吊...
