边坡位移自动化监测解决方案VIP免费

边坡位移自动化监测解决方案_第1页
1/18
边坡位移自动化监测解决方案_第2页
2/18
边坡位移自动化监测解决方案_第3页
3/18

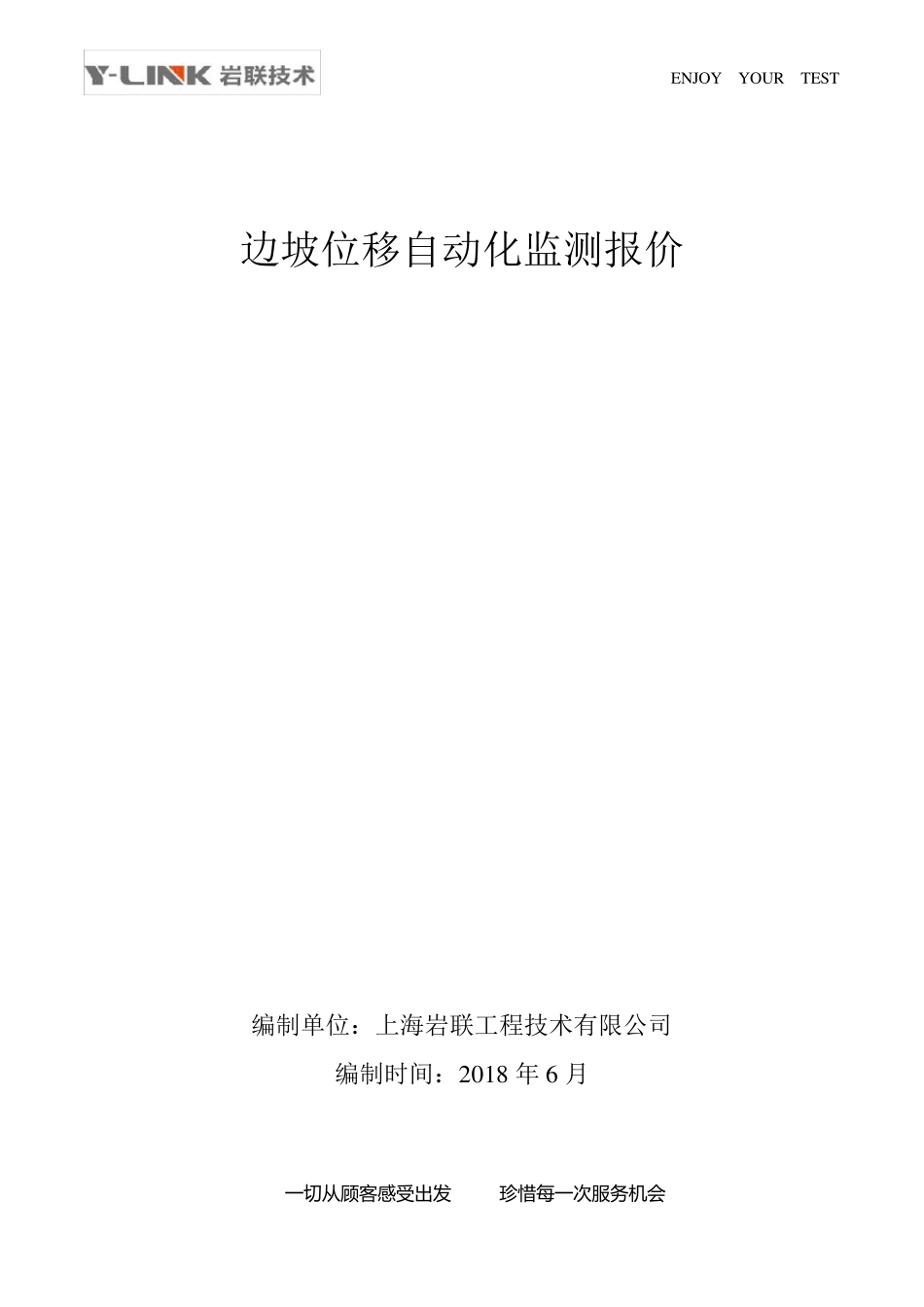

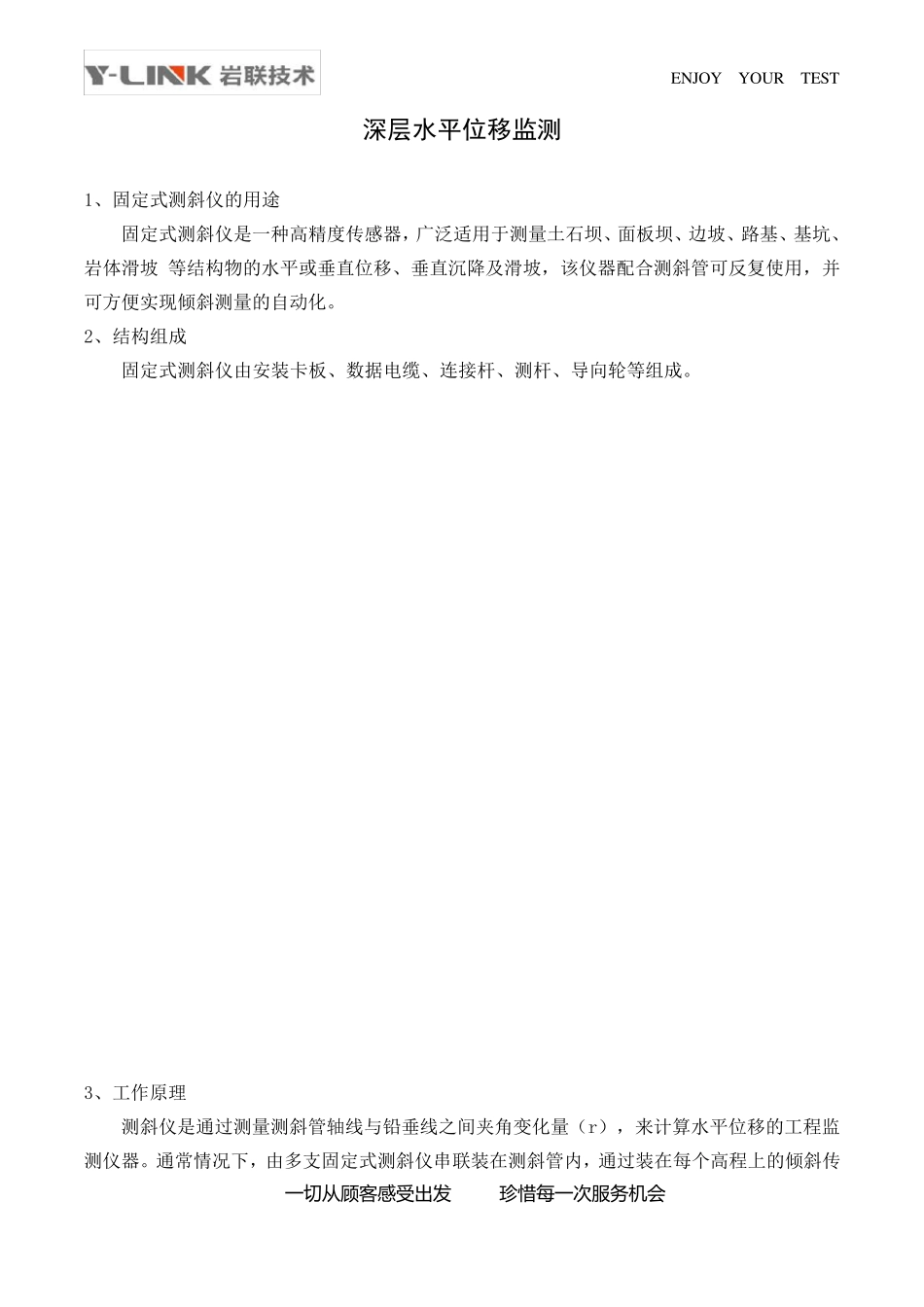

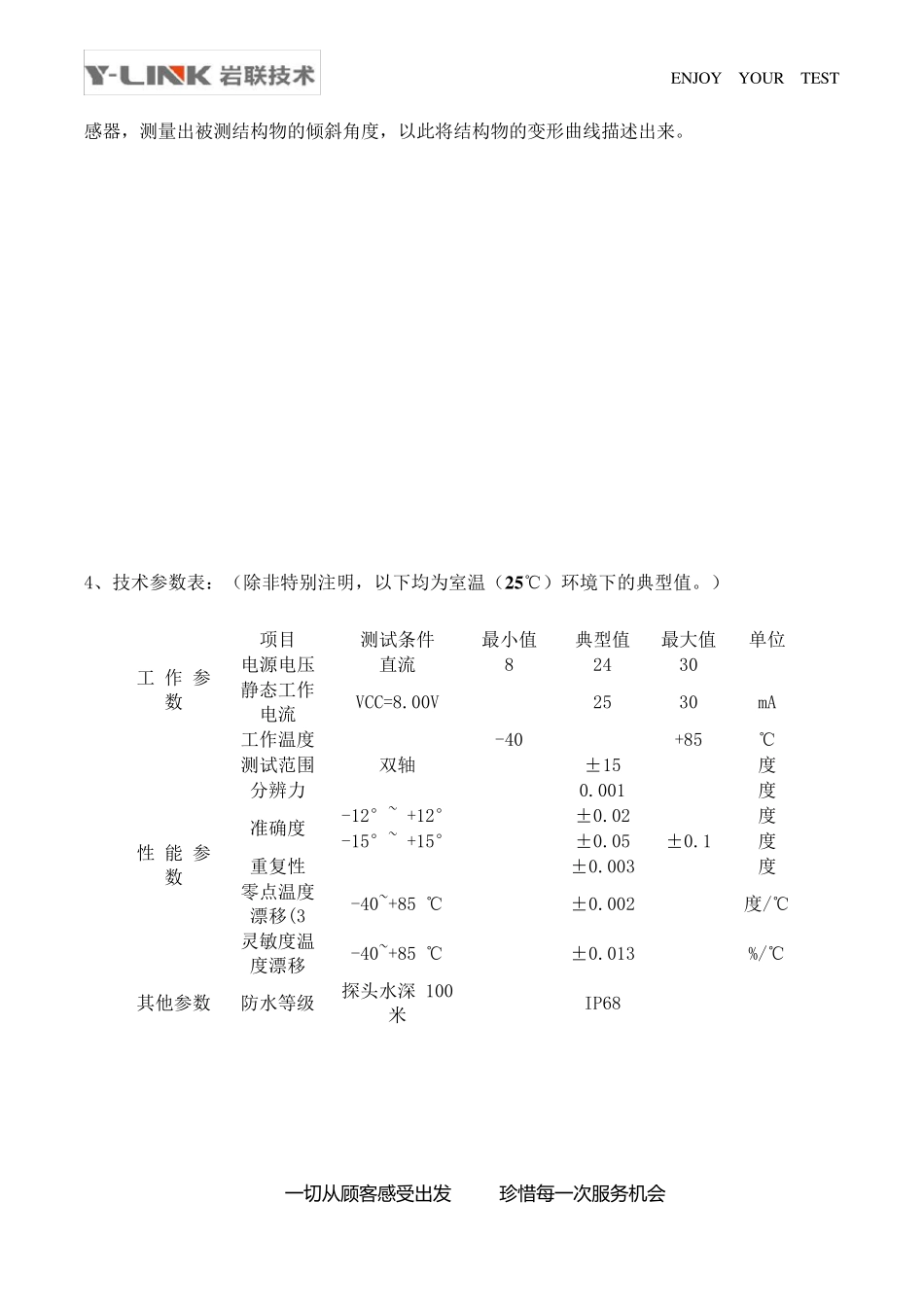

ENJOY YOUR TEST 一切从顾客感受出发 珍惜每一次服务机会 边坡位移自动化监测报价 编制单位:上海岩联工程技术有限公司 编制时间:2018 年 6 月 ENJOY YOUR TEST 一切从顾客感受出发 珍惜每一次服务机会 深层水平位移监测 1、固定式测斜仪的用途 固定式测斜仪是一种高精度传感器,广泛适用于测量土石坝、面板坝、边坡、路基、基坑、岩体滑坡 等结构物的水平或垂直位移、垂直沉降及滑坡,该仪器配合测斜管可反复使用,并可方便实现倾斜测量的自动化。 2、结构组成 固定式测斜仪由安装卡板、数据电缆、连接杆、测杆、导向轮等组成。 3、工作原理 测斜仪是通过测量测斜管轴线与铅垂线之间夹角变化量(r),来计算水平位移的工程监测仪器。通常情况下,由多支固定式测斜仪串联装在测斜管内,通过装在每个高程上的倾斜传 ENJOY YOUR TEST 一切从顾客感受出发 珍惜每一次服务机会 感器,测量出被测结构物的倾斜角度,以此将结构物的变形曲线描述出来。 4、技术参数表:(除非特别注明,以下均为室温(25℃)环境下的典型值。) 项目 测试条件 最小值 典型值 最大值 单位 工 作 参 数 电源电压 直流 8 24 30 静态工作电流 VCC=8.00V 25 30 mA 工作温度 -40 +85 ℃ 性 能 参 数 测试范围 双轴 ±15 度 分辨力 0.001 度 准确度 -12°~ +12° ±0.02 度 -15°~ +15° ±0.05 ±0.1 度 重复性 ±0.003 度 零点温度漂移(3 -40~+85 ℃ ±0.002 度/℃ 灵敏度温度漂移 -40~+85 ℃ ±0.013 %/℃ 其他参数 防水等级 探头水深 100 米 IP68 ENJOY YOUR TEST 一切从顾客感受出发 珍惜每一次服务机会 5、产品特点 轻便、操作简单、智能化高;全固态,不易损坏,日常维护简单;高分辨率、便携式、宽量程,性能稳定;可以和电脑通讯,把测量数据转存到电脑上进行分析。 6、安装示意图 ENJOY YOUR TEST 一切从顾客感受出发 珍惜每一次服务机会 7 、安装主要尺寸 8 、安装方法 8.1 测斜管的安装 先将测斜管装上管底盖,用螺丝或胶固定。测斜管与测斜管之间用管接头连接,测斜管与管接头之间必须用螺丝固定后涂胶填缝密封。测斜管在安装中应注意导槽的方向,导槽方向必须与设计要求的方向一致。安装时将装好接头的测斜管依次逐节放入钻孔中,直至连接到设计深度的孔底。当确认测斜管安装完好后既可进行回填,回填一般用膨润土球或原土沙。回填时每填至 ...
