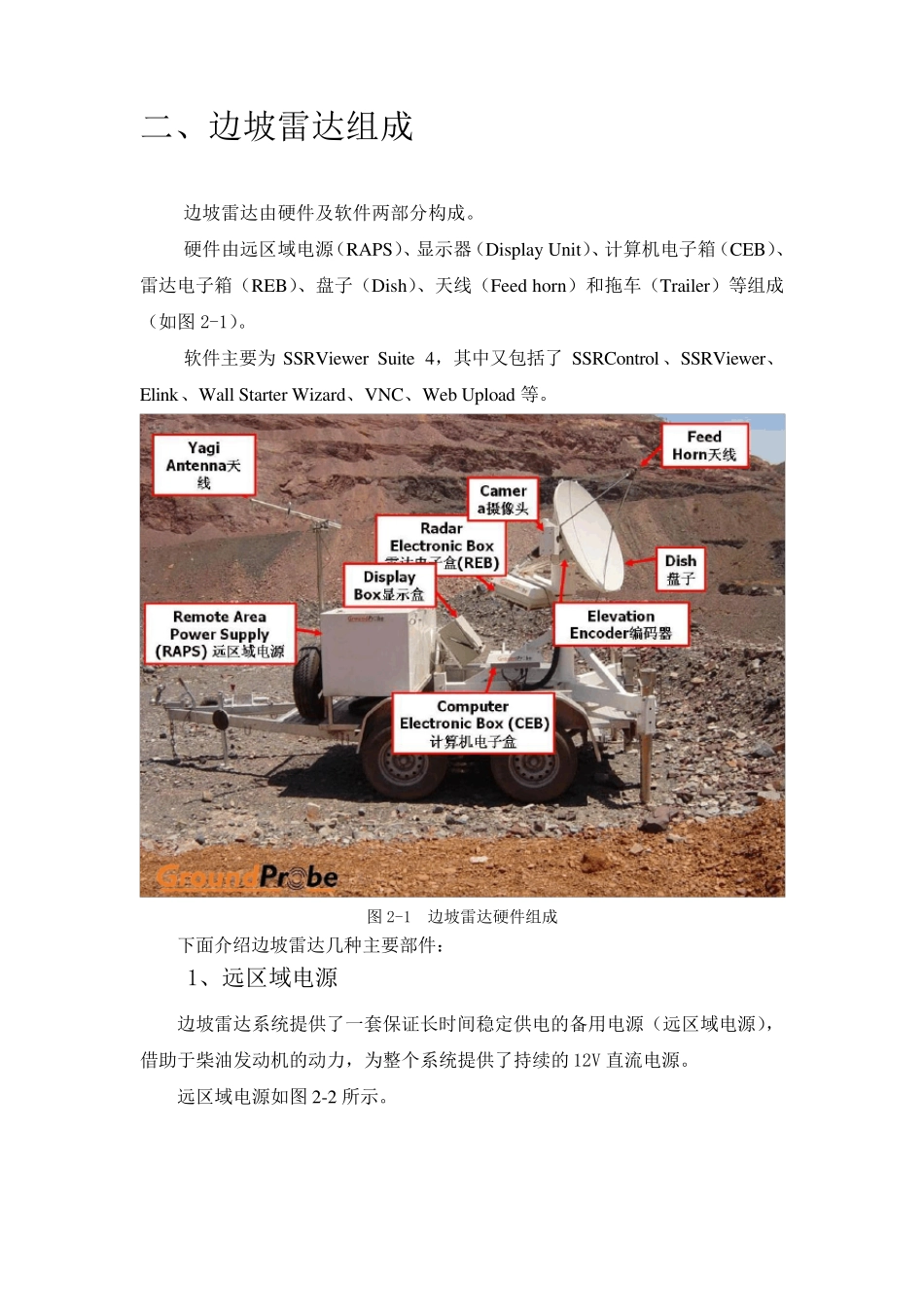

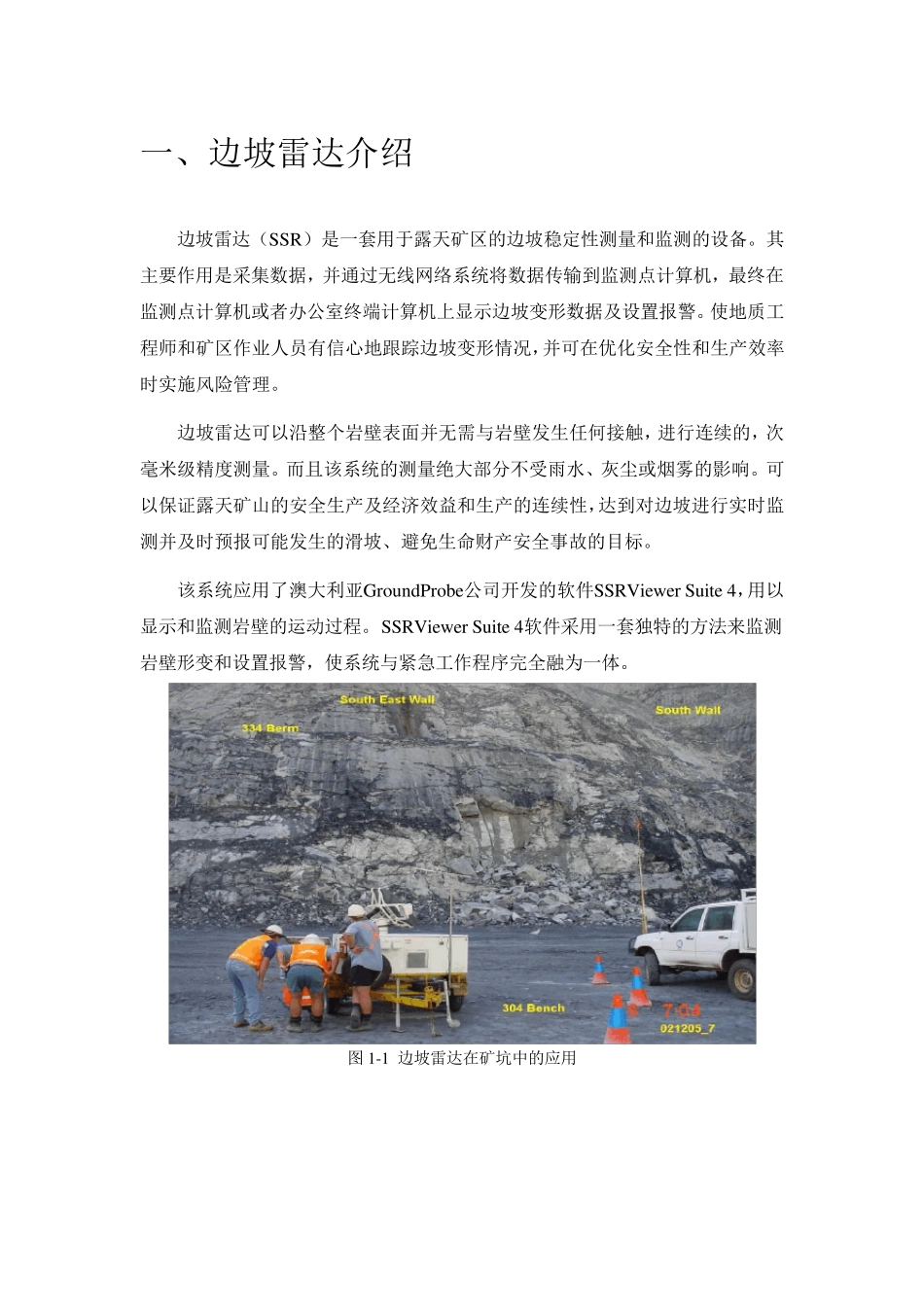

一、边坡雷达介绍 边坡雷达（SSR）是一套用于露天矿区的边坡稳定性测量和监测的设备。其主要作用是采集数据，并通过无线网络系统将数据传输到监测点计算机，最终在监测点计算机或者办公室终端计算机上显示边坡变形数据及设置报警。使地质工程师和矿区作业人员有信心地跟踪边坡变形情况，并可在优化安全性和生产效率时实施风险管理。 边坡雷达可以沿整个岩壁表面并无需与岩壁发生任何接触，进行连续的，次毫米级精度测量。而且该系统的测量绝大部分不受雨水、灰尘或烟雾的影响。可以保证露天矿山的安全生产及经济效益和生产的连续性，达到对边坡进行实时监测并及时预报可能发生的滑坡、避免生命财 产安全事 故 的目 标 。 该系统应 用了 澳 大利 亚 GroundProbe公司 开 发的软 件 SSRView er Suite 4，用以显示和监测岩壁的运 动 过程。SSRView er Suite 4软 件 采用一套独 特 的方 法 来 监测岩壁形变和设置报警，使系统与紧 急 工作程序 完 全融 为 一体 。 图 1-1 边坡雷达在矿坑 中 的应 用 二、边坡雷达组成 边坡雷达由硬件及软件两部分构成。 硬件由远区域电源（RAPS）、显示器（Display Unit）、计算机电子箱（CEB）、雷达电子箱（REB）、盘子（Dish）、天线（Feed horn）和拖车（Trailer）等组成（如图 2-1）。 软件主要为 SSRViewer Suite 4，其中又包括了 SSRControl、SSRViewer、Elink、Wall Starter Wizard、VNC、Web Upload 等。 图 2-1 边坡雷达硬件组成 下面介绍边坡雷达几种主要部件： 1、远区域电源 边坡雷达系统提供了一套保证长时间稳定供电的备用电源（远区域电源），借助于柴油发动机的动力，为整个系统提供了持续的 12V 直流电源。 远区域电源如图 2-2 所示。 图2-2 远区域电源 2、显示器 显示器的作用是联系工作人员和边坡雷达系统的沟通。 备用电源如图2-3 所示。 图2-3 显示器 3、CEB 和 REB（计算机电子箱和雷达电子箱） CEB（计算机电子箱）为边坡雷达系统提供计算机控制。 REB（雷达电子箱）作用是生成和处理雷达信号。 CEB 和 REB 如图 2-4 和 2-5 所示。 图 2-4 CEB（计算机电子箱） 图 2-5 REB（雷达电子箱） 4、盘子和喇叭天线 盘子和喇叭天线的作用是传输和接收边坡雷达信号。 盘子和喇叭天线如图 2-6。 图 2 -6 盘子和喇叭天线 5、拖车 拖车的作用是为边坡雷达提供一个工作平台，同时也可以方便移...
