过参课程设计标准节流装置设计与计算VIP免费

过参课程设计标准节流装置设计与计算_第1页
1/7
过参课程设计标准节流装置设计与计算_第2页
2/7
过参课程设计标准节流装置设计与计算_第3页
3/7

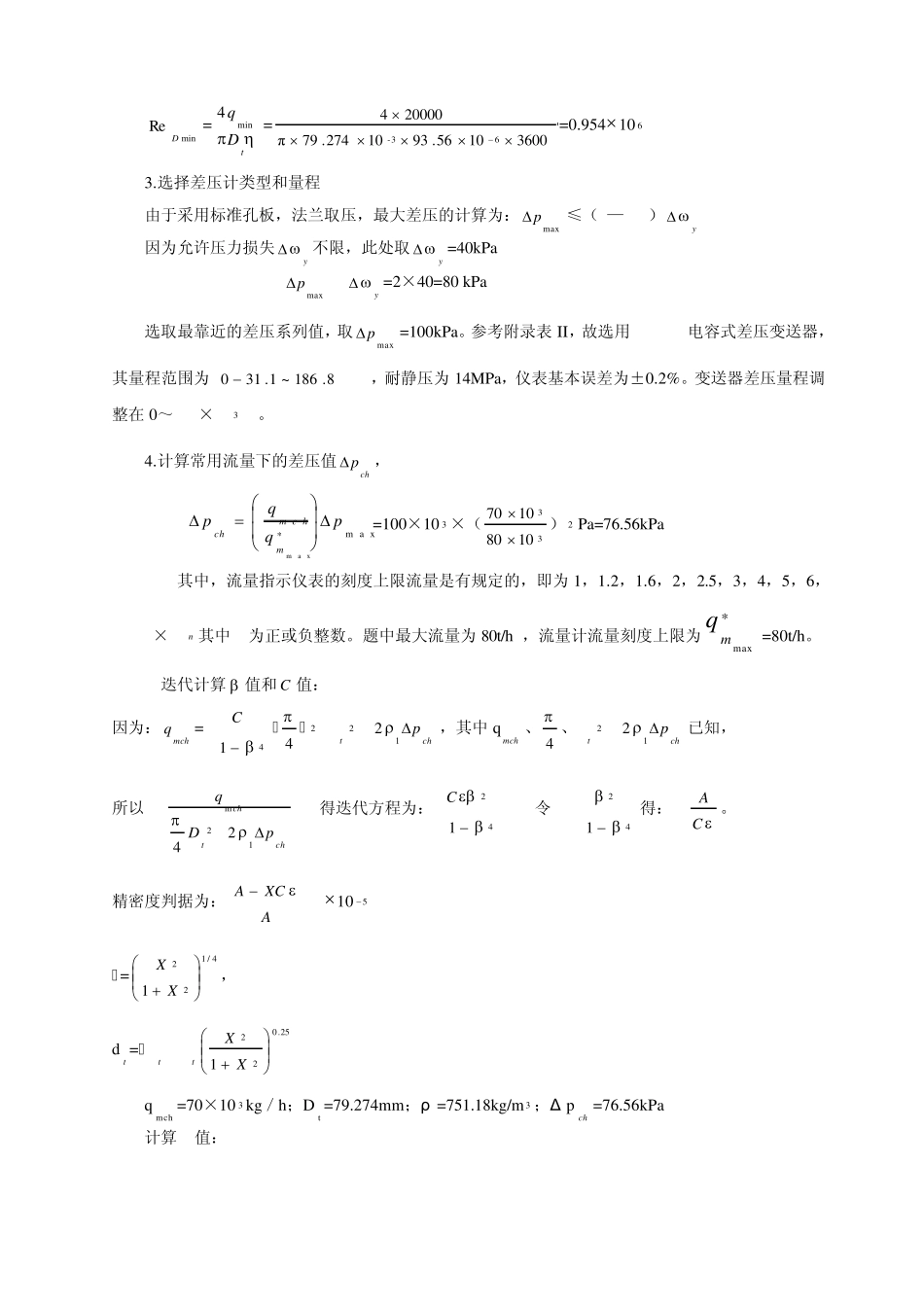

课程设计报告 ( 2012-- 2013 年度 第 1 学期) 名 称:过程参数检测及仪表 题 目:标准节流装置设计与计算 院 系:控制与计算机工程学院 成 绩: 日期: 2 0 1 3 年 1 月 1 8 日一、课程设计的目的与要求 本课程设计为检测技术与仪器、自动化专业《过程参数检测及仪表》专业课的综合实践环节。通过本课程设计,使学生加深过程参数检测基本概念的理解,掌握仪表的基本设计方法和设计步骤。 二、设计正文: (一)、课程设计题目: 被测流为减温水;管道材料为#45钢;选用法兰取压标准孔板配1151DP 电容式差压变送器 工作压力1p =13.0 MPa; 常用流量chmq=70 t/h; 工作温度1t =285 co; 最大流量maxmq =80 t/h; 管道内径20D=79 mm; 最小流量minmq=20 t/h; 允许压力损失y MPa 不限; 上游第一阻力件为90°平面弯头,上游第二阻力件为全开闸阀。 求: ⑴选定节流件的形式(类型、取压方式)选定差压计; ⑵计算  、C 、 、20d; ⑶确定所需最小直管段0l 、1l 、2l ,并验算)(210LLLLLLx; ⑷计算最大压力损失max,并验算ymax; ⑸计算所设计的节流装置的测量不确定度。 (二)、课程设计过程: 1.准备计算: 根据介质工作状态下的压力1p =13.0 MPa 和温度1t =285 co,从课本附录表Ⅱ-2 中通过内插法求得介质密度 =751.18kg/m 3 ;从附录表Ⅱ-1 中用内插法求得介质动力粘度为 =93.56×106 Pa*s。根据管道材料45 号钢和工作温度1t =285℃,从附录表Ⅱ-3 中查得管道材料线性膨胀系数D=13.09×106co/。计算tD 。 tD = 20D[1+D (t-20)]= 79×[1+13.09×106 ×(285-20)]=79.274mm 2.计算正常流量和最小流量下雷诺数: DchRe==tmchDq4=36001056.931079.274π70000463-=3.338×106 minReD=tDqmin4=36001056.9310274.79π20000463-=0.95410 6 3.选择差压计类型和量程 由于采用标准孔板,法兰取压,最大差压的计算为:maxp≤(2—2.5)y 因为允许压力损失y不限,此处取y=40kPa maxp=2y=2×40=80 kPa 选取最靠近的差压系列值,取maxp=100kPa。参考附录表II,故选用1151DP电容式差压变送器,其量程范围为(8.186~1.310 )kPa,耐静压为14MPa,仪表基本误差为±0.2%。变送器差压量程调整在 0~100×103 Pa。 4.计算常用流量下的差压值chp...
