过滤桶DIYVIP免费

过滤桶DIY_第1页
1/13
过滤桶DIY_第2页
2/13
过滤桶DIY_第3页
3/13

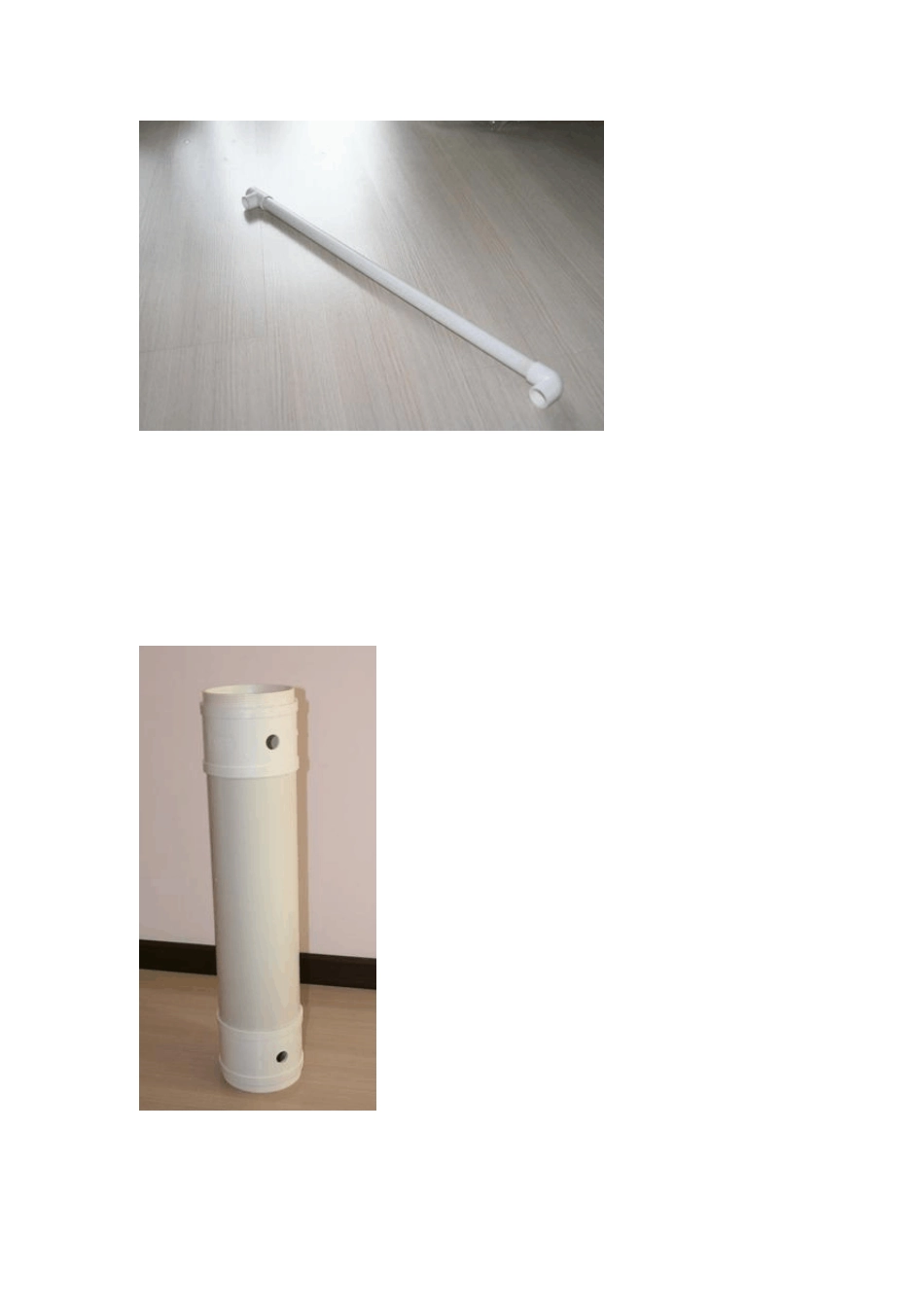

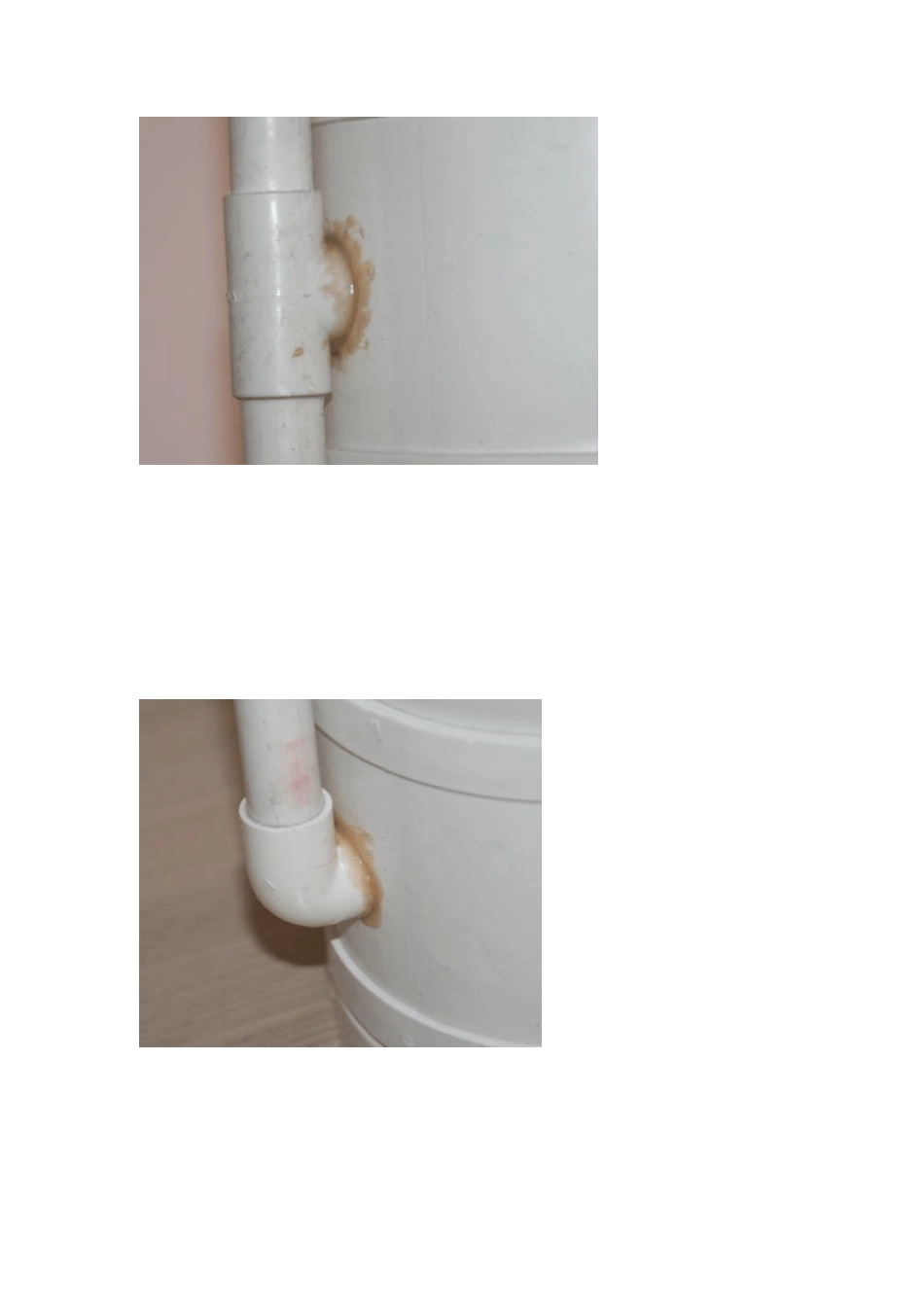

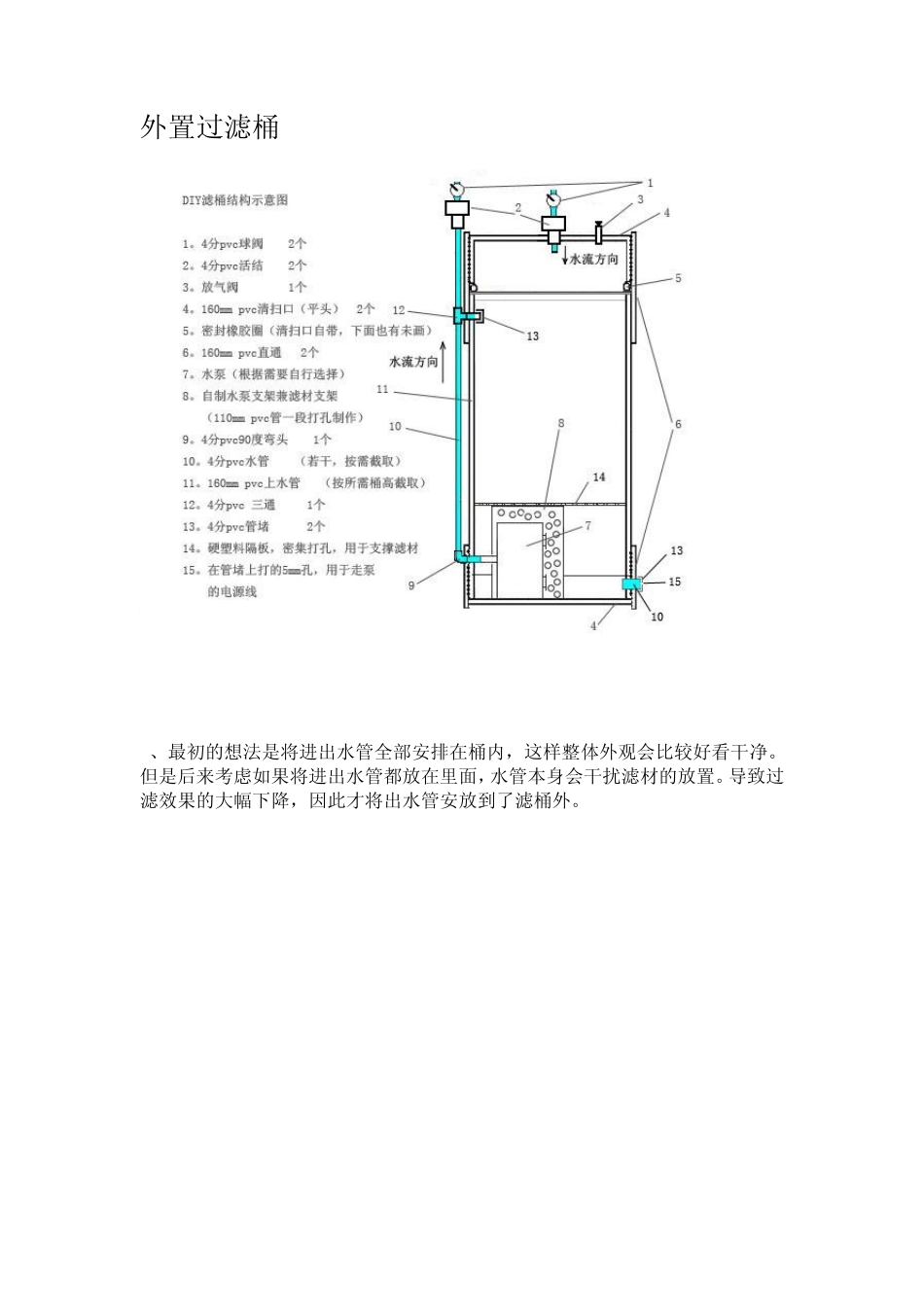

外置过滤桶1、最初的想法是将进出水管全部安排在桶内,这样整体外观会比较好看干净。但是后来考虑如果将进出水管都放在里面,水管本身会干扰滤材的放置。导致过滤效果的大幅下降,因此才将出水管安放到了滤桶外。 2、出水管上端的 12(三通)主要作用是加强出水管的强度,同时固定出水管位置使其牢固不会在装卸活结时将出水管搞坏。其实三通在桶内的部分是被我用管堵封死的。(如上图) 3、我在进出水管上都设置了活结与球阀的组合(结构图中 1和 2),这样可以方便滤桶的拆卸,把滤桶拿到洗手间换滤材、清扫啥的都比较容易。(不过活结这东西真的很难搞到)。下边的那张图是我在球阀后面作了个接头,以便与 4分软管相链接。最细的部分是一种 pvc穿线管,外径刚好能插到 4分 pvc上水管内。同时有能够比较何时的套上 4分软管(橡胶制透明的,里面好像后网格白线的那种)。 4、本来想采取一个网友的设计在出水口上多加一三通引出鱼缸换水口。但后来考虑到,如果采用这样的设计,一是制作麻烦,二是虽然换水比较省事但换出的水都是经过过滤的干净水。还不如用单独的换水设备在换水时将鱼缸内部葬东西顺便吸一吸。因此就没有制作放水功能。 5、桶体采用 160mmpvc 上水管+2 个 160mm 直通+2 个平头清扫口构成。(注意要用到的所有管件都得是 pvc 上水管材,下水管都很薄,不结实,最好得当然是国标得了-管壁厚,颜色白,质量非常好)注意两个端盖一定要用平头得清扫口,现在有种变径得,很不结实,而且会导致滤桶不稳和滤材安放困难。 6、在滤桶上盖上进水管旁边还加上了放气阀。就是老式暖气上用的那种铜阀。应该会有些作用。(放气阀边上是装好的进水管活结+球阀,相当于滤桶盖。) 7、水泵线出口俺是给安在了滤桶下部,用 4 分 pvc 管接出,然后将管外侧用 4分管堵堵死,然后在上面打个 5-6mm 孔,安装水泵时将泵线剪断,从孔引出即可。注意泵线剪断时要比较靠近插头那边,这样可以在滤桶里多留一点线,方便在水泵故障、活清理时将水泵取出操作。穿线后小孔可以用玻璃胶货 AB 胶密封固定。上图是打好孔的堵,下图是穿过泵线并密封的效果。 8、其实做滤桶让我比较头痛得就是水泵得固定,我选择得时 at 得 104 泵,但由于出水口是在侧面得,因此泵必须是竖放的,同时固定就成了比较大得问题,后来发现 104 泵含泵脚竖放到 110mm 的 pv c 管里刚刚合适。因此就用了一段110mmpv c 管制作了泵架(8 号...
