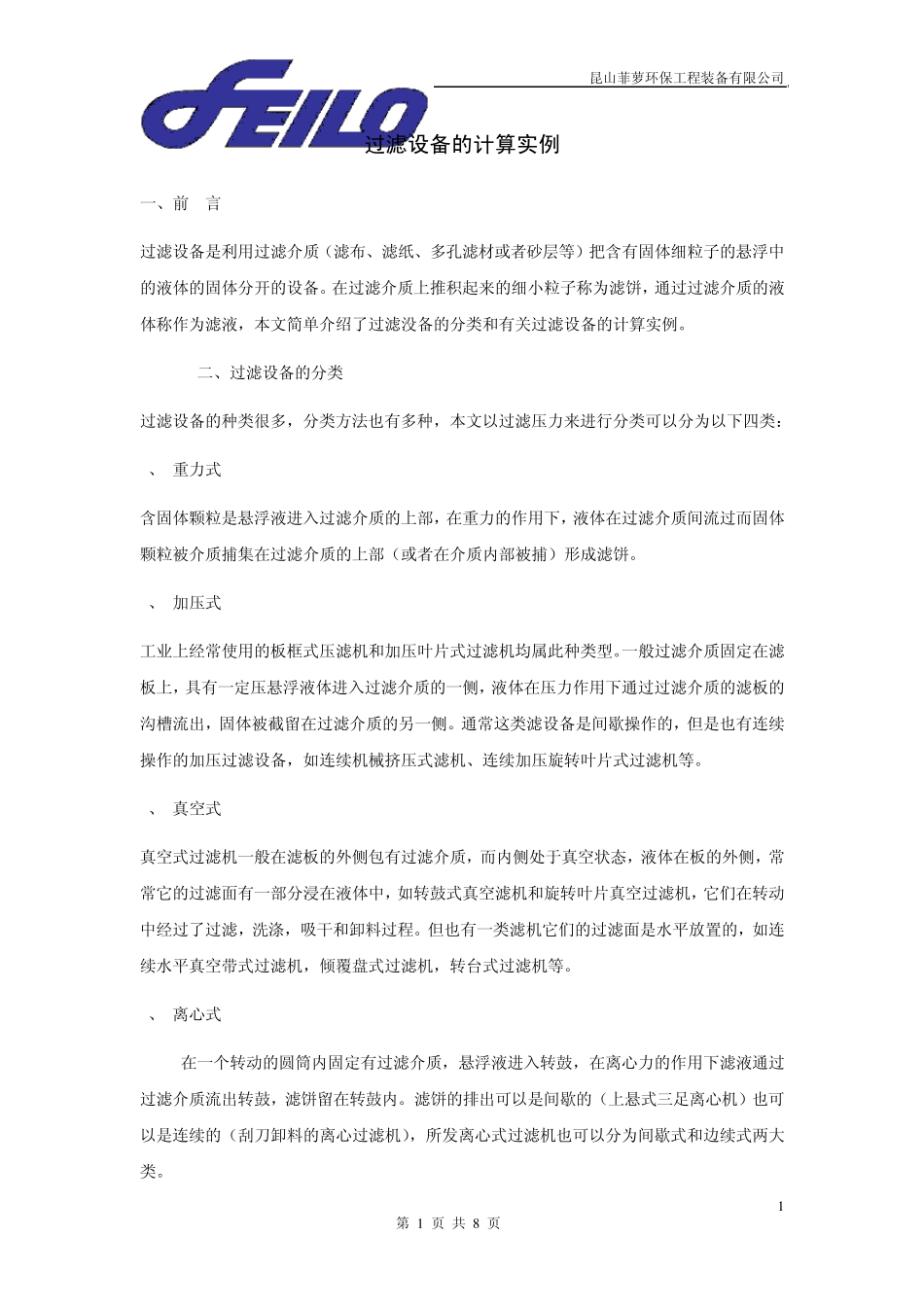

昆山菲萝环保工程装备有限公司 第 1 页 共 8 页 1 过滤设备的计算实例 一、前 言 过滤设备是利用过滤介质（滤布、滤纸、多孔滤材或者砂层等）把含有固体细粒子的悬浮中的液体的固体分开的设备。在过滤介质上推积起来的细小粒子称为滤饼，通过过滤介质的液体称作为滤液，本文简单介绍了过滤没备的分类和有关过滤设备的计算实例。 二、过滤设备的分类 过滤设备的种类很多，分类方法也有多种，本文以过滤压力来进行分类可以分为以下四类： 1、 重力式 含固体颗粒是悬浮液进入过滤介质的上部，在重力的作用下，液体在过滤介质间流过而固体颗粒被介质捕集在过滤介质的上部（或者在介质内部被捕）形成滤饼。 2、 加压式 工业上经常使用的板框式压滤机和加压叶片式过滤机均属此种类型。一般过滤介质固定在滤板上，具有一定压悬浮液体进入过滤介质的一侧，液体在压力作用下通过过滤介质的滤板的沟槽流出，固体被截留在过滤介质的另一侧。通常这类滤设备是间歇操作的，但是也有连续操作的加压过滤设备，如连续机械挤压式滤机、连续加压旋转叶片式过滤机等。 3、 真空式 真空式过滤机一般在滤板的外侧包有过滤介质，而内侧处于真空状态，液体在板的外侧，常常它的过滤面有一部分浸在液体中，如转鼓式真空滤机和旋转叶片真空过滤机，它们在转动中经过了过滤，洗涤，吸干和卸料过程。但也有一类滤机它们的过滤面是水平放置的，如连续水平真空带式过滤机，倾覆盘式过滤机，转台式过滤机等。 4、 离心式 在一个转动的圆筒内固定有过滤介质，悬浮液进入转鼓，在离心力的作用下滤液通过过滤介质流出转鼓，滤饼留在转鼓内。滤饼的排出可以是间歇的（上悬式三足离心机）也可以是连续的（刮刀卸料的离心过滤机），所发离心式过滤机也可以分为间歇式和边续式两大类。 昆山菲萝环保工程装备有限公司 第 2 页 共 8 页 2 三、过滤速度和过滤实验 1、过滤速度 单位时间内过过滤介质的液体量（dV/dt）m3/sec称作为过滤速度。它和过滤压力差（△p）和过滤面积（A）成比例，而与过滤介质阻力（Rm）和滤饼阻力（Rc），滤液的粘度（u）成反比例， dV/dt=△p.A/(Ro+Rm)μ , m3/s(1) 这里，Rm在某一过滤循环中可视为一定值，Rc在过滤进行中为一个与滤饼厚度L成比例的变量，它可以用下式来表示： Rc=kL=k 由物料衡算可得到湿滤饼的质量M。 Mc= 将式（3）代入式（2）得到 R c=k·m·C·ρ ·V/(1-m·C)ρc·A 比阻力系数： αm =K...
