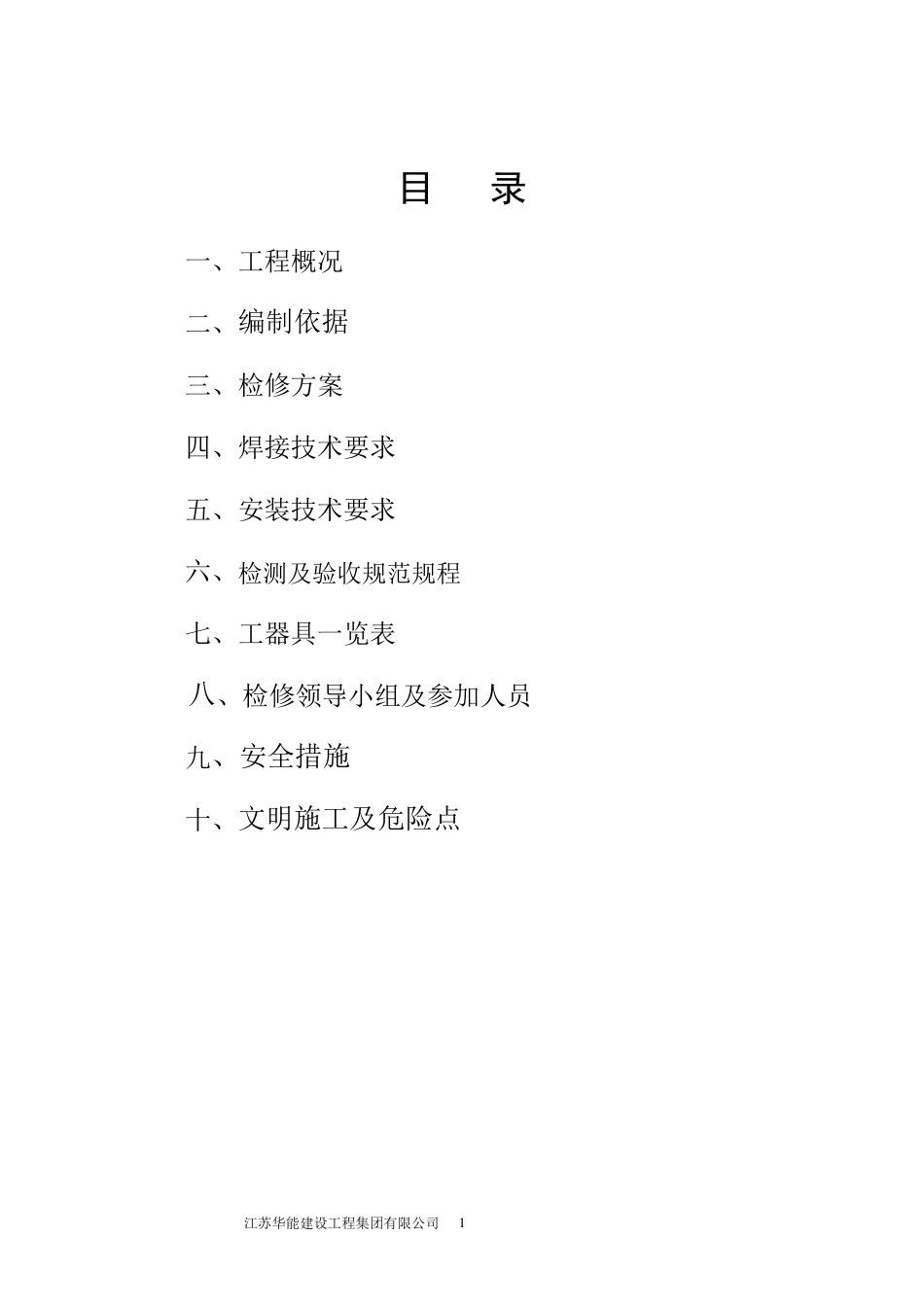

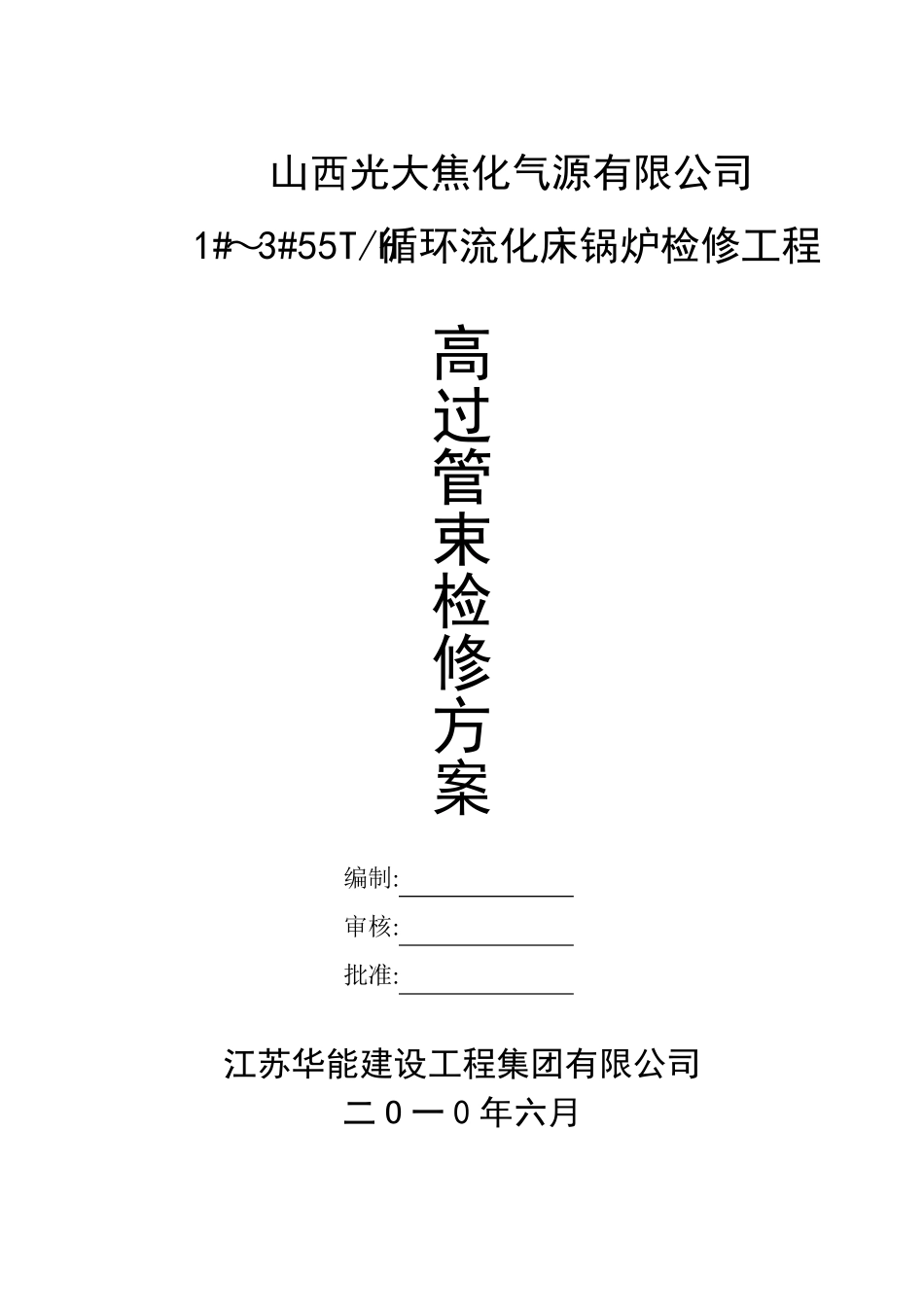

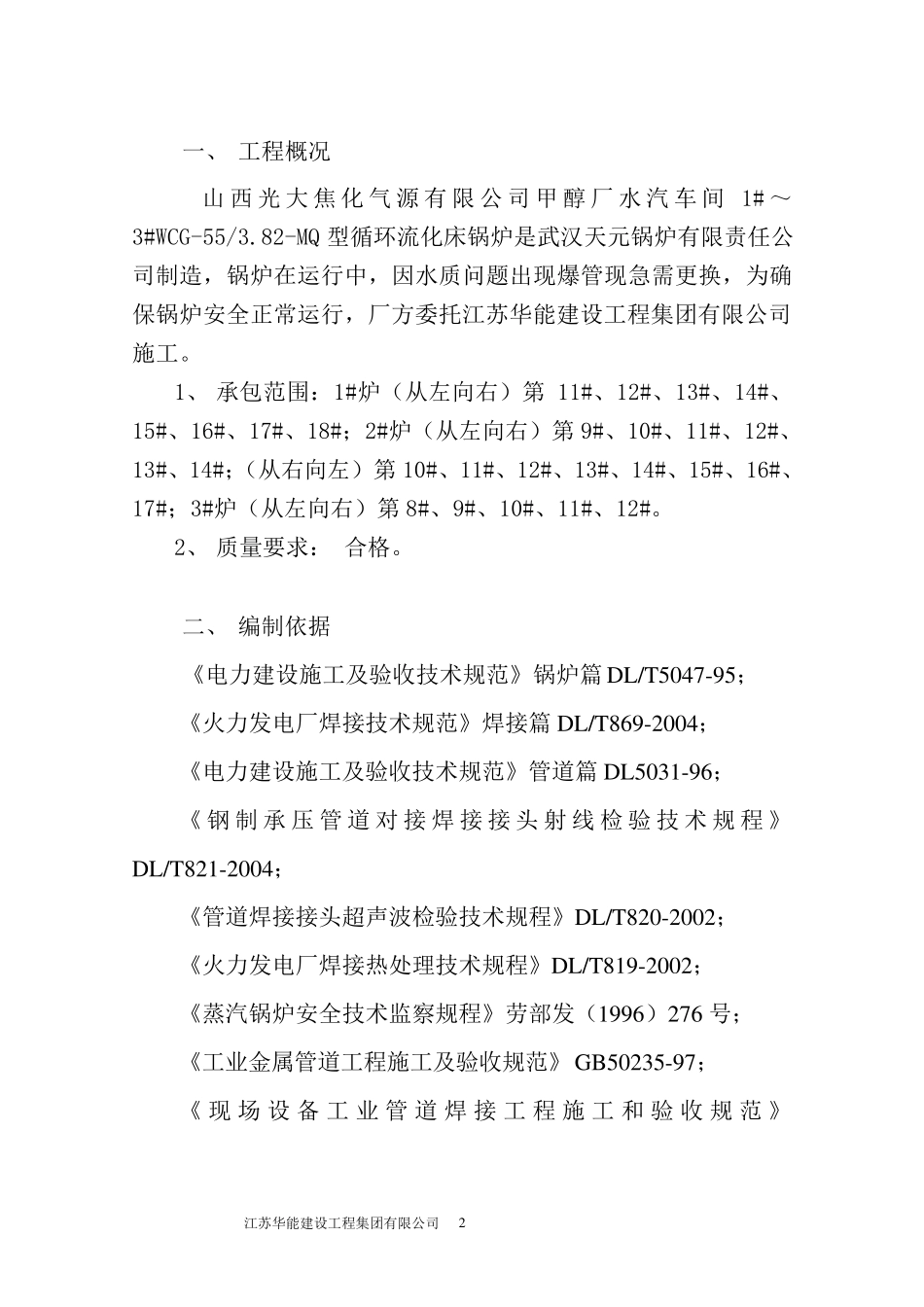

山西光大焦化气源有限公司 1#～3#55T/H循环流化床锅炉检修工程 高 过 管 束 检 修 方 案 编制: 审核: 批准: 江苏华能建设工程集团有限公司 二O 一 0 年六月 江苏华能建设工程集团有限公司 1 目 录 一、工程概况 二、编制依据 三、检修方案 四、焊接技术要求 五、安装技术要求 六、检测及验收规范规程 七、工器具一览表 八、检修领导小组及参加人员 九、安全措施 十、文明施工及危险点 江苏华能建设工程集团有限公司 2 一、 工程概况 山 西 光 大 焦 化 气 源 有限公司甲 醇 厂 水 汽 车 间 1# ～3#WCG-55/3.82-MQ 型循环流化床锅炉是武汉天元锅炉有限责任公司制造，锅炉在运行中，因水质问题出现爆管现急需更换，为确保锅炉安全正常运行，厂方委托江苏华能建设工程集团有限公司施工。 1、 承包范围：1#炉（从左向右）第 11#、12#、13#、14#、15#、16#、17#、18#；2#炉（从左向右）第 9#、10#、11#、12#、13#、14#；（从右向左）第 10#、11#、12#、13#、14#、15#、16#、17#；3#炉（从左向右）第 8#、9#、10#、11#、12#。 2、 质量要求： 合格。 二、 编制依据 《电力建设施工及验收技术规范》锅炉篇 DL/T5047-95； 《火力发电厂焊接技术规范》焊接篇 DL/T869-2004； 《电力建设施工及验收技术规范》管道篇 DL5031-96； 《 钢 制 承 压 管 道 对 接 焊 接 接 头 射 线 检 验 技 术 规 程》DL/T821-2004； 《管道焊接接头超声波检验技术规程》DL/T820-2002； 《火力发电厂焊接热处理技术规程》DL/T819-2002； 《蒸汽锅炉安全技术监察规程》劳部发（1996）276 号； 《工业金属管道工程施工及验收规范》GB50235-97； 《 现 场 设备 工业 管 道 焊 接 工程施 工和 验 收 规 范 》 江苏华能建设工程集团有限公司 3 GB-50236-98； 三、检修方案 检修目的：拆除原有爆管过热器管束管段，使其恢复原有管路功能，安全地投入生产运行。 例：1#炉 1 、拆除方案 1.1 将1#炉24.82m 层爆管处密封罩型材及炉墙外护板割除,拆除爆管处保温材料及耐火材料，留有检修通道。 炉墙拆除示意图： 将拆除保温砖、耐火砖完好地拆除，填放 在平台上，以便恢复使用，缩短检修时间。 1.2 将高过蛇形管ф42×4(材质 12CY1MOVG/GB5310)与图号1.338-0303-11-0 高过出口集箱相连焊缝割断,（从原有焊缝中间割），另一端距第二个 U 型弯直管(200...
