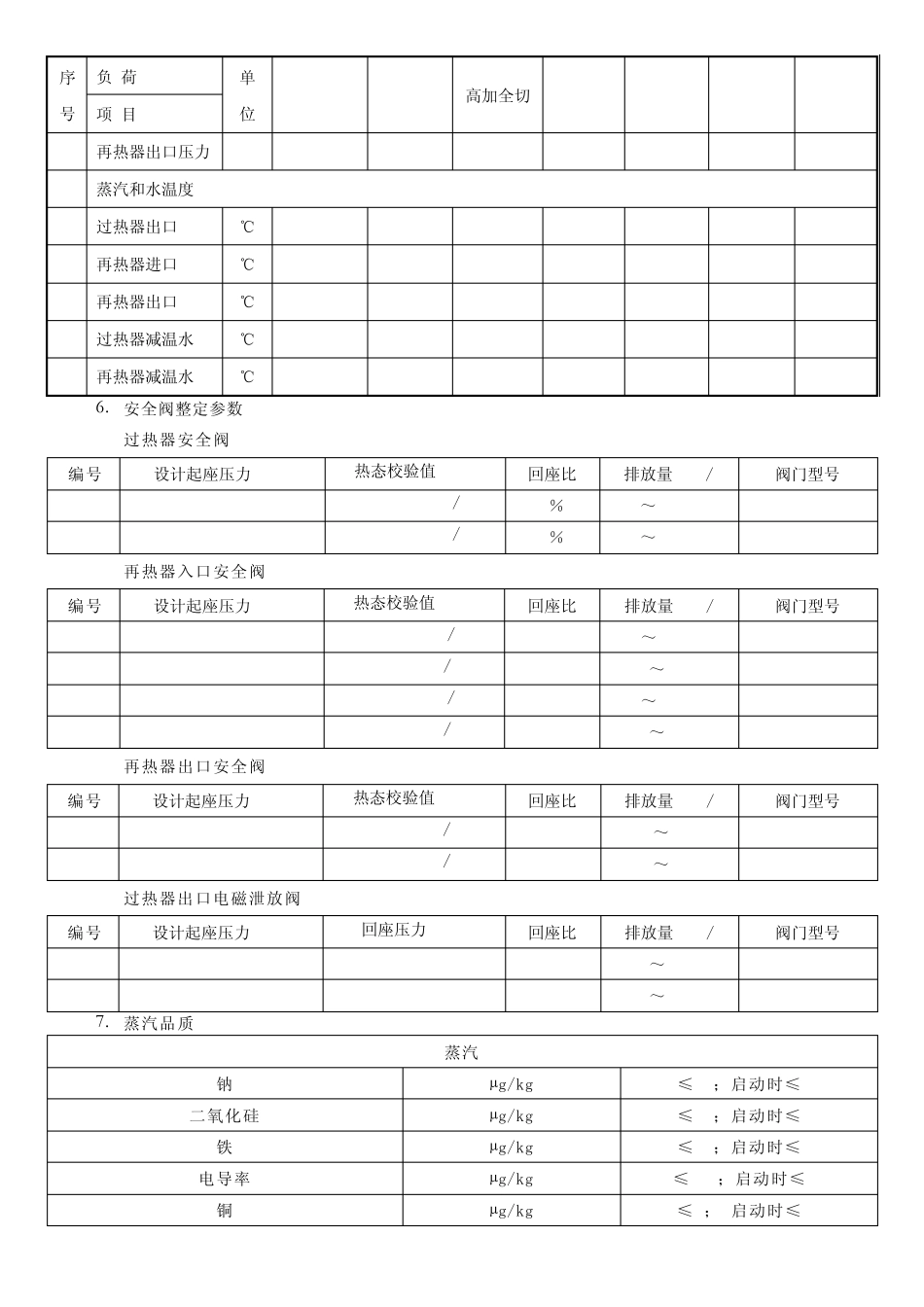

过热蒸汽和再热蒸汽及减温水系统 一、 设备资料 1. 我厂炉膛内前墙布置有六片中温过热器管屏、六片高温过热器管屏，六片高温再热器管屏及一片水冷隔墙，后墙布置两片水冷蒸发屏。尾部采用双烟道结构，前烟道布置了三组低温再热器，后烟道布置四组低温过热器。 2. 过热器系统中设有两级喷水减温器，分别布置与屏过前后。再热器系统中布置有事故喷水减温器和微喷水减温器，分别布置于低再前后。过热器减温水来自给水母管，再热器减温水来自给水泵中间抽头。 3. 低温过热器、低温再热器管组采用长伸缩式吹灰器吹灰，低温过热器管组间8只，低温再热器管组间6只。 4. 主要设计参数 序 号 项 目 单 位 设计参数 备 注 1 额定蒸发量 t/h 1018 2 再热蒸汽量 t/h 846.5 4 过热蒸汽压力（表压力） MPa.g 17.4 5 再热蒸汽进口压力（表压力） MPa.g 3.57 6 再热蒸汽出口压力（表压力） MPa.g 3.38 7 过热蒸汽温度 ℃ 541 8 再热蒸汽进口温度 ℃ 320 9 再热蒸汽出口温度 ℃ 541 5. 锅炉热力性能计算数据 序 号 负 荷 单 位 BMCR BRL 高加全切 100% THA 75% THA 50% THA 30% BMCR 项 目 1 蒸汽及水流量 过热器出口 t/h 1125 1060.8 855 975.7 732 488 394 再热器出口 t/h 876 826 665.8 760 570 379.9 307 过热器一级喷水 t/h 37.5 35.36 28.5 32.52 24.39 16.26 9.76 过热器二级喷水 t/h 18.75 17.68 14.25 16.26 12.2 8.13 0 再热器喷水(正常/事故) t/h 0/43.8 0/41.3 0/33.3 0/37.99 0/28.49 0/18.99 0/11.4 2 蒸汽及水压力 过热器出口压力 MPa 17.5 17.5 17.5 17.5 17.5 11.68 8.7 过热器总压降 MPa 1.32 1.175 1.017 1.154 0.676 0.3 0.108 再热器进口压力 MPa 4.07 3.716 3.47 3.599 2.84 2.16 1.14 序 号 负 荷 单 位 BMCR BRL 高加全切 100% THA 75% THA 50% THA 30% BMCR 项 目 再热器出口压力 MPa 3.89 3.536 3.29 3.484 2.74 2.11 1.06 3 蒸汽和水温度 过热器出口 ℃ 541 541 541 541 541 541 525 再热器进口 ℃ 333 325.6 318 320.9 318 316 275 再热器出口 ℃ 541 541 541 541 541 541 500 过热器减温水 ℃ 178 175 175 173.5 172 170 167 再热器减温水 ℃ 178 175 175 173.5 172 170 167 6 . 安全阀整定参...
