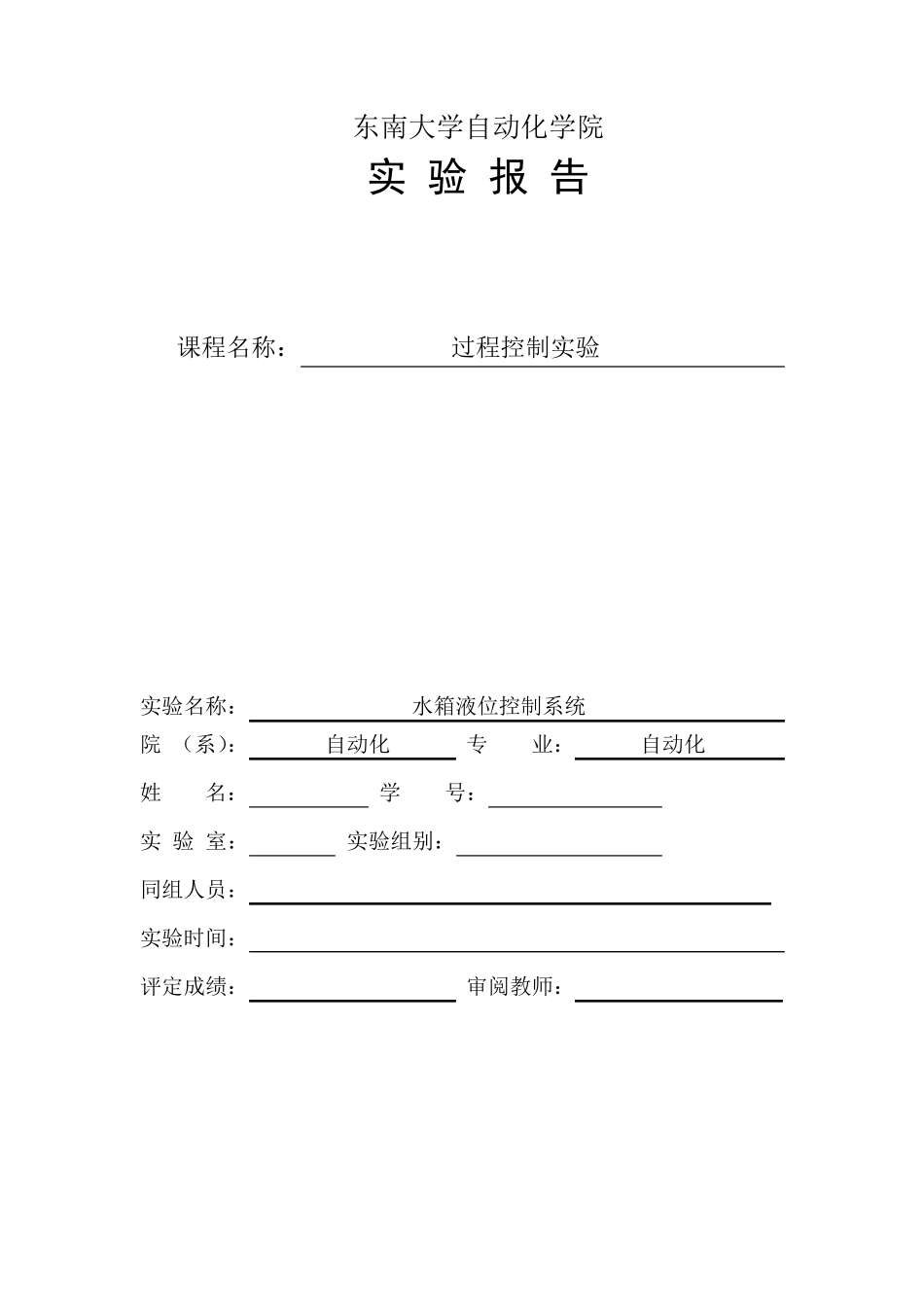

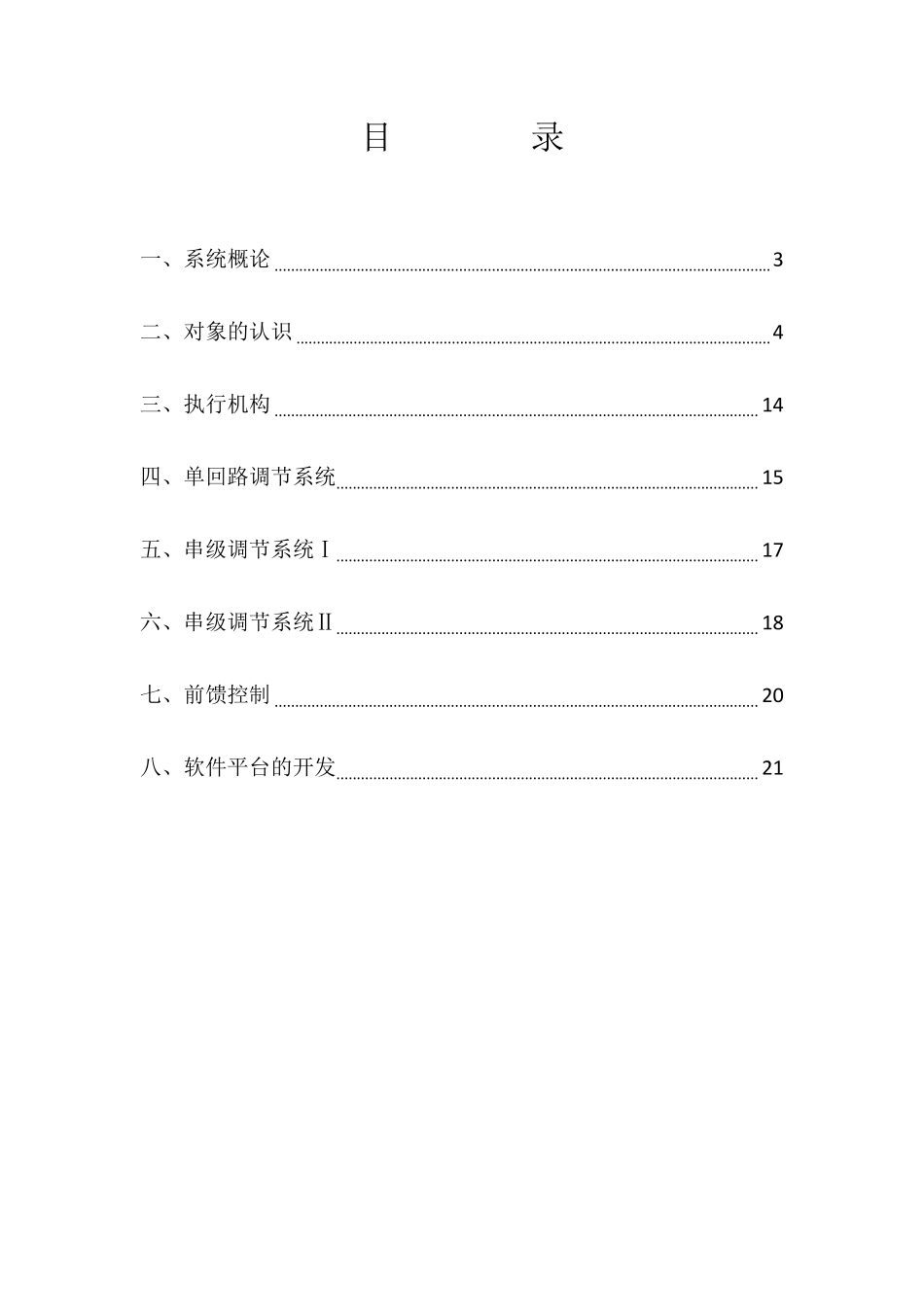

东南大学自动化学院 实 验 报 告 课程名称： 过程控制实验 实验名称： 水箱液位控制系统 院 （系）： 自动化 专 业： 自动化 姓 名： 学 号： 实 验 室： 实验组别： 同组人员： 实验时间： 评定成绩： 审阅教师： 目 录 一、系统概论 ......................................................................................................................... 3 二、对象的认识 .................................................................................................................... 4 三、执行机构 ...................................................................................................................... 14 四、单回路调节系统....................................................................................................... 15 五、串级调节系统Ⅰ....................................................................................................... 17 六、串级调节系统Ⅱ....................................................................................................... 18 七、前馈控制 ...................................................................................................................... 20 八、软件平台的开发....................................................................................................... 21 一、 系统概论 1.1 实验设备 1.1.1 组成器件 图1.1 实验设备正面图 图1.2 实验设备背面图 本实验设备包含水箱、加热器、变频器、泵、电动阀、电磁阀、进水阀、出水阀、增压器、流量计、压力传感器、温度传感器、操作面板等。 1.1.2 铭牌 ·加热控制器： 功率1500w，电源220V（单相输入） ·泵： Q40-150L/min，H2.5-7m，Hmax2.5m，380V，VL450V， IP44，50Hz，2550rpm，1.1kw，HP1.5，In2.8A，ICL B ·全自动微型家用增压器： 型号15WZ-10，单相电容运转马达 最高扬程10m，最大流量20L/min，级数2，转速2800rmp，电压220V， 电流0.36A，频率50Hz，电容3.5µF，功率80w，绝缘等级 E ·LWY-C 型涡轮流量计： 口径4-200mm，介质温度-20—+100℃，环境温度-20—+45℃，供电电源+24V， 标准信号输出4-20mA，负载0-750Ω，精确度±0....
