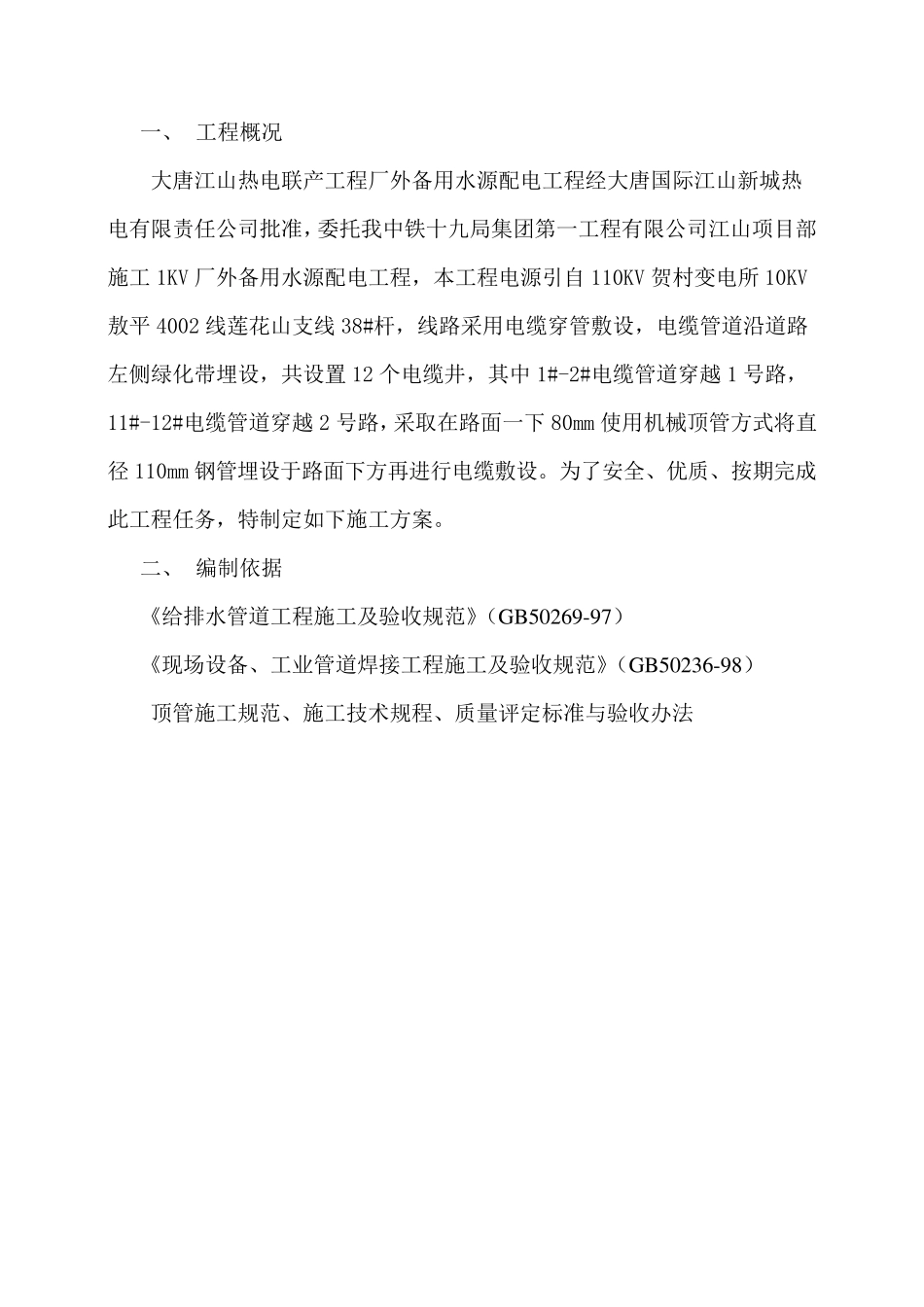

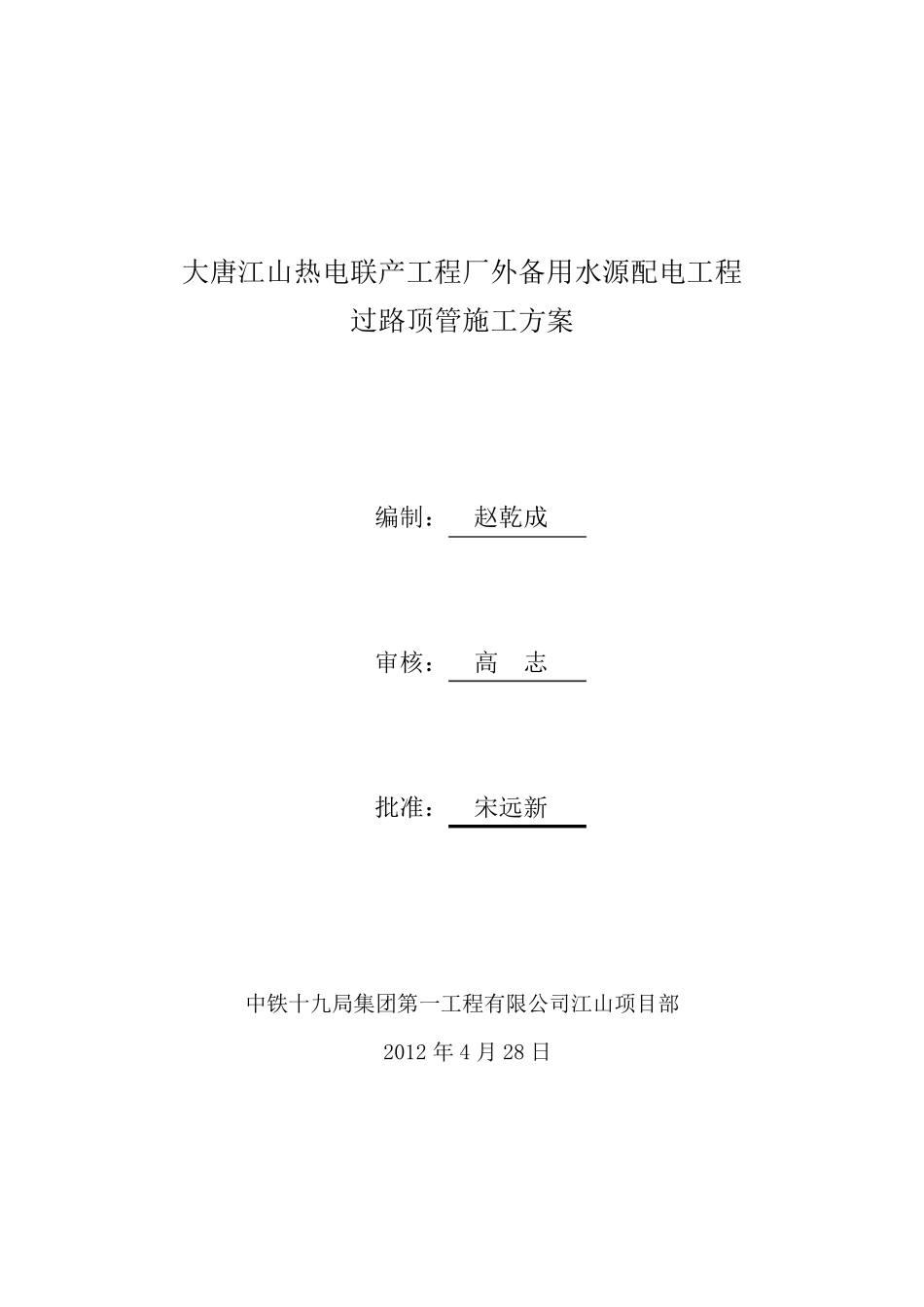

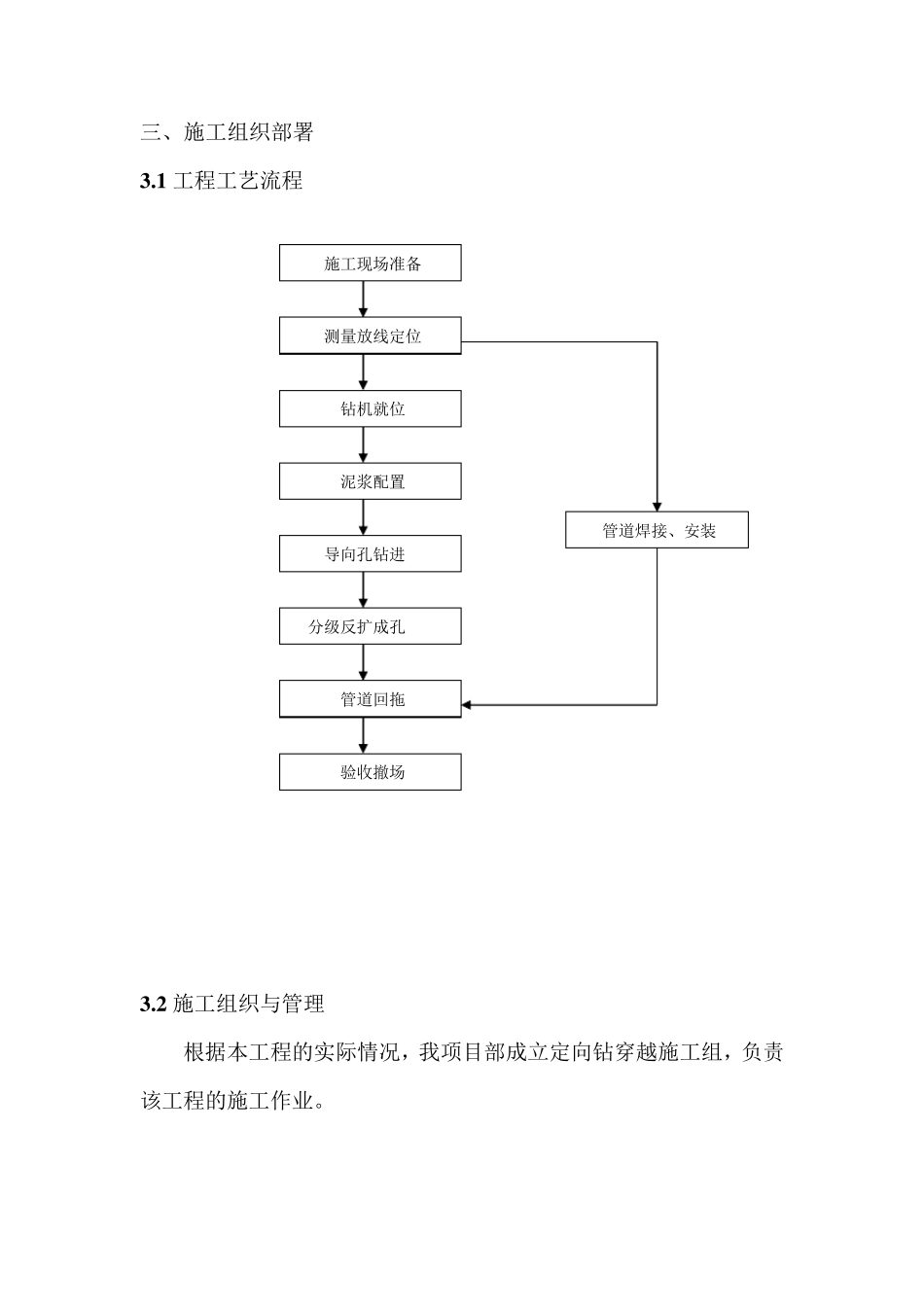

大唐江山热电联产工程厂外备用水源配电工程 过路顶管施工方案 编制： 赵乾成 审核： 高 志 批准： 宋远新 中铁十九局集团第一工程有限公司江山项目部 2012 年 4 月 28 日 一、 工程概况 大唐江山热电联产工程厂外备用水源配电工程经大唐国际江山新城热电有限责任公司批准，委托我中铁十九局集团第一工程有限公司江山项目部施工 1KV 厂外备用水源配电工程，本工程电源引自 110KV 贺村变电所 10KV敖平 4002 线莲花山支线 38#杆，线路采用电缆穿管敷设，电缆管道沿道路左侧绿化带埋设，共设置 12 个电缆井，其中 1#-2#电缆管道穿越 1 号路，11#-12#电缆管道穿越 2 号路，采取在路面一下 80mm 使用机械顶管方式将直径 110mm 钢管埋设于路面下方再进行电缆敷设。为了安全、优质、按期完成此工程任务，特制定如下施工方案。 二、 编制依据 《给排水管道工程施工及验收规范》（GB50269-97） 《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98） 顶管施工规范、施工技术规程、质量评定标准与验收办法 三、施工组织部署 3 .1 工程工艺流程 3 .2 施工组织与管理 根据本工程的实际情况，我项目部成立定向钻穿越施工组，负责该工程的施工作业。 施工现场准备 测量放线定位 钻机就位 泥浆配置 导向孔钻进 分级反扩成孔 管道回拖 验收撤场 管道焊接、安装 工程项目管理组织及岗位责任框图 施工人员组织表 岗 位 职 责 人 数 项目副经理 负责指挥组织生产，协调对外关系，对工程技术质量、安全，进度等全面管理 1 技术负责人 负责工程技术工作 1 施工队长 负责施工队施工，协调各工序间操作 1 钻机操作员 操作导向钻机 1 控向员 负责导向 1 机械、电工 负责维修使机械正常运转 1 技工 2 总计 8 3 .3 施工准备 3 .3 .1 施工平面 a. 施工用电需求，根据现场实际情况，采用发电机或接电； 项目副经理 项目总工程师 技术负责人 施工队长 施工机组 b. 施工用水、生活用水根据现场情况就近取水； c. 临时排污：由于施工场地为开发区道路旁，施工污水、泥浆采用专用运输车运到指定地点排放。 3 .3 .2 材料准备 本工程采用定向钻方式铺管，由于水平定向钻铺管工程为连续施工，工程开工前，管材、焊材、各种材料提前到场。 3 .3 .3 设备准备 钻机及主要配套机具见下表： 序号 名称 规格型号 数量 单位 备注 1 水平定向钻机 FDP-2...
