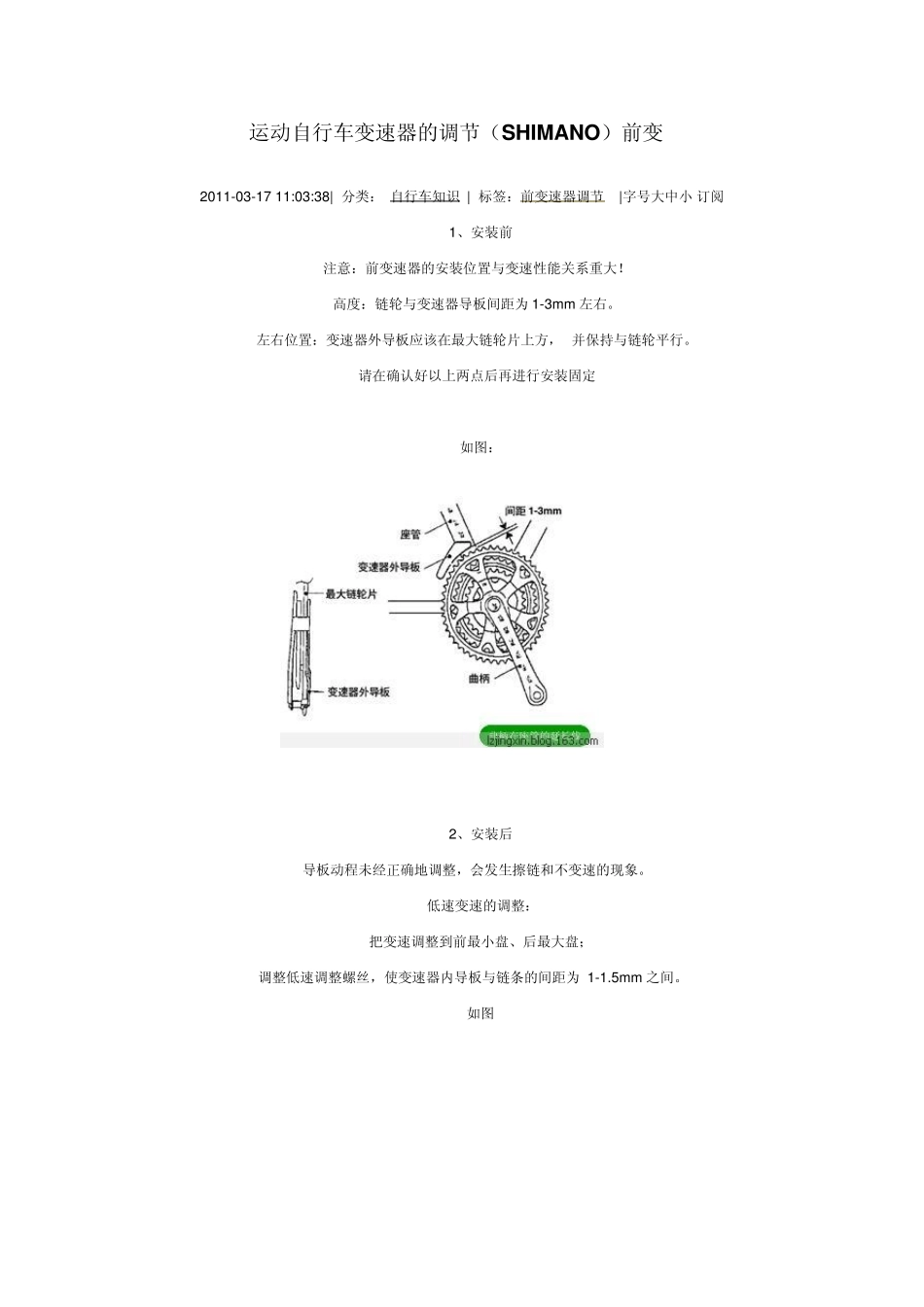

运动自行车变速器的调节(SHIMANO)前变_第1页
1/13

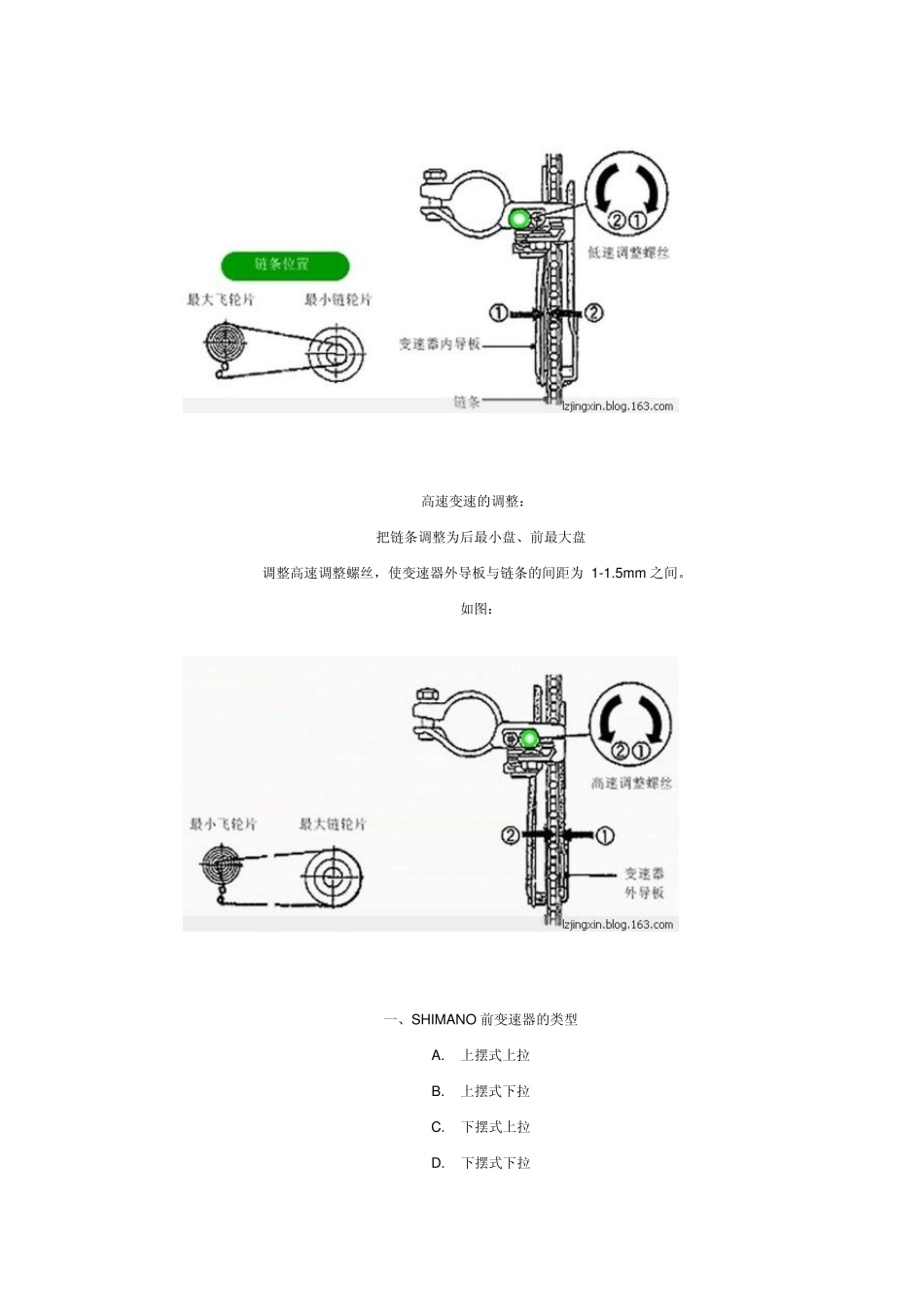

运动自行车变速器的调节(SHIMANO)前变_第2页
2/13

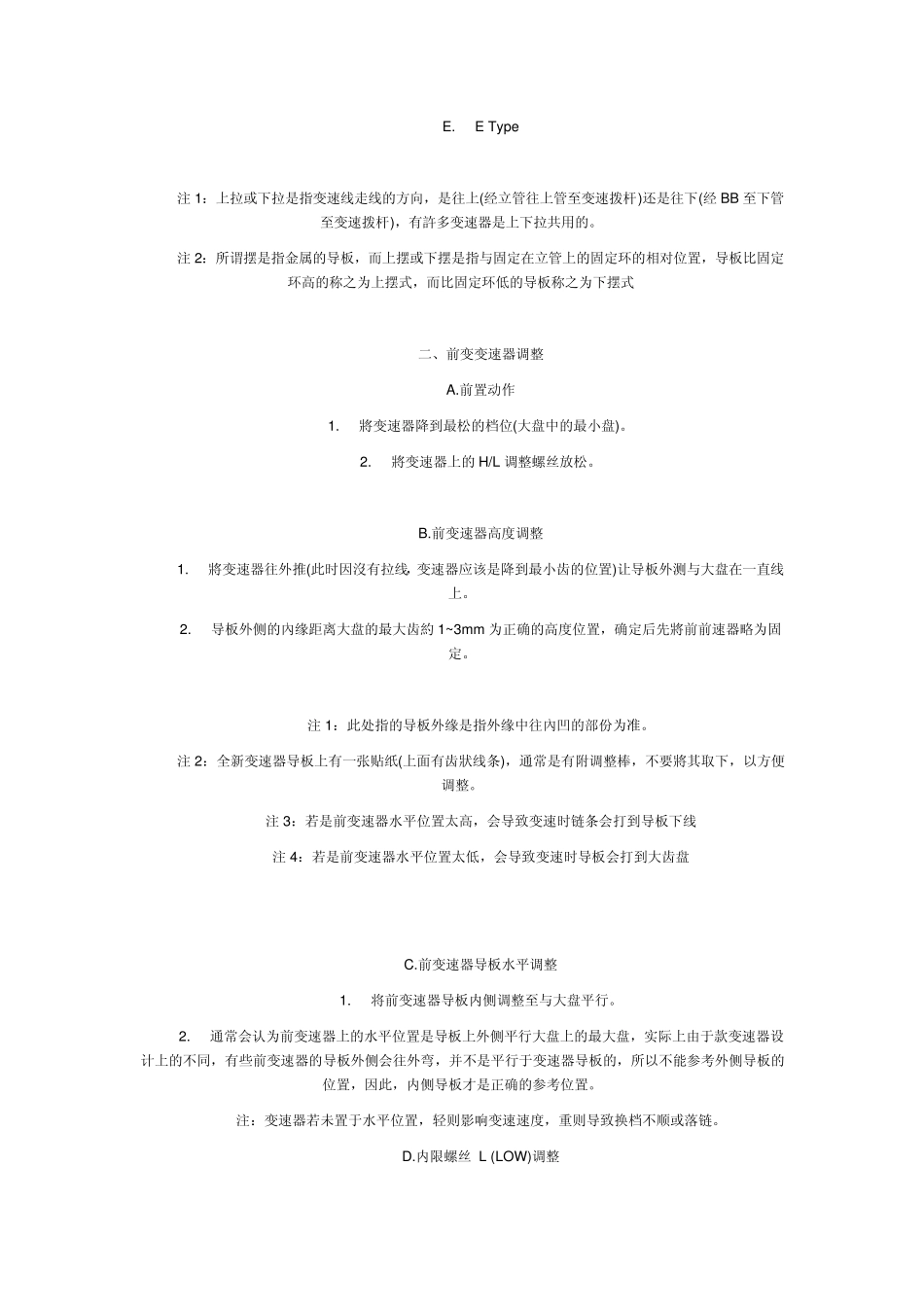

运动自行车变速器的调节(SHIMANO)前变_第3页
3/13
运动自行车变速器的调节(SHIMANO)前变 2011-03-17 11:03:38| 分类: 自行车知识 | 标签:前变速器调节 |字号大中小 订阅 1、安装前 注意:前变速器的安装位置与变速性能关系重大! 高度:链轮与变速器导板间距为 1-3mm 左右。 左右位置:变速器外导板应该在最大链轮片上方, 并保持与链轮平行。 请在确认好以上两点后再进行安装固定 如图: 2、安装后 导板动程未经正确地调整,会发生擦链和不变速的现象。 低速变速的调整: 把变速调整到前最小盘、后最大盘; 调整低速调整螺丝,使变速器内导板与链条的间距为 1-1.5mm 之间。 如图 高速变速的调整: 把链条调整为后最小盘、前最大盘 调整高速调整螺丝,使变速器外导板与链条的间距为 1-1.5m m 之间。 如图: 一、SHIMANO 前变速器的类型 A. 上摆式上拉 B. 上摆式下拉 C. 下摆式上拉 D. 下摆式下拉 E. E Type 注1:上拉或下拉是指变速线走线的方向,是往上(经立管往上管至变速拨杆)还是往下(经BB 至下管至变速拨杆),有許多变速器是上下拉共用的。 注2:所谓摆是指金属的导板,而上摆或下摆是指与固定在立管上的固定环的相对位置,导板比固定环高的称之为上摆式,而比固定环低的导板称之为下摆式 二、前变变速器调整 A.前置动作 1. 將变速器降到最松的档位(大盘中的最小盘)。 2. 將变速器上的H/L 调整螺丝放松。 B.前变速器高度调整 1. 將变速器往外推(此时因沒有拉线,变速器应该是降到最小齿的位置)让导板外测与大盘在一直线上。 2. 导板外侧的內缘距离大盘的最大齿約 1~3mm 为正确的高度位置,确定后先將前前速器略为固定。 注1:此处指的导板外缘是指外缘中往內凹的部份为准。 注2:全新变速器导板上有一张贴纸(上面有齿狀线条),通常是有附调整棒,不要將其取下,以方便调整。 注3:若是前变速器水平位置太高,会导致变速时链条会打到导板下线 注4:若是前变速器水平位置太低,会导致变速时导板会打到大齿盘 C.前变速器导板水平调整 1. 将前变速器导板内侧调整至与大盘平行。 2. 通常会认为前变速器上的水平位置是导板上外侧平行大盘上的最大盘,实际上由于款变速器设计上的不同,有些前变速器的导板外侧会往外弯,并不是平行于变速器导板的,所以不能参考外侧导板的位置,因此,内侧导板才是正确的参考位置。 注:变速器若未置于水平位置,轻则影响变速速度,重则导致换档不顺或落链。 D.内限螺丝 L (LOW)调整...
