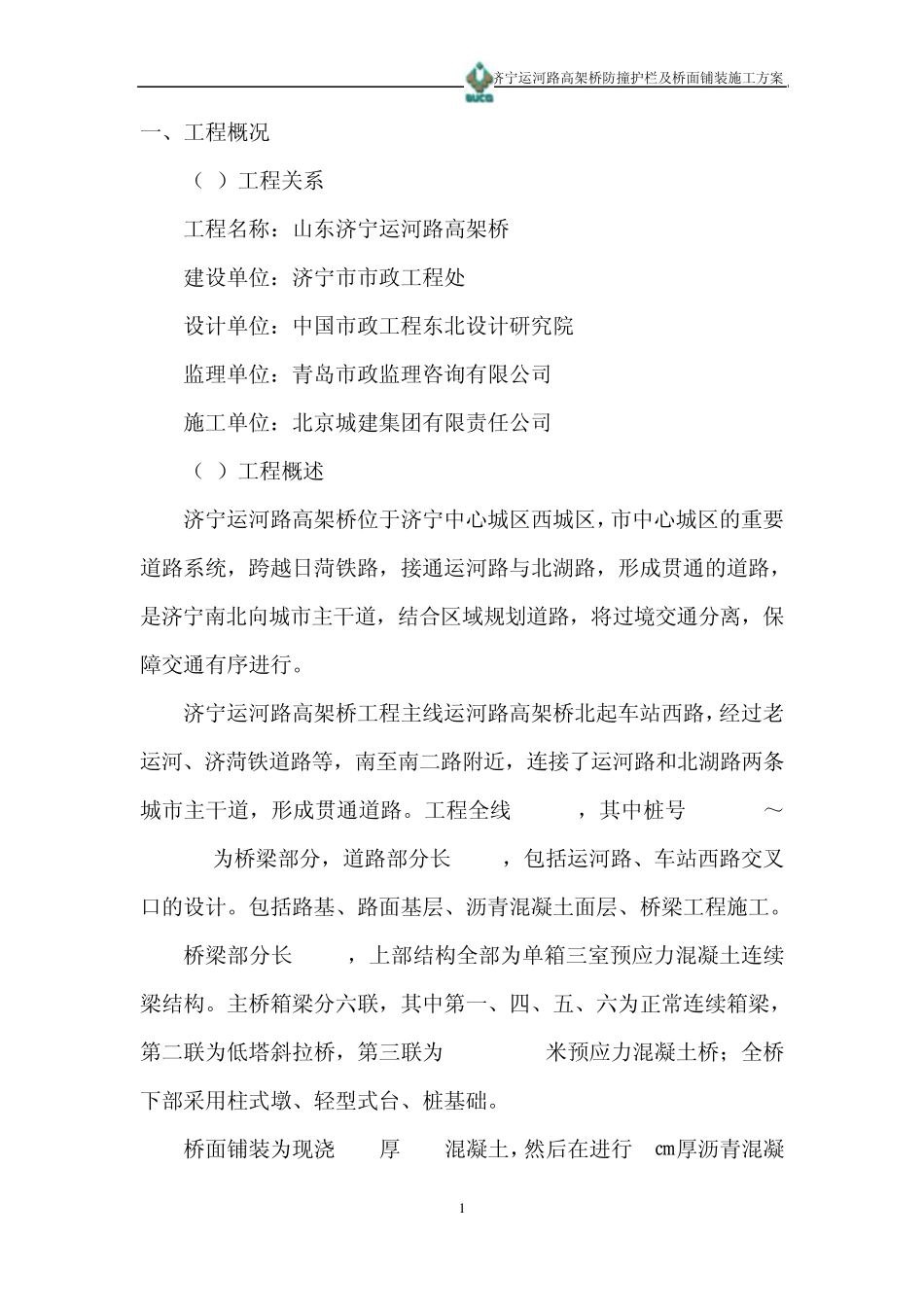

运河路高架桥桥面铺装及防撞护栏施工方案_第1页
1/12

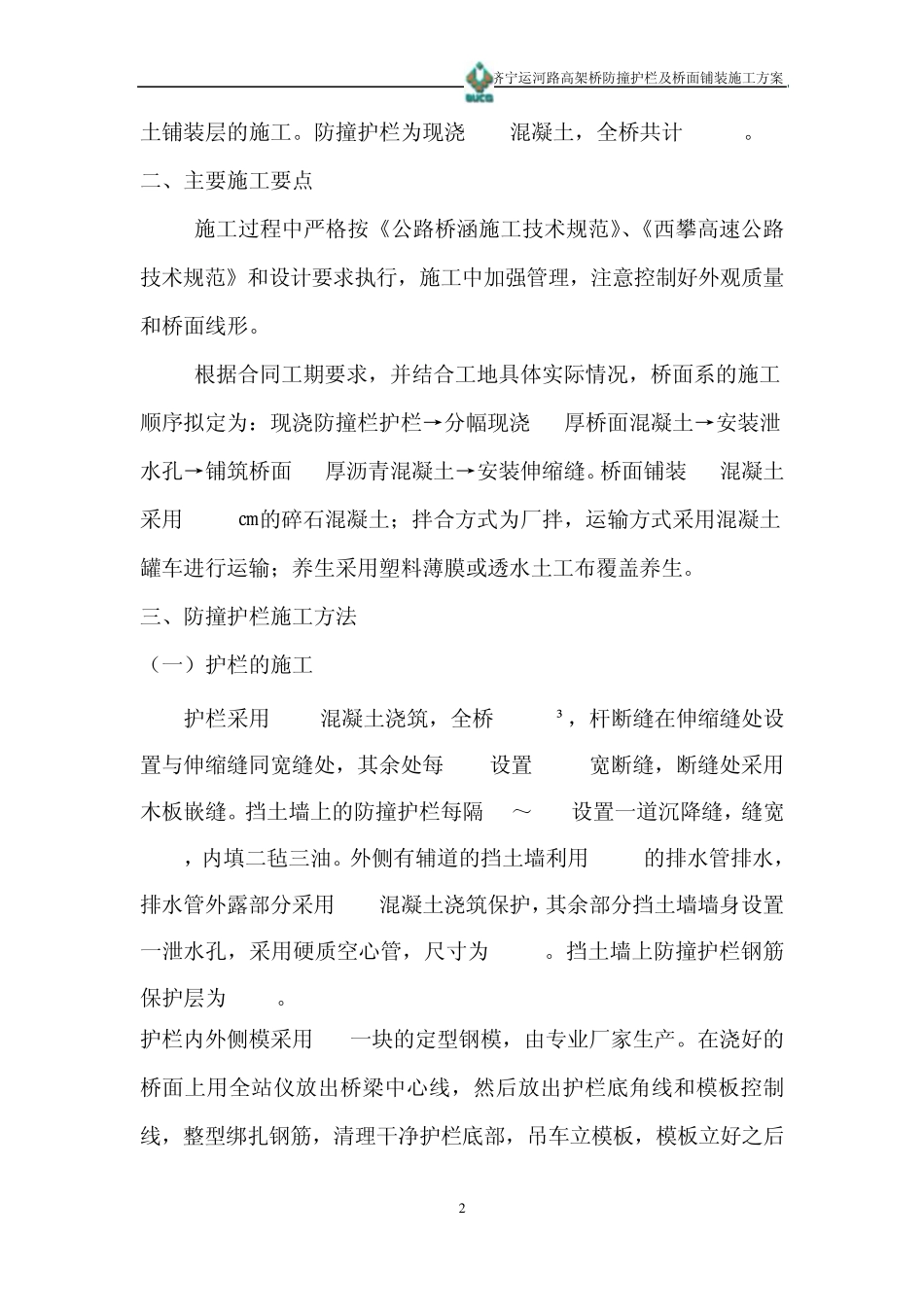

运河路高架桥桥面铺装及防撞护栏施工方案_第2页
2/12

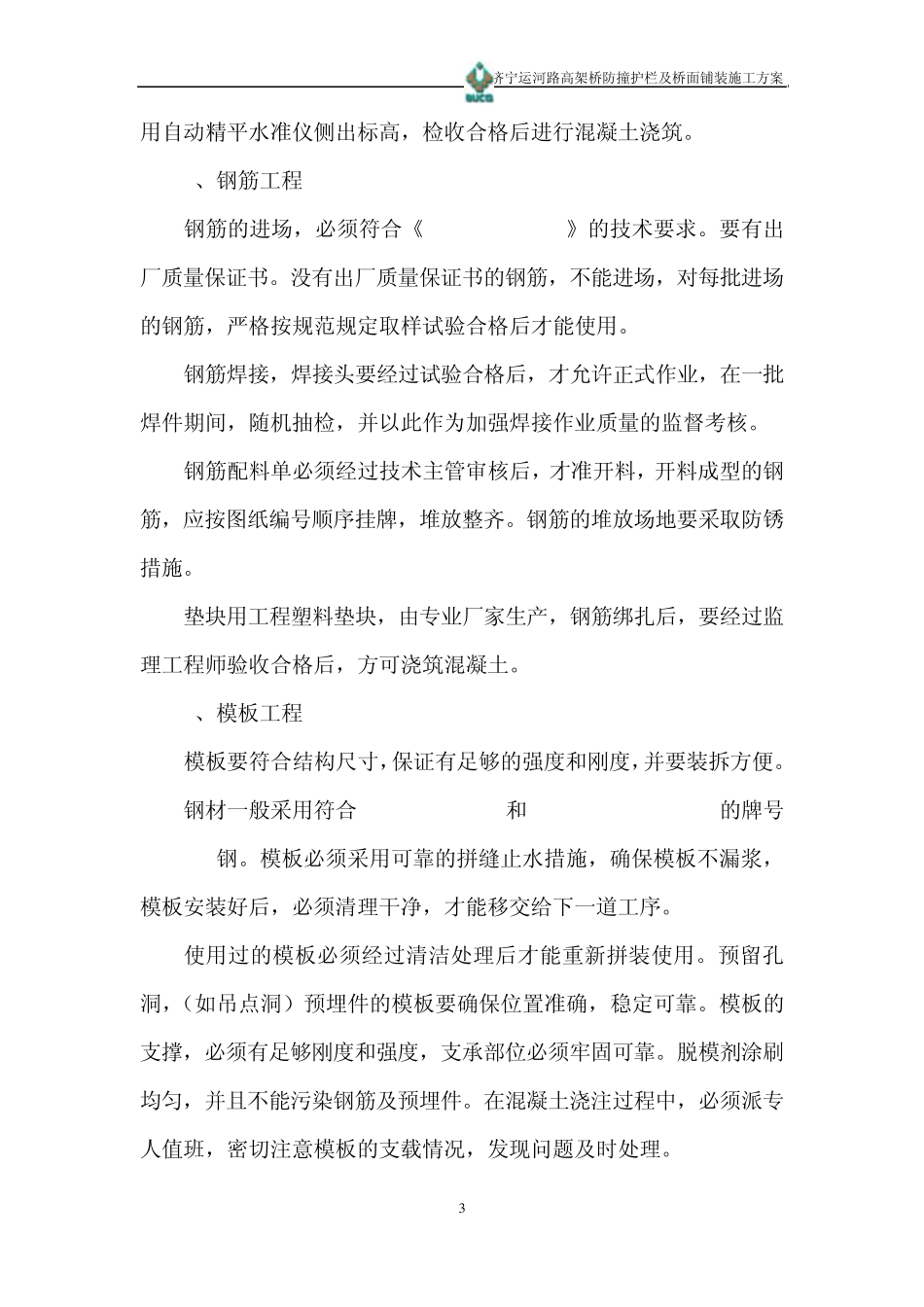

运河路高架桥桥面铺装及防撞护栏施工方案_第3页
3/12
济宁运河路高架桥防撞护栏及桥面铺装施工方案 1 一、工程概况 (1)工程关系 工程名称:山东济宁运河路高架桥 建设单位:济宁市市政工程处 设计单位:中国市政工程东北设计研究院 监理单位:青岛市政监理咨询有限公司 施工单位:北京城建集团有限责任公司 (2)工程概述 济宁运河路高架桥位于济宁中心城区西城区,市中心城区的重要道路系统,跨越日菏铁路,接通运河路与北湖路,形成贯通的道路,是济宁南北向城市主干道,结合区域规划道路,将过境交通分离,保障交通有序进行。 济宁运河路高架桥工程主线运河路高架桥北起车站西路,经过老运河、济菏铁道路等,南至南二路附近,连接了运河路和北湖路两条城市主干道,形成贯通道路。工程全线 1125m,其中桩号 K0+114~K0+896为桥梁部分,道路部分长 343m,包括运河路、车站西路交叉口的设计。包括路基、路面基层、沥青混凝土面层、桥梁工程施工。 桥梁部分长 782m,上部结构全部为单箱三室预应力混凝土连续梁结构。主桥箱梁分六联,其中第一、四、五、六为正常连续箱梁,第二联为低塔斜拉桥,第三联为 46+78+46米预应力混凝土桥;全桥下部采用柱式墩、轻型式台、桩基础。 桥面铺装为现浇 8cm厚 C40混凝土,然后在进行 9㎝厚沥青混凝 济宁运河路高架桥防撞护栏及桥面铺装施工方案 2 土铺装层的施工。防撞护栏为现浇C30混凝土,全桥共计1125m。 二、主要施工要点 施工过程中严格按《公路桥涵施工技术规范》、《西攀高速公路技术规范》和设计要求执行,施工中加强管理,注意控制好外观质量和桥面线形。 根据合同工期要求,并结合工地具体实际情况,桥面系的施工顺序拟定为:现浇防撞栏护栏→分幅现浇8cm厚桥面混凝土→安装泄水孔→铺筑桥面9cm厚沥青混凝土→安装伸缩缝。桥面铺装C40混凝土采用0.5-2㎝的碎石混凝土;拌合方式为厂拌,运输方式采用混凝土罐车进行运输;养生采用塑料薄膜或透水土工布覆盖养生。 三、防撞护栏施工方法 (一)护栏的施工 护栏采用 C30混凝土浇筑,全桥1226m³,杆 断 缝在 伸缩缝处 设置 与 伸缩缝同宽 缝处 ,其 余 处 每 20m设置 20mm宽 断 缝,断 缝处 采用木 板 嵌 缝。挡 土墙 上 的防撞护栏每 隔 10~ 15m设置 一道 沉 降 缝,缝宽10mm,内 填 二毡 三油 。外侧 有 辅 道 的挡 土墙 利 用 50mm的排 水管排 水,排 水管外露 部 分采用 C20混凝土浇筑保 护,其 余 部 分挡 土墙 ...
