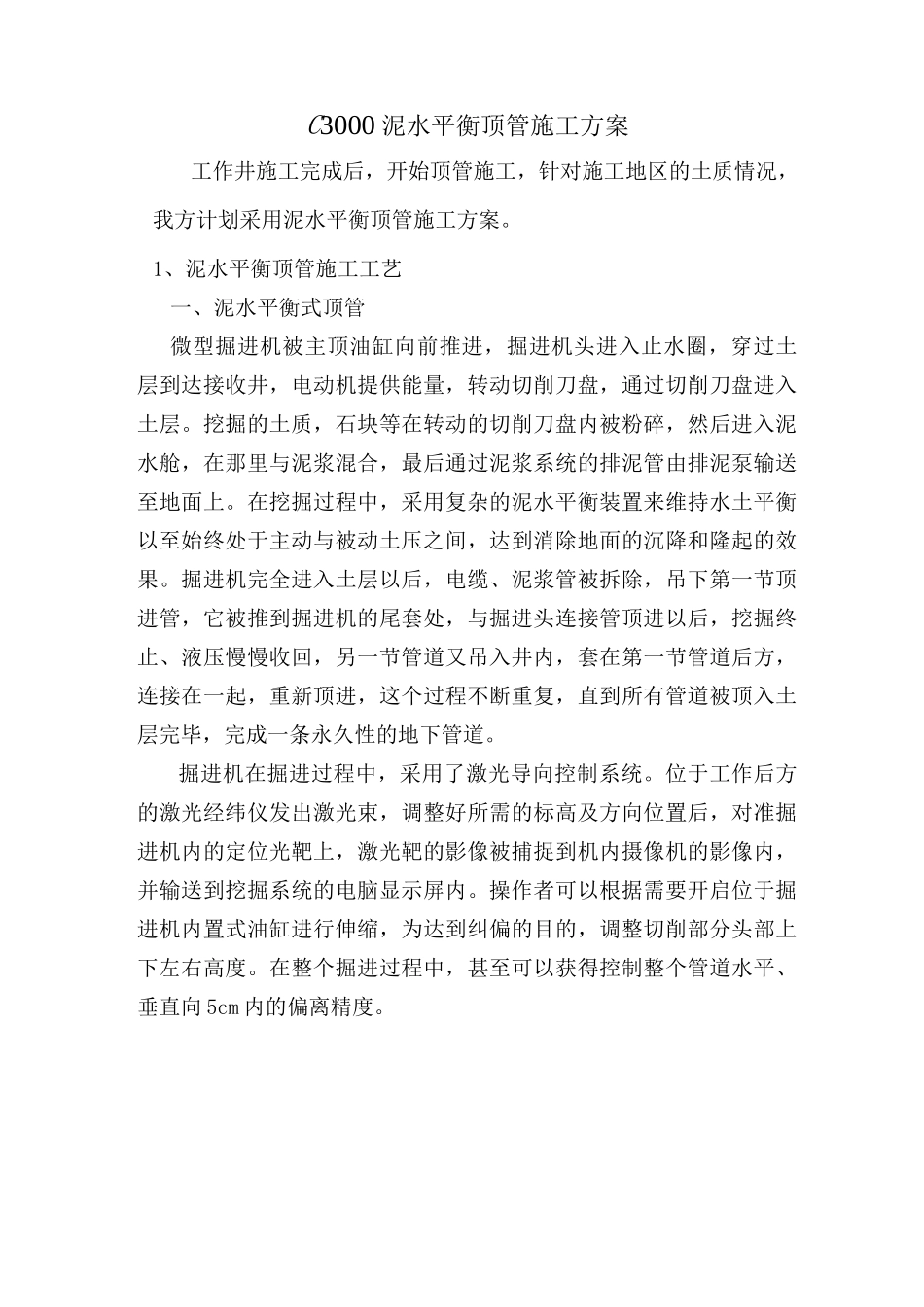

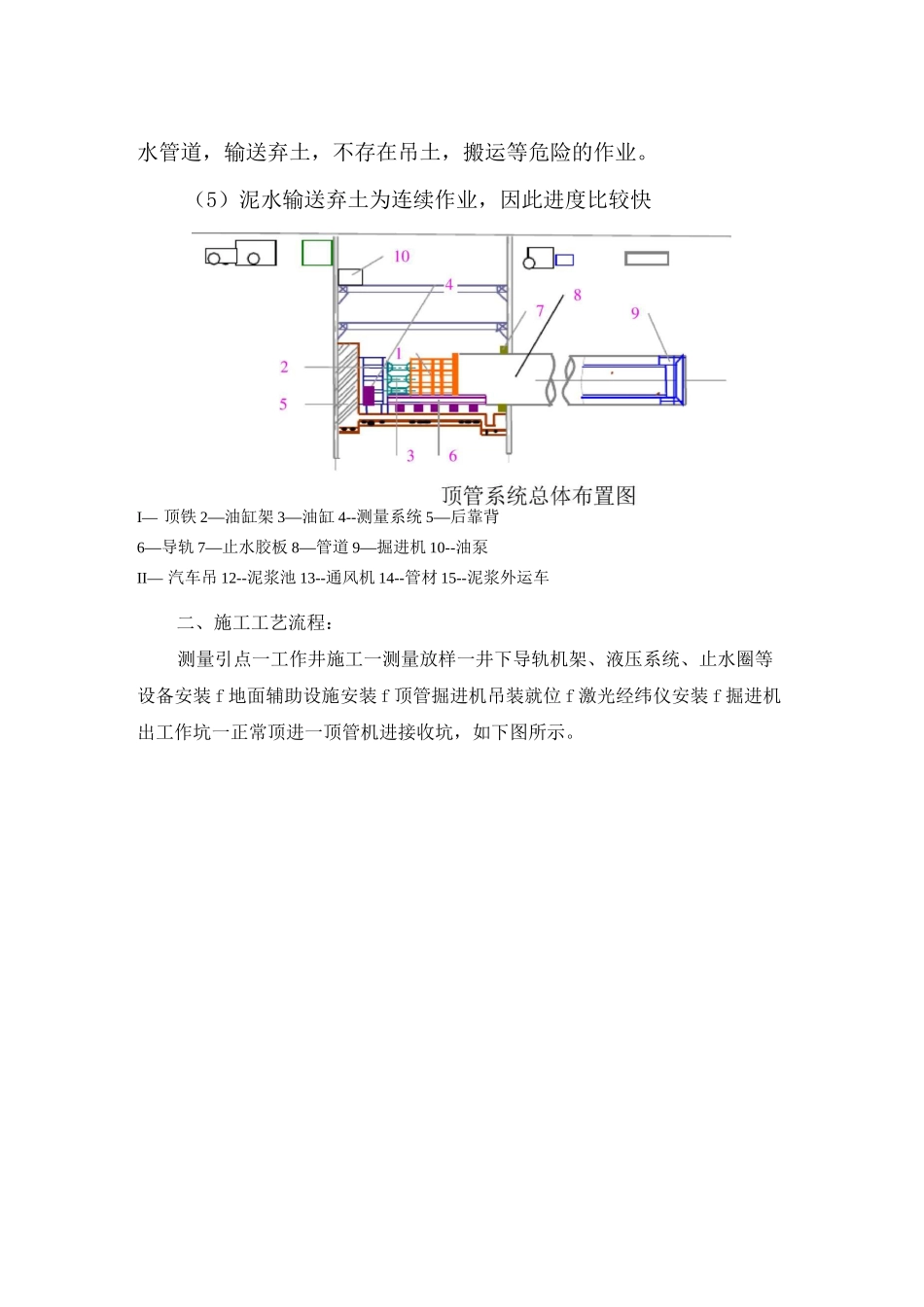

C3000 泥水平衡顶管施工方案工作井施工完成后，开始顶管施工，针对施工地区的土质情况，我方计划采用泥水平衡顶管施工方案。1、泥水平衡顶管施工工艺一、泥水平衡式顶管微型掘进机被主顶油缸向前推进，掘进机头进入止水圈，穿过土层到达接收井，电动机提供能量，转动切削刀盘，通过切削刀盘进入土层。挖掘的土质，石块等在转动的切削刀盘内被粉碎，然后进入泥水舱，在那里与泥浆混合，最后通过泥浆系统的排泥管由排泥泵输送至地面上。在挖掘过程中，采用复杂的泥水平衡装置来维持水土平衡以至始终处于主动与被动土压之间，达到消除地面的沉降和隆起的效果。掘进机完全进入土层以后，电缆、泥浆管被拆除，吊下第一节顶进管，它被推到掘进机的尾套处，与掘进头连接管顶进以后，挖掘终止、液压慢慢收回，另一节管道又吊入井内，套在第一节管道后方，连接在一起，重新顶进，这个过程不断重复，直到所有管道被顶入土层完毕，完成一条永久性的地下管道。掘进机在掘进过程中，采用了激光导向控制系统。位于工作后方的激光经纬仪发出激光束，调整好所需的标高及方向位置后，对准掘进机内的定位光靶上，激光靶的影像被捕捉到机内摄像机的影像内，并输送到挖掘系统的电脑显示屏内。操作者可以根据需要开启位于掘进机内置式油缸进行伸缩，为达到纠偏的目的，调整切削部分头部上下左右高度。在整个掘进过程中，甚至可以获得控制整个管道水平、垂直向 5cm 内的偏离精度。丰千nm 動力姑戚厚聖獰拌注人療水管道，输送弃土，不存在吊土，搬运等危险的作业。（5）泥水输送弃土为连续作业，因此进度比较快I— 顶铁 2—油缸架 3—油缸 4--测量系统 5—后靠背6—导轨 7—止水胶板 8—管道 9—掘进机 10--油泵II— 汽车吊 12--泥浆池 13--通风机 14--管材 15--泥浆外运车二、施工工艺流程：测量引点一工作井施工一测量放样一井下导轨机架、液压系统、止水圈等设备安装 f 地面辅助设施安装 f 顶管掘进机吊装就位 f 激光经纬仪安装 f 掘进机出工作坑一正常顶进一顶管机进接收坑，如下图所示。三、地面准备工作① 在顶管顶进施工前，按要求进行施工用电，用水，通道，排水及照明等设备的安装。施工用电每台套采用 150KW 的发电机组。水需从外拖运，要修进场简易便车道，保证施工管材料、设备及机具进场。还需铺毛渣石的场平。现场设备摆放空间至少需长 45 米，宽 55 米的平整封闭场平区域。② 施工材料，设备及机具必须备齐，以满足本工...
