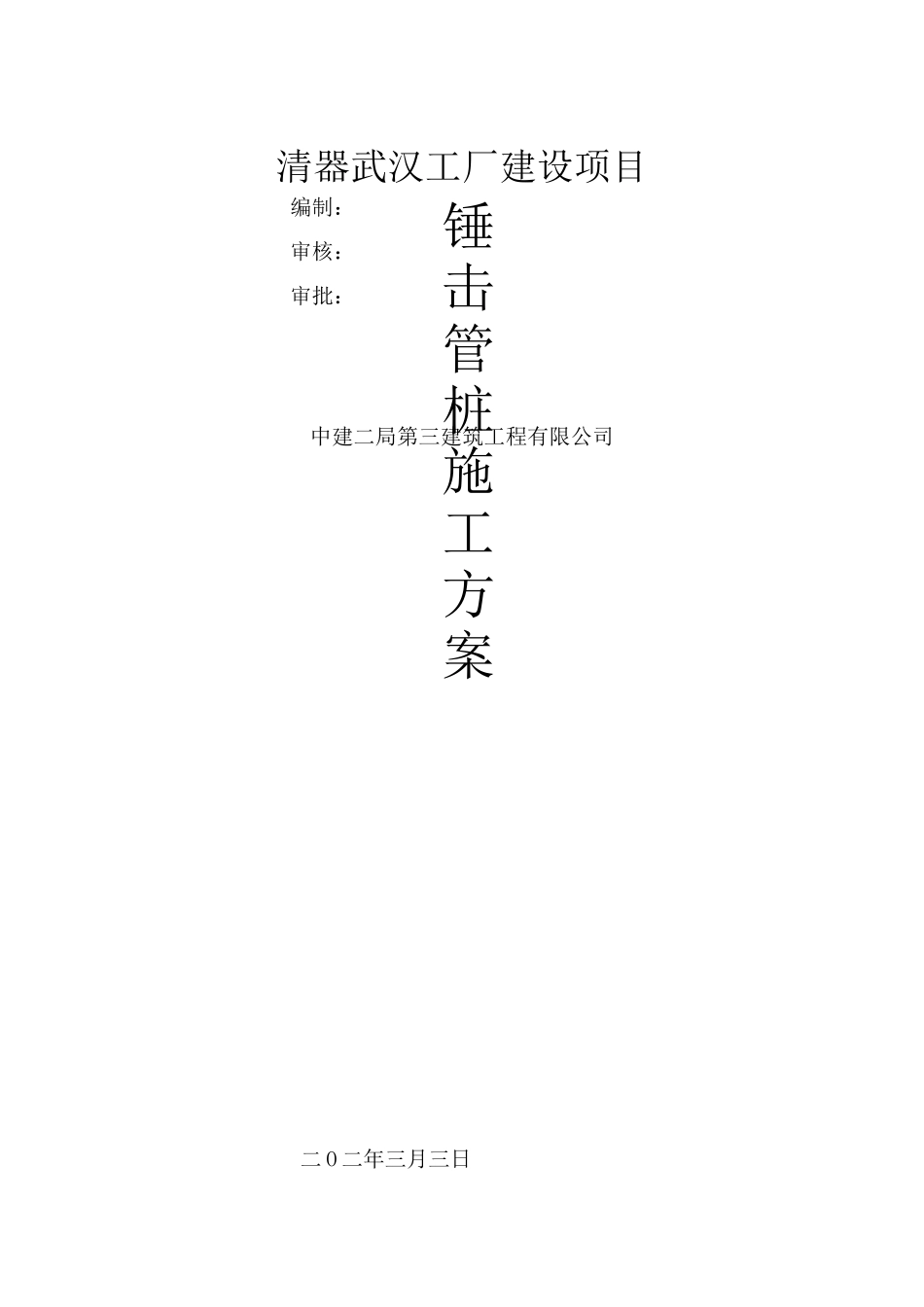

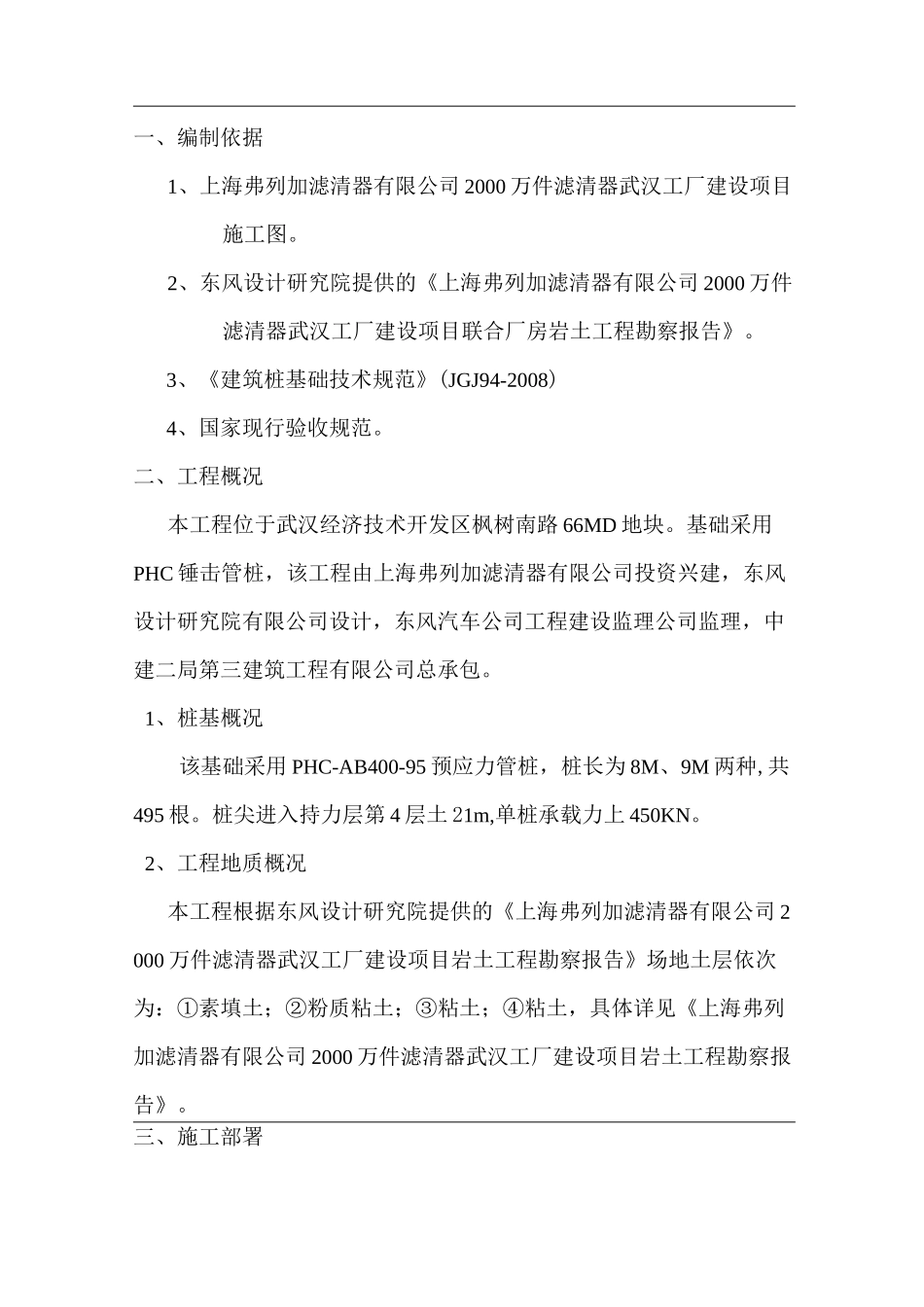

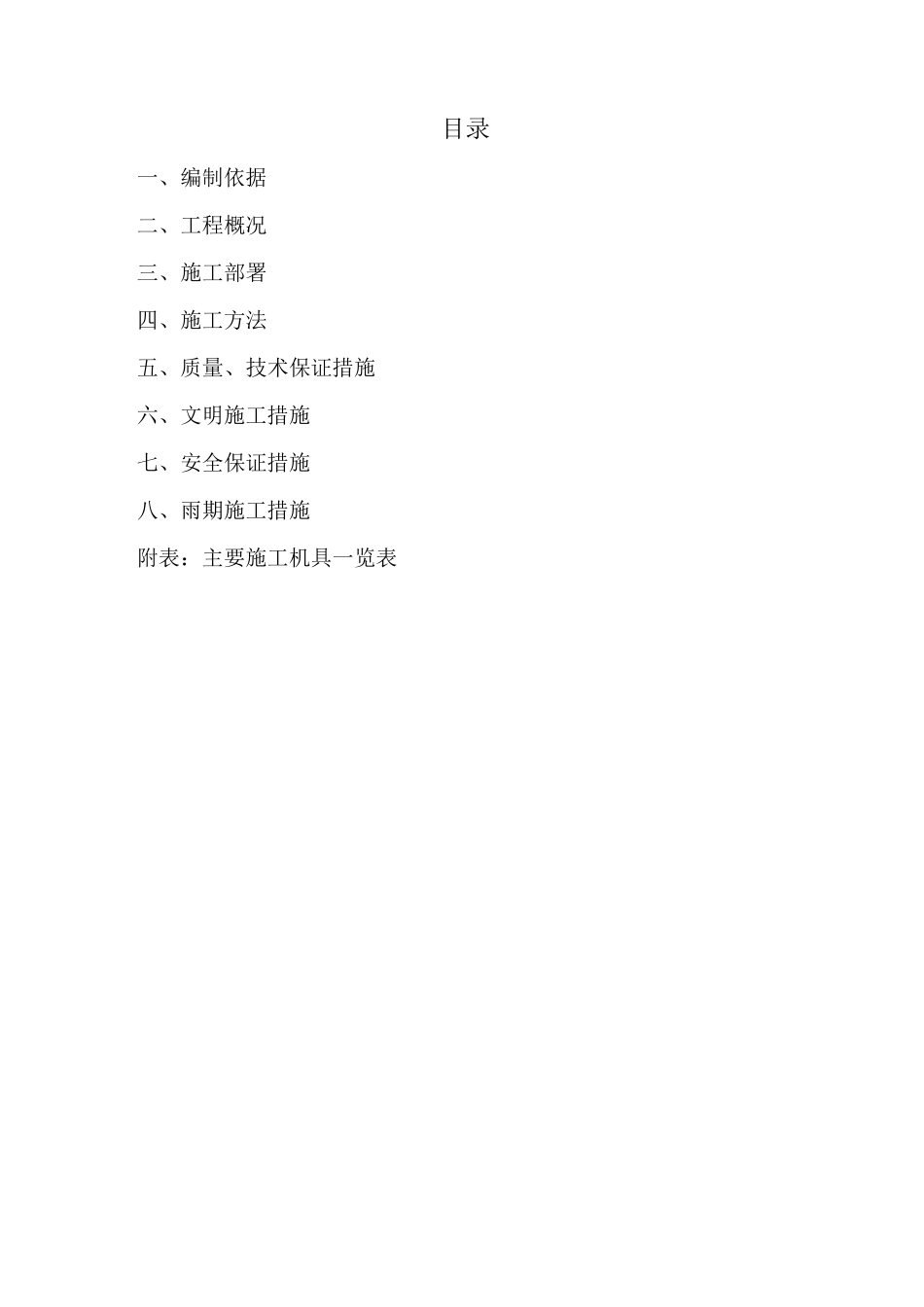

二 O 二年三月三日锤击管桩施工方案清器武汉工厂建设项目编制:审核:审批:中建二局第三建筑工程有限公司目录一、编制依据二、工程概况三、施工部署四、施工方法五、质量、技术保证措施六、文明施工措施七、安全保证措施八、雨期施工措施附表:主要施工机具一览表一、编制依据1、上海弗列加滤清器有限公司 2000 万件滤清器武汉工厂建设项目施工图。2、东风设计研究院提供的《上海弗列加滤清器有限公司 2000 万件滤清器武汉工厂建设项目联合厂房岩土工程勘察报告》。3、《建筑桩基础技术规范》(JGJ94-2008)4、国家现行验收规范。二、工程概况本工程位于武汉经济技术开发区枫树南路 66MD 地块。基础采用PHC 锤击管桩,该工程由上海弗列加滤清器有限公司投资兴建,东风设计研究院有限公司设计,东风汽车公司工程建设监理公司监理,中建二局第三建筑工程有限公司总承包。1、桩基概况该基础采用 PHC-AB400-95 预应力管桩,桩长为 8M、9M 两种,共495 根。桩尖进入持力层第 4 层土 21m,单桩承载力上 450KN。2、工程地质概况本工程根据东风设计研究院提供的《上海弗列加滤清器有限公司 2000 万件滤清器武汉工厂建设项目岩土工程勘察报告》场地土层依次为:①素填土;②粉质粘土;③粘土;④粘土,具体详见《上海弗列加滤清器有限公司 2000 万件滤清器武汉工厂建设项目岩土工程勘察报告》。三、施工部署施工顺序:按车间 f 辅房 f 实验楼顺序进行打桩。四、施工准备4.1 材料准备管桩必须达到设计强度的 100%才能进行打桩。质量标准必须符合《预应力管桩 10G409》的规定。4.2 作业条件4.2.1 应有工程地质质料,桩基施工平面图,桩基础施工方案。4.2.2 桩基轴线、标高确定完毕,经过监理单位复查。4.3 现场准备现场主要设备 1 台锤击桩机(型号 HD-83)、1 台电焊机,其功率和约为 250KW。场内采用三相五线制度,用电设备为三级配电两级保护。4.4 劳动力准备进场工人进行三级安全教育,办理各种必备证件,特殊工种必须持证上岗。五、施工方法5.1打桩标准组织设计院、建设单位等相关人员参加试打桩,根据试打桩的情况确定打桩标准。5.2 施工工艺流程测量放线定位 f 桩机就位 f 吊装、喂桩、对准桩位 f 校准垂直度f 打桩 f 送桩 f 最后贯入度及标高控制 f 结束5.3 定位放线测量员利用控制轴线准确放出桩位,用 30cm 长钢筋定好桩位,并用白灰标记好。桩基就位后再次符合桩位。5.4 起吊管桩经现场甲方...
