智能电能表和能耗监测系统产品选型手册VIP免费

智能电能表和能耗监测系统产品选型手册_第1页
1/41
智能电能表和能耗监测系统产品选型手册_第2页
2/41
智能电能表和能耗监测系统产品选型手册_第3页
3/41

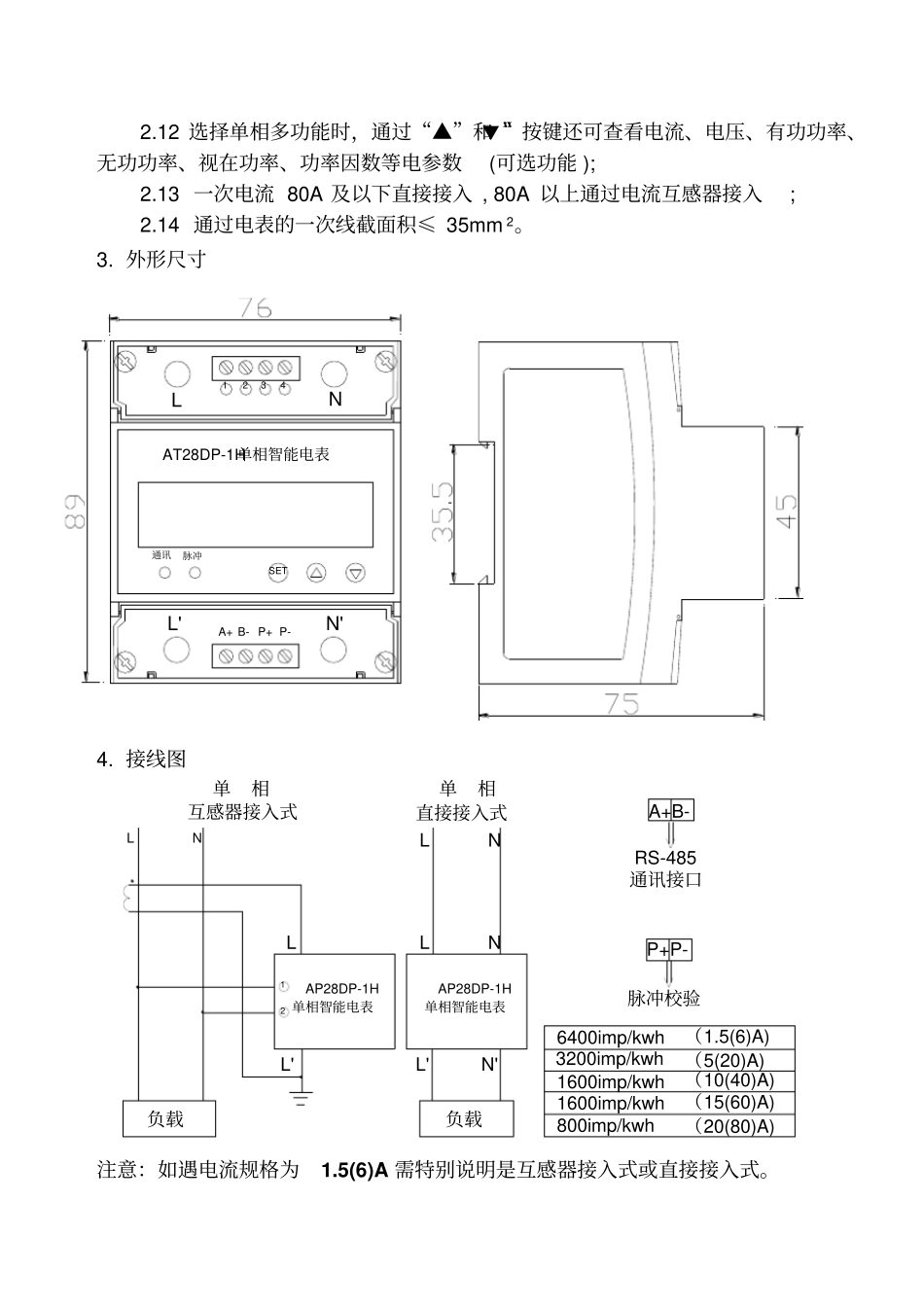

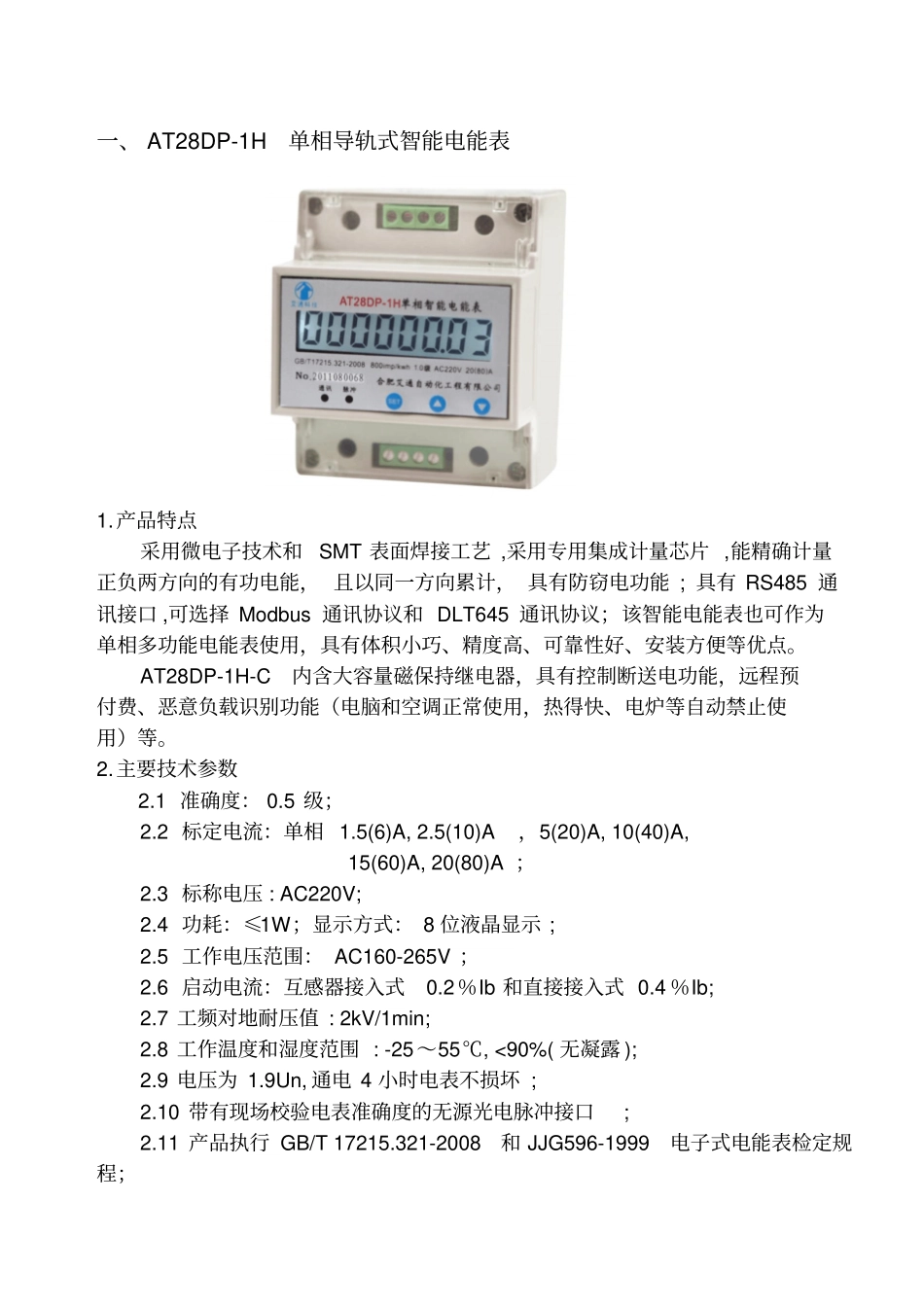

一、 AT28DP-1H单相导轨式智能电能表1.产品特点采用微电子技术和SMT 表面焊接工艺 ,采用专用集成计量芯片 ,能精确计量正负两方向的有功电能, 且以同一方向累计, 具有防窃电功能 ; 具有 RS485 通讯接口 ,可选择 Modbus 通讯协议和 DLT645 通讯协议;该智能电能表也可作为单相多功能电能表使用,具有体积小巧、精度高、可靠性好、安装方便等优点。AT28DP-1H-C内含大容量磁保持继电器,具有控制断送电功能,远程预付费、恶意负载识别功能(电脑和空调正常使用,热得快、电炉等自动禁止使用)等。2.主要技术参数2.1 准确度: 0.5 级;2.2 标定电流:单相 1.5(6)A, 2.5(10)A ,5(20)A, 10(40)A, 15(60)A, 20(80)A ;2.3 标称电压 : AC220V; 2.4 功耗:≤1W;显示方式: 8 位液晶显示 ; 2.5 工作电压范围: AC160-265V ;2.6 启动电流:互感器接入式0.2%Ib 和直接接入式 0.4 %Ib; 2.7 工频对地耐压值 : 2kV/1min; 2.8 工作温度和湿度范围 : -25~55℃, <90%( 无凝露 ); 2.9 电压为 1.9Un, 通电 4 小时电表不损坏 ; 2.10 带有现场校验电表准确度的无源光电脉冲接口; 2.11 产品执行 GB/T 17215.321-2008和 JJG596-1999 电子式电能表检定规程;2.12 选择单相多功能时,通过“▲”和“▼”按键还可查看电流、电压、有功功率、无功功率、视在功率、功率因数等电参数(可选功能 ); 2.13 一次电流 80A 及以下直接接入 , 80A 以上通过电流互感器接入; 2.14 通过电表的一次线截面积≤ 35mm 2。3. 外形尺寸4. 接线图注意:如遇电流规格为1.5(6)A 需特别说明是互感器接入式或直接接入式。3200imp/kwh(5(20)A)(20(80)A)(15(60)A)(10(40)A)(1.5(6)A)800imp/kwh6400imp/kwh1600imp/kwhA+B- RS-485通讯接口1600imp/kwh脉冲校验P-P+AP28DP-1H单相智能电表负载L'LAP28DP-1H单相智能电表单 相21NLLNN'L'负载NL互感器接入式单 相直接接入式AT28DP-1H单相智能电表通讯脉冲SETA+ B- P+ P-1234LNL'N'二、AT28DP-3H 三相导轨式智能电能表1.产品特点具有 RS485 通讯接口 ,可选择 Modbus 通讯协议和 DLT645 通讯协议;有功和无功电能均可计量2~21 次谐波含量;该智能电能表也可作为三相多功能电能表使用,具有体积小巧、精度高、可靠性好、安装方便等优点。2.主要技术参数2.1 准确度: 0.5 级;2.2 标定电流: 3×1.5(6)A, 3 ×2.5(10)A, 3 ×5(20)A, 3 ...
