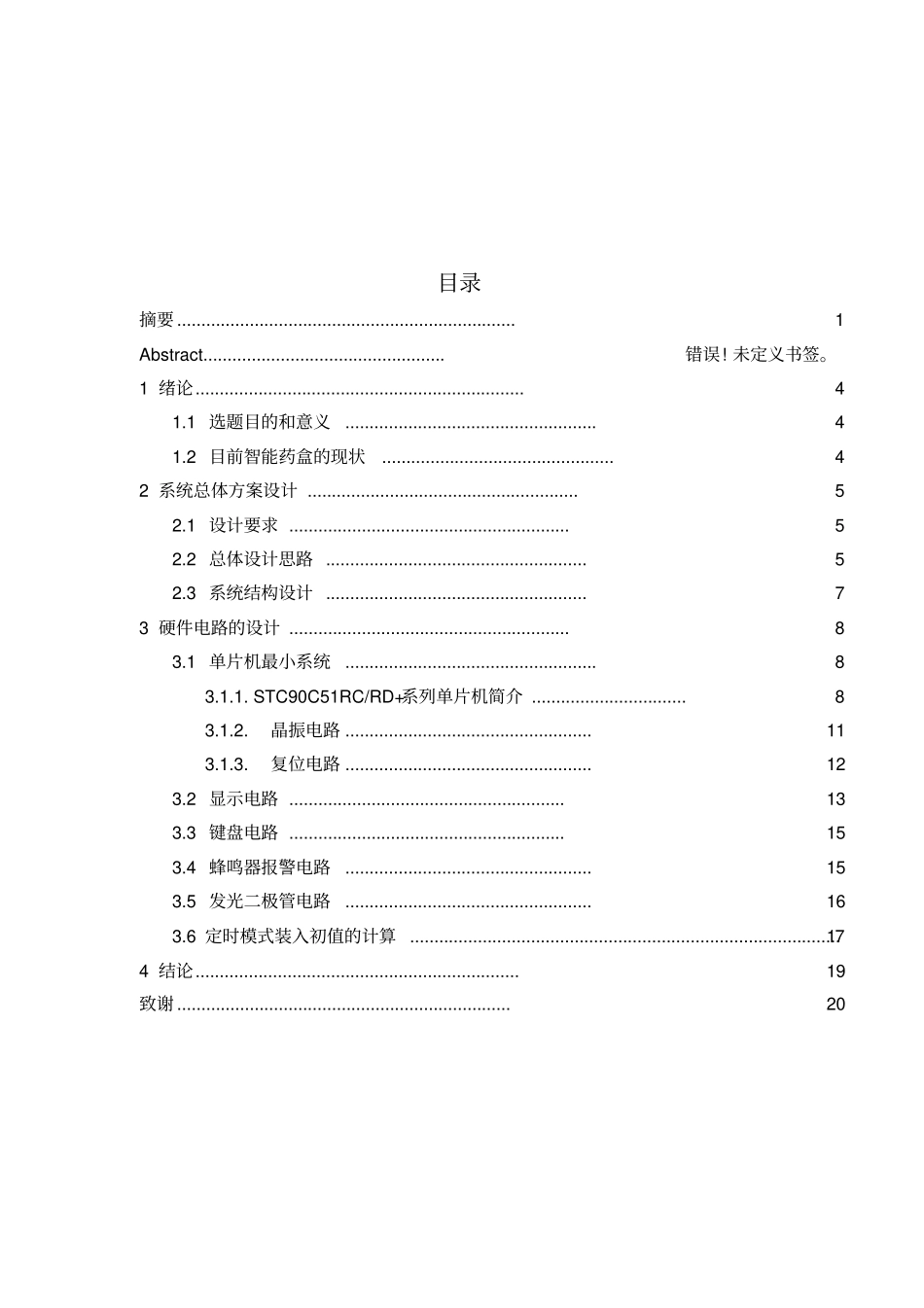

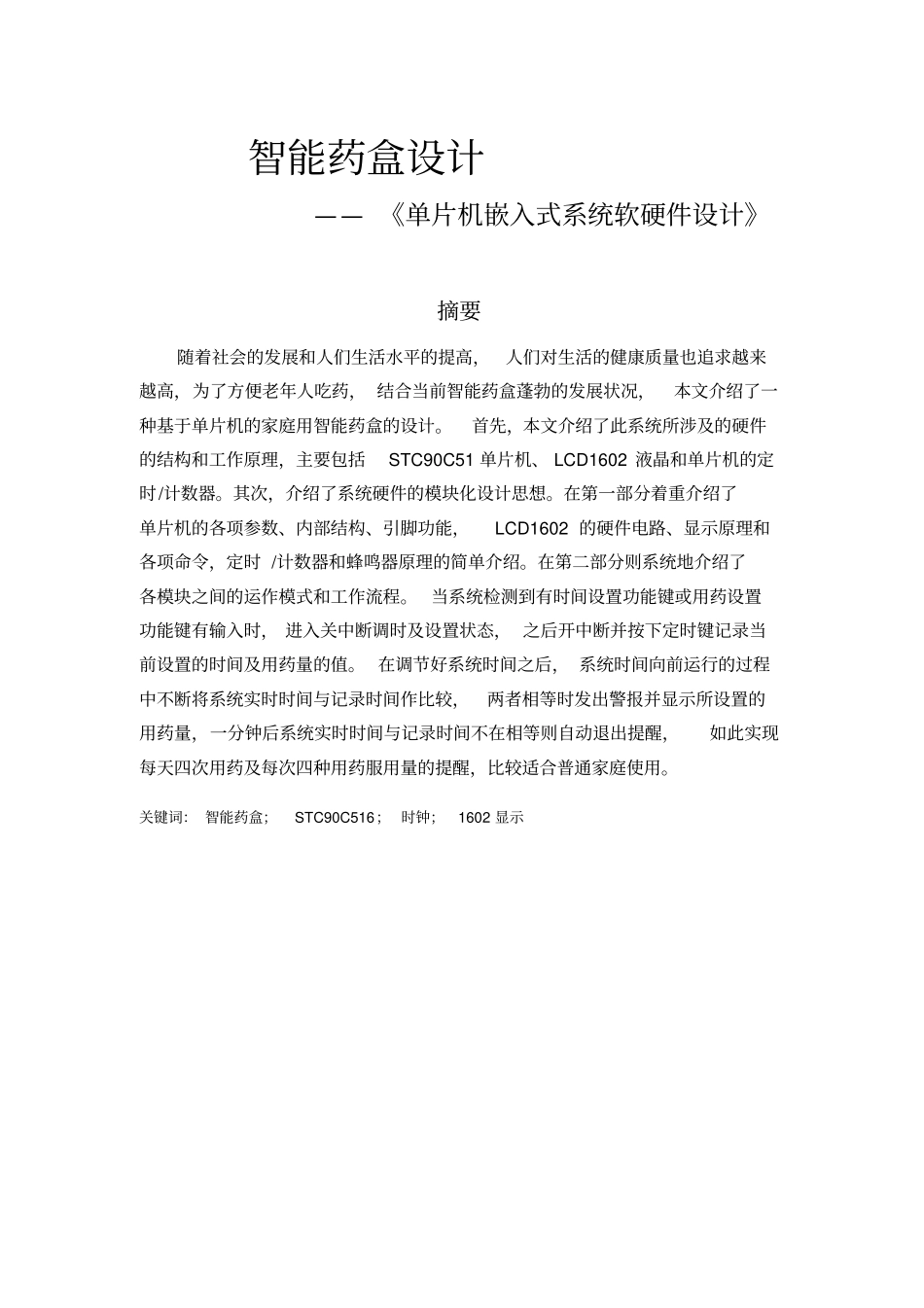

智能药盒设计—— 《单片机嵌入式系统软硬件设计》摘要随着社会的发展和人们生活水平的提高，人们对生活的健康质量也追求越来越高，为了方便老年人吃药， 结合当前智能药盒蓬勃的发展状况，本文介绍了一种基于单片机的家庭用智能药盒的设计。首先，本文介绍了此系统所涉及的硬件的结构和工作原理，主要包括STC90C51 单片机、 LCD1602 液晶和单片机的定时/计数器。其次，介绍了系统硬件的模块化设计思想。在第一部分着重介绍了单片机的各项参数、内部结构、引脚功能，LCD1602 的硬件电路、显示原理和各项命令，定时 /计数器和蜂鸣器原理的简单介绍。在第二部分则系统地介绍了各模块之间的运作模式和工作流程。 当系统检测到有时间设置功能键或用药设置功能键有输入时， 进入关中断调时及设置状态， 之后开中断并按下定时键记录当前设置的时间及用药量的值。 在调节好系统时间之后， 系统时间向前运行的过程中不断将系统实时时间与记录时间作比较，两者相等时发出警报并显示所设置的用药量，一分钟后系统实时时间与记录时间不在相等则自动退出提醒，如此实现每天四次用药及每次四种用药服用量的提醒，比较适合普通家庭使用。关键词： 智能药盒；STC90C516； 时钟；1602 显示目录摘要 ...................................................................... 1 Abstract.................................................. 错误! 未定义书签。1 绪论.................................................................... 4 1.1 选题目的和意义.................................................... 4 1.2 目前智能药盒的现状................................................ 4 2 系统总体方案设计 ........................................................ 5 2.1 设计要求 .......................................................... 5 2.2 总体设计思路 ...................................................... 5 2.3 系统结构设计 ...................................................... 7 3 硬件电路的设计 .......................................................... 8 3.1 单片机最小系统.................................................... 8 3.1.1. STC90C51RC/RD+系列单片机简介 ................................ 8 3.1.2. 晶振电路 ..........................
