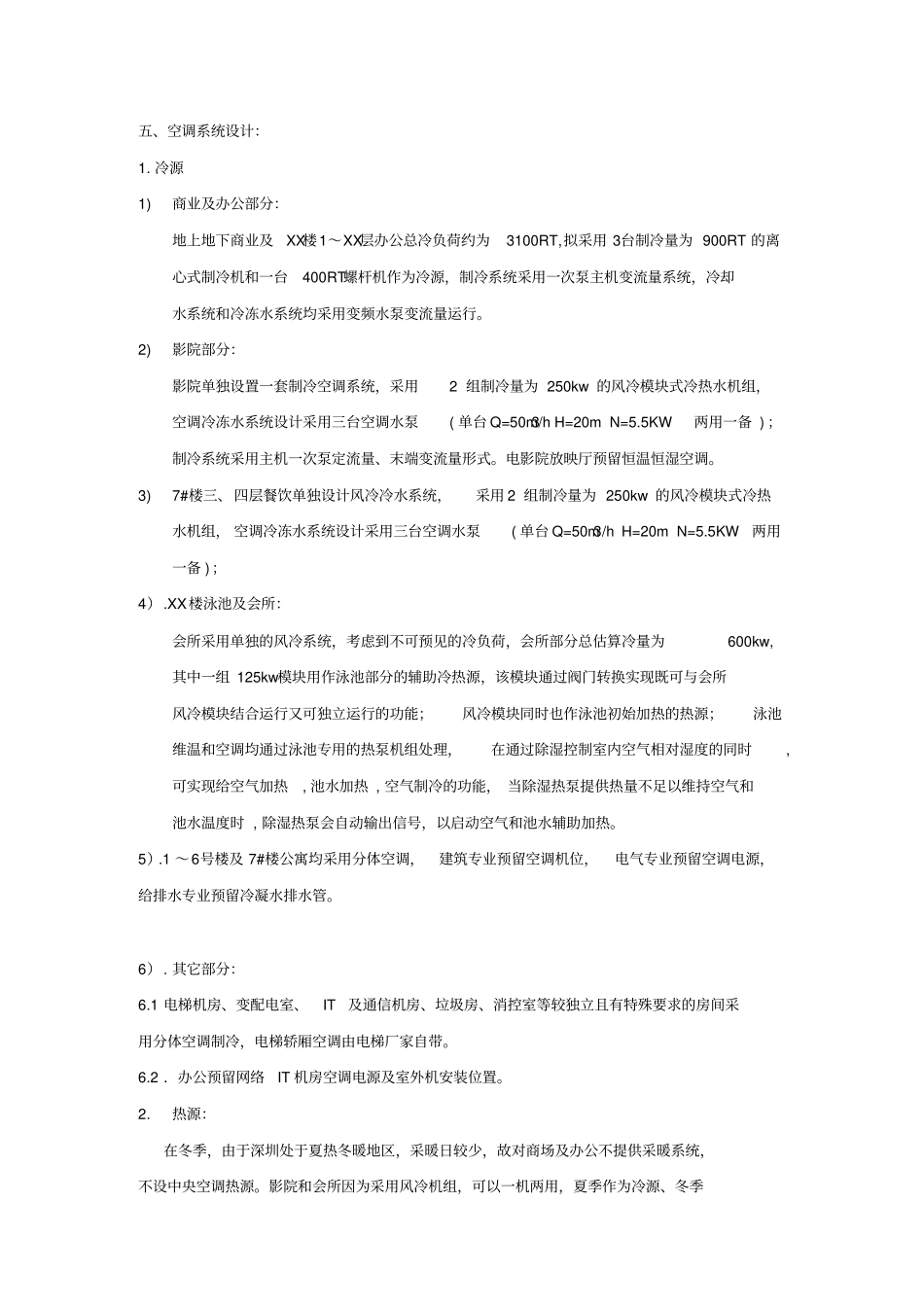

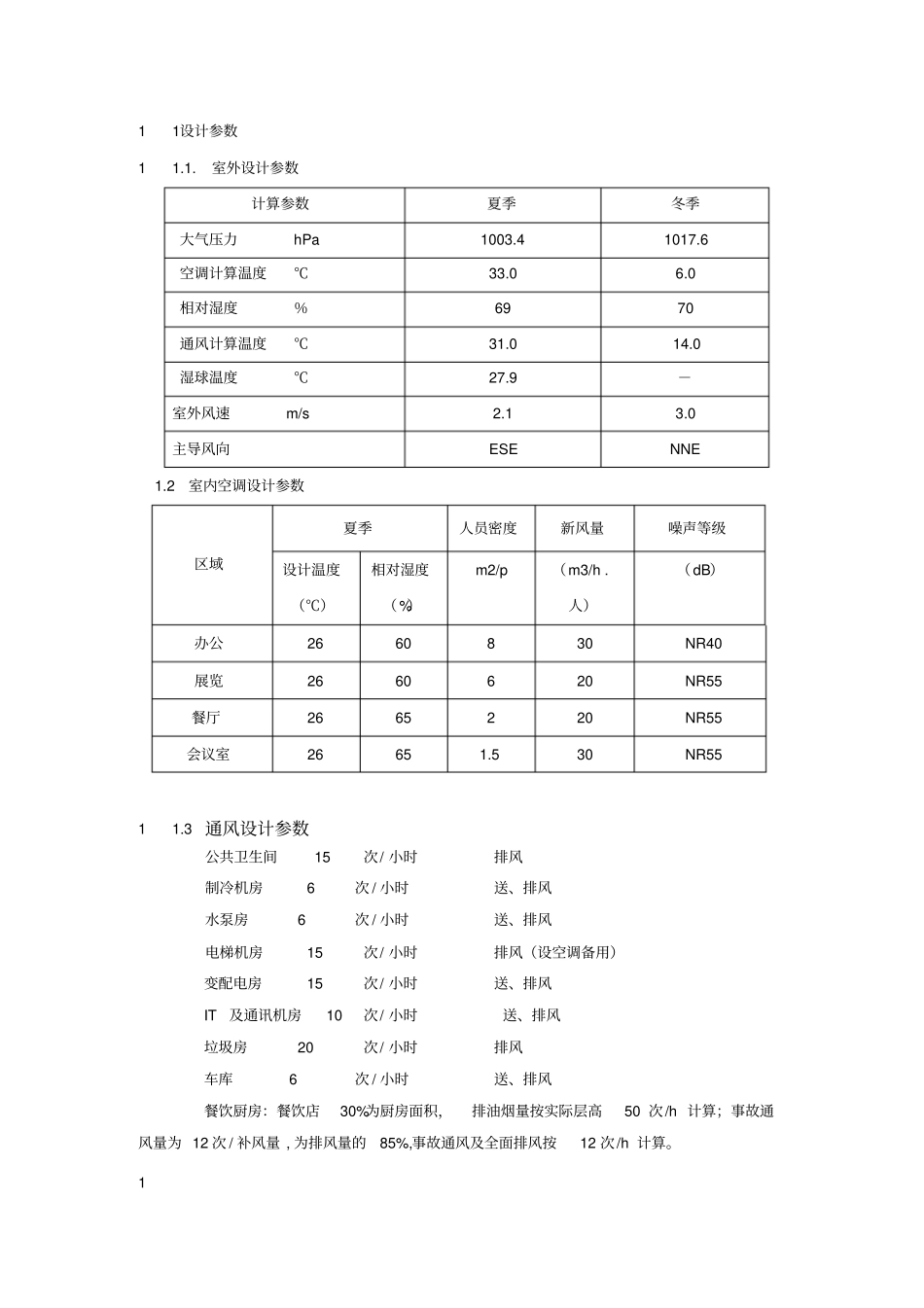

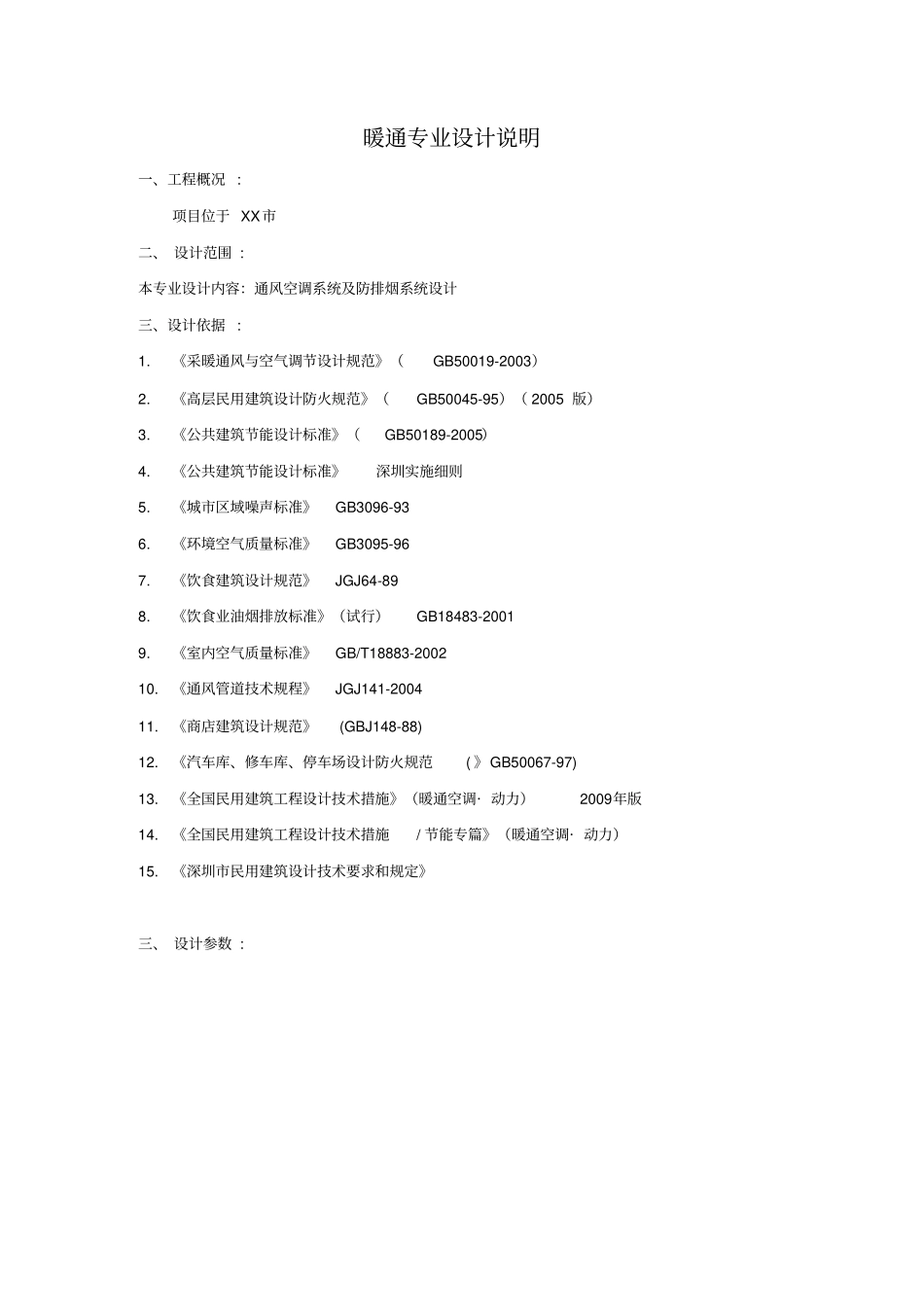

暖通专业设计说明一、工程概况 :项目位于 XX市二、 设计范围 : 本专业设计内容：通风空调系统及防排烟系统设计三、设计依据 : 1.《采暖通风与空气调节设计规范》（GB50019-2003）2.《高层民用建筑设计防火规范》（GB50045-95）（ 2005 版）3.《公共建筑节能设计标准》（GB50189-2005）4.《公共建筑节能设计标准》深圳实施细则5.《城市区域噪声标准》GB3096-93 6.《环境空气质量标准》GB3095-96 7.《饮食建筑设计规范》JGJ64-89 8.《饮食业油烟排放标准》（试行）GB18483-2001 9.《室内空气质量标准》GB/T18883-2002 10.《通风管道技术规程》JGJ141-2004 11.《商店建筑设计规范》 (GBJ148-88) 12.《汽车库、修车库、停车场设计防火规范( 》GB50067-97) 13.《全国民用建筑工程设计技术措施》（暖通空调· 动力）2009年版14.《全国民用建筑工程设计技术措施/ 节能专篇》（暖通空调· 动力）15.《深圳市民用建筑设计技术要求和规定》三、 设计参数 : 11设计参数11.1. 室外设计参数计算参数夏季冬季大气压力hPa 1003.4 1017.6 空调计算温度℃33.0 6.0 相对湿度％69 70 通风计算温度℃31.0 14.0 湿球温度℃27.9 －室外风速m/s 2.1 3.0 主导风向ESE NNE 1.2 室内空调设计参数区域夏季人员密度新风量噪声等级设计温度（℃）相对湿度（%）m2/p （m3/h .人）（dB）办公26 60 8 30 NR40 展览26 60 6 20 NR55 餐厅26 65 2 20 NR55 会议室26 65 1.5 30 NR55 11.3 通风设计参数公共卫生间 15次/ 小时排风制冷机房 6次 / 小时送、排风水泵房 6次 / 小时送、排风电梯机房 15次/ 小时排风（设空调备用）变配电房 15次/ 小时送、排风IT 及通讯机房 10次/ 小时送、排风垃圾房 20次/ 小时排风车库 6次 / 小时送、排风餐饮厨房：餐饮店30%为厨房面积，排油烟量按实际层高50 次/h 计算；事故通风量为 12 次 / 补风量 , 为排风量的85%,事故通风及全面排风按12 次/h 计算。1五、空调系统设计：1. 冷源1)商业及办公部分：地上地下商业及XX楼1～XX层办公总冷负荷约为3100RT,拟采用 3台制冷量为 900RT 的离心式制冷机和一台400RT螺杆机作为冷源，制冷系统采用一次泵主机变流量系统，冷却水系统和冷冻水系统均采用变频水泵变流量运行。2)影院部分：影院单独设置一套制冷空调系统，采用2 组制冷量为 250kw 的风冷模块式冷热水机组，空调冷冻水系统设计采用三台空调水泵(...
