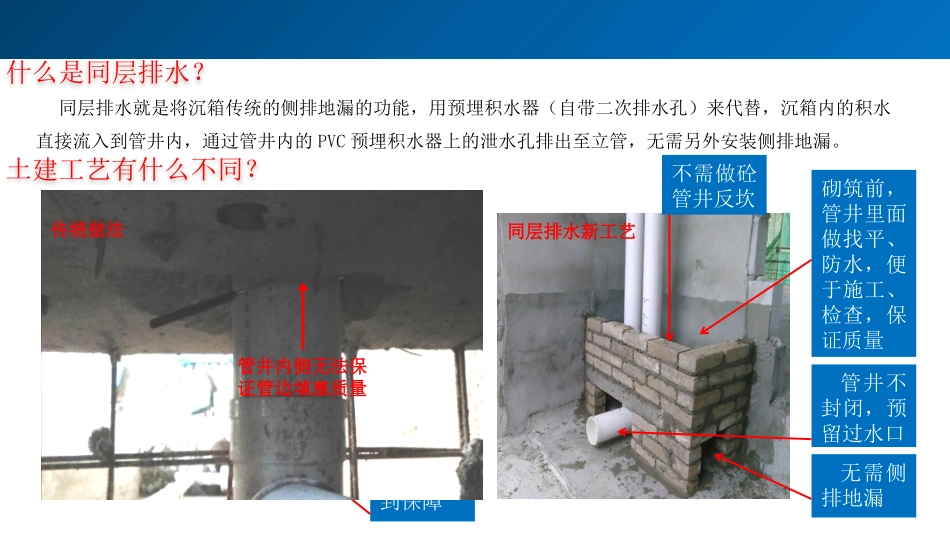

同层排水施工指引工程管理中心目录一安装方法介绍二常见问题处理方法管井反坎与结构一次性成型管井里面不做找平、防水管井窄小，横向管边封堵质量得不到保障管井内侧无法保证管边填塞质量一、同层排水施工工艺什么是同层排水？同层排水就是将沉箱传统的侧排地漏的功能，用预埋积水器（自带二次排水孔）来代替，沉箱内的积水直接流入到管井内，通过管井内的PVC预埋积水器上的泄水孔排出至立管，无需另外安装侧排地漏。土建工艺有什么不同？传统做法同层排水新工艺砌筑前，管井里面做找平、防水，便于施工、检查，保证质量管井不封闭，预留过水口无需侧排地漏不需做砼管井反坎1、安装流程1、管件预埋固定2、钢筋绑扎3、砼浇筑4、沉箱结构闭水试验5、沉箱清理及找平6、沉箱防水施工7、立管安装8、沉箱二次闭水试验9、砌筑管井10、安装支管11、隐蔽验收12、沉箱盖板饰面施工一、安装方法介绍1-1、预埋固定止水环净距≧40mm，确保保护层距离过大，影响管井砌筑距离过小，无法保证预埋件之间砼浇筑质量，后期影响立管安装一、安装方法介绍××1-3、砼浇筑一、安装方法介绍预埋件位置要振捣密实，人工收平注意：砼浇筑时以及后序拆模时，做好成品保护砼浇筑高度，根据厂家交底要求施工闭水试验1-4、沉箱结构闭水试验具体操作方法：1.截一段长度大于沉箱高度的Φ160排水管；2.将排水管插入套管承口，不用贴胶水；3.管子外径与套管壁采用紧配合密封作为管口封堵（不用涂贴胶水）；4.沉箱闭水完后将封堵排水管拔下作排水使用；5.管段可反复使用。Φ160临时封堵排水管插入Φ160排水管封堵1-5、沉箱清理及找平一、安装方法介绍沉箱找平前，清理基层，阴角部位做R角处理，找平时坡向预埋件位置坡向预埋件坡向预埋件坡向预埋件一、安装方法介绍墙面找平，找预埋件为找坡最低处1-6、沉箱防水施工按设计图纸要求进行防水施工细部加强处理一、安装方法介绍1-7、立管安装立管安装，垂直度通过双调偏心调节，此时积水器的排水孔要密封安装示例详图阳台立管使用产品名称1、TG110-Ⅷ140ST110防漏预埋套管Ⅷ型2、YTDL-Ⅶ50防漏预埋阳台地漏3、SSJ110-Ⅶ15H加长伸缩节4、YTDL-Ⅶ75防漏预埋阳台地漏5、SSJ75-Ⅶ15H加长伸缩节阳台立管使用产品名称1、TG110-Ⅷ140ST110防漏预埋套管Ⅷ型2、CSST-Ⅷ110B50B110加长伸缩一体插式三通一、安装方法介绍闭水试验双调偏心双调偏心（带孔塞）封闭排水胶条通气预埋套管防漏预埋积水处理器具体操作方法：1、在通气管及积水处理器上安装对准上部预留口安装双偏心管件，并用胶水贴牢。2、安装立管及其附件。3、在积水处理器上安装封闭排水胶条。4、土建闭水试验完成后，可拔除胶条作排水之用。5、土建排水完成后应立即将胶条有效封闭，以防堵塞。6、土建砌筑工程完毕，确认无杂物并清理干净方可拔除胶条，胶条可多次使用。7、如毛坯交楼不建议打开胶条，应清洁胶条附近杂物，使胶条清晰可见，并向物管交底，介绍胶条开启注意事项。安装立管后土建做防水灌水试验关闭功能1-8、砌管井，并在管井下方留设过水孔沉箱盖板前，管道根部清理干净1-9、管井砌筑弹设管道井砌筑控制线一、安装方法介绍砌筑前，根部做好保护1-10、支管安装安装注意事项：①坡度按设计要求；②高度和位置符合建筑装饰要求；③管道制作固定牢固。一、安装方法介绍1-12、沉箱盖板一、安装方法介绍注意事项：1、盖板前基座砌筑，应顺破向砌筑，底部留过水孔2、盖板后应及时将板缝封闭目录一安装方法介绍二常见问题处理方法二、常见问题处理方法存在问题：未预留过水孔，并在管道井外多做一层防水层，造成沉箱积水无法排出。处理措施：人工开孔，并将管井内基层清理干净，并试水，检查二次排水孔是否通畅。存在问题：砌管井时，管件根部未做好保护措施，落地灰造成二次排水孔堵塞，或防水与立管安装工序颠倒，造成堵塞，后期处理时没有技术交底，直接在立管上凿孔进行二次排水。处理措施：将管井内垃圾清理干净，用电钻在预埋件的水平向钻孔（红色箭头部位）。处理措施：1、安装传统排水管件，安装侧向二次排漏管接入立管2、横向支管及二次排漏管边封堵，a、先清理孔洞周边垃圾；b、先从管井内侧进行封堵；c...
