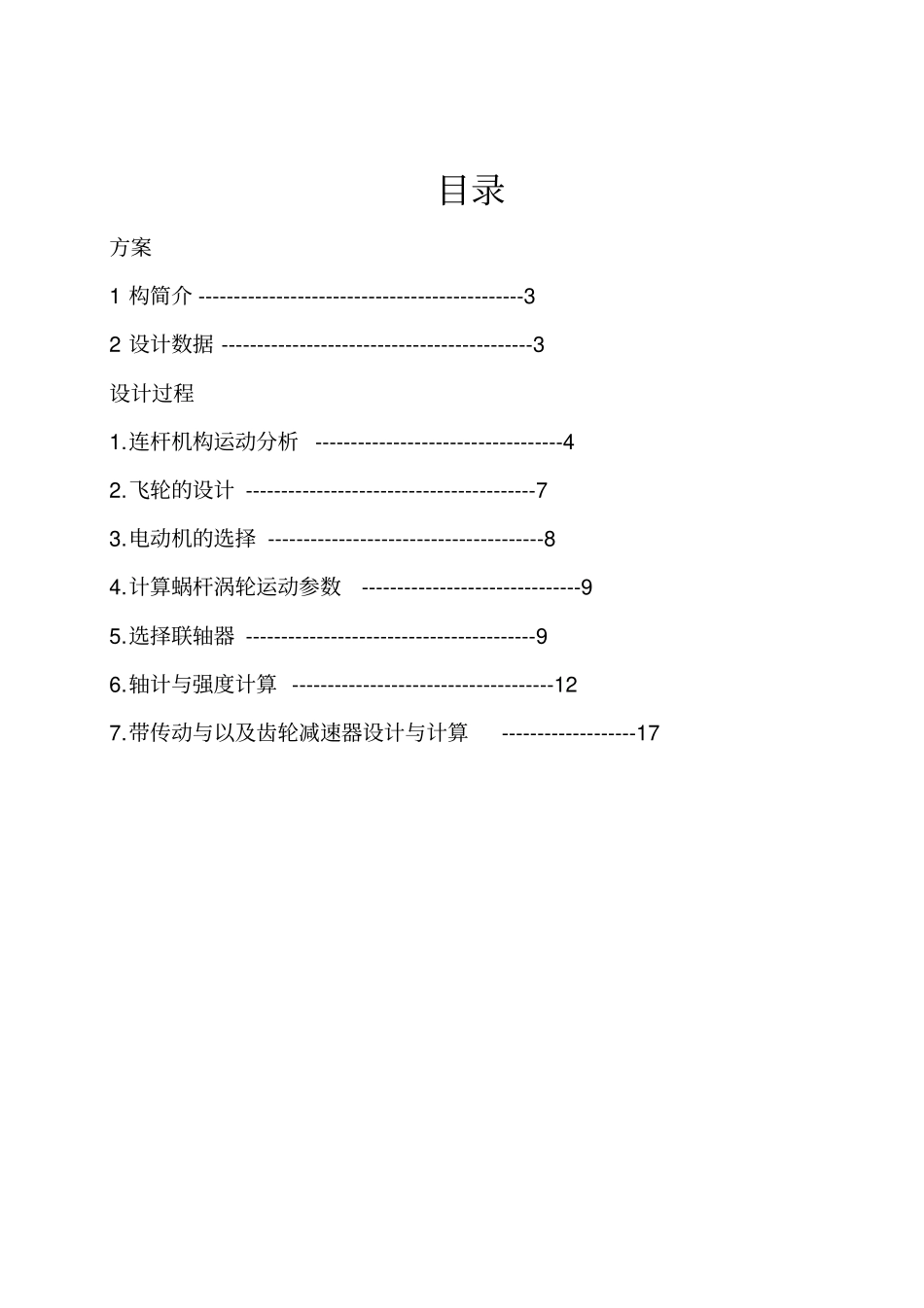

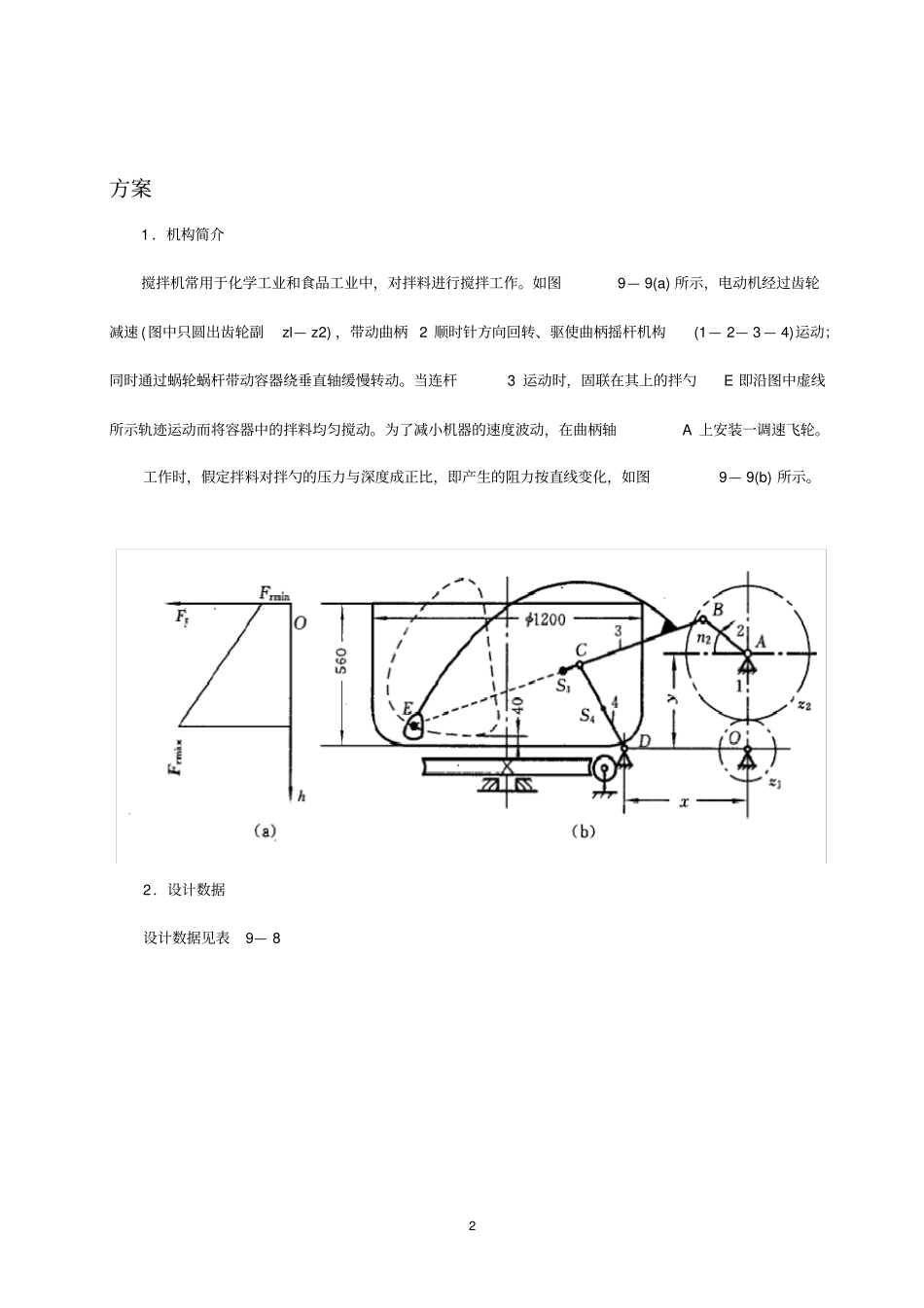

目录方案1 构简介 ----------------------------------------------3 2 设计数据 --------------------------------------------3 设计过程1.连杆机构运动分析 -----------------------------------4 2.飞轮的设计 -----------------------------------------7 3.电动机的选择 ---------------------------------------8 4.计算蜗杆涡轮运动参数-------------------------------9 5.选择联轴器 -----------------------------------------9 6.轴计与强度计算 -------------------------------------12 7.带传动与以及齿轮减速器设计与计算-------------------17 2 方案1 ．机构简介搅拌机常用于化学工业和食品工业中，对拌料进行搅拌工作。如图9— 9(a) 所示，电动机经过齿轮减速 (图中只圆出齿轮副zl— z2) ，带动曲柄 2 顺时针方向回转、驱使曲柄摇杆机构(1— 2— 3 — 4)运动；同时通过蜗轮蜗杆带动容器绕垂直轴缓慢转动。当连杆3 运动时，固联在其上的拌勺E 即沿图中虚线所示轨迹运动而将容器中的拌料均匀搅动。为了减小机器的速度波动，在曲柄轴A 上安装一调速飞轮。工作时，假定拌料对拌勺的压力与深度成正比，即产生的阻力按直线变化，如图9— 9(b) 所示。2．设计数据设计数据见表9— 8 3 设计过程：(一)连杆机构的运动分析曲柄位置图的做法，如下图所示：取摇杆在左极限位置时所对应的曲柄作为起始位置1，按转向将曲柄圆周分为十二等分，得12 个位置。并找出连杆上搅拌勺的各对应点E1，E2，⋯⋯⋯E12，绘出正点轨迹。按搅拌勺的运动轨迹的最低点向下量40mm定出容器地面位置，再根据容器高度定出容积顶面位置。并求出搅拌勺E 离开及进入容器所对应两个曲柄位置8 和 11 . 4 1、 设计方案及过程选第二组数据 （X=535MM, Y=420MM,LAB=245MM,LBC=590MM, LCD=420MM,LBE=1390MM）进行设计。（1）作搅拌勺运动轨迹首先，做出摇杆在左极限位置（即AB 和 BC 杆共线时）所对应的曲柄位置1，然后按转向将周做十二等分，的十二个位置。再根据其他各干的长度找出连杆上长度找出连杆上搅拌勺E 的个对应点，绘出正点轨迹，按搅拌勺的运动轨迹的最低点向下量40mm定出容器地面位置再根据容器高度定出容器顶面位置。容器顶面位置与搅拌勺E 离开及进入容器时所对应的曲柄位置。如下图所示：（2）作构件两个位置的运动简图根据设计要求， 选择 3 和 8 位置作为构件的运动简图。先对应上图分别作出...
