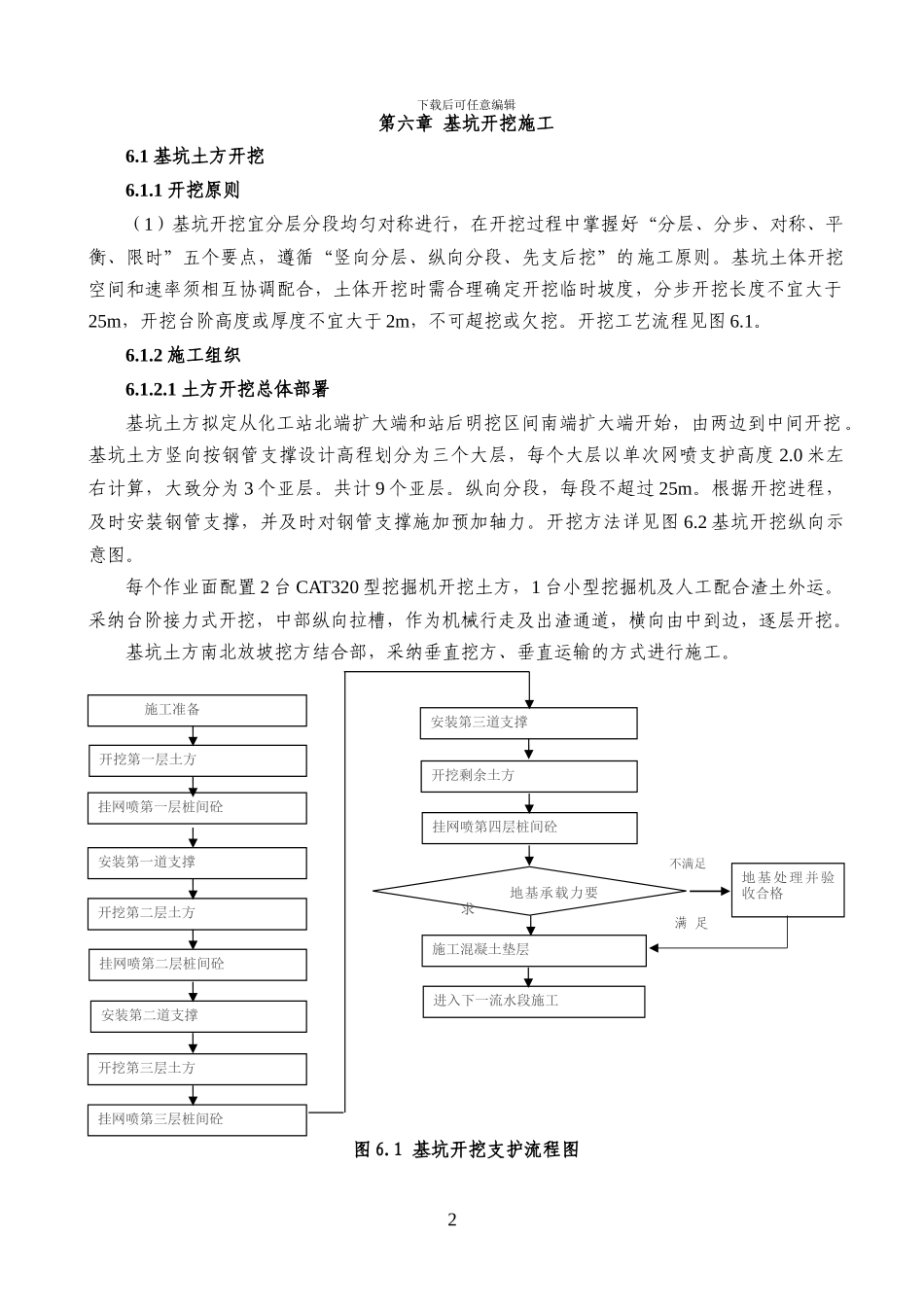

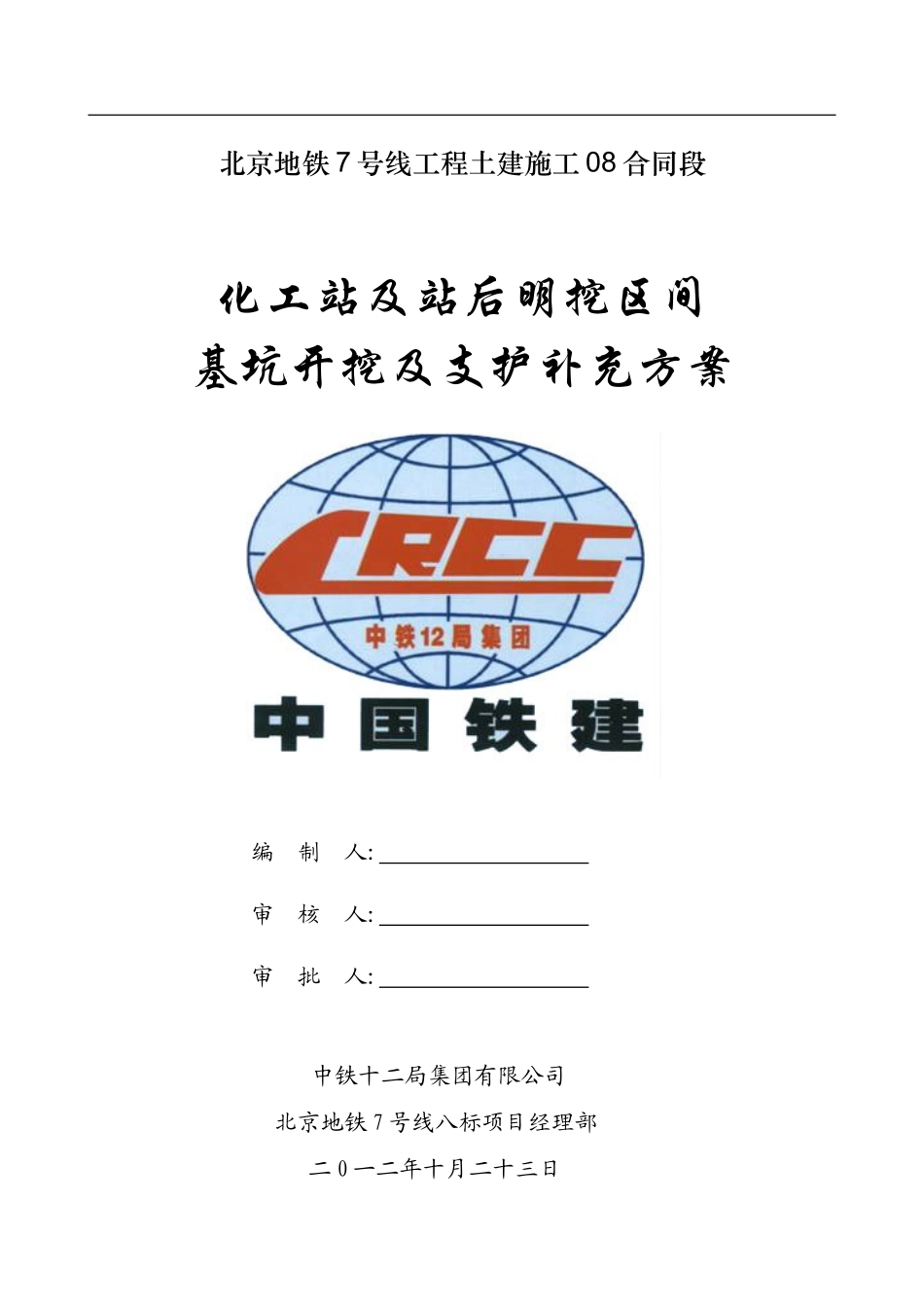

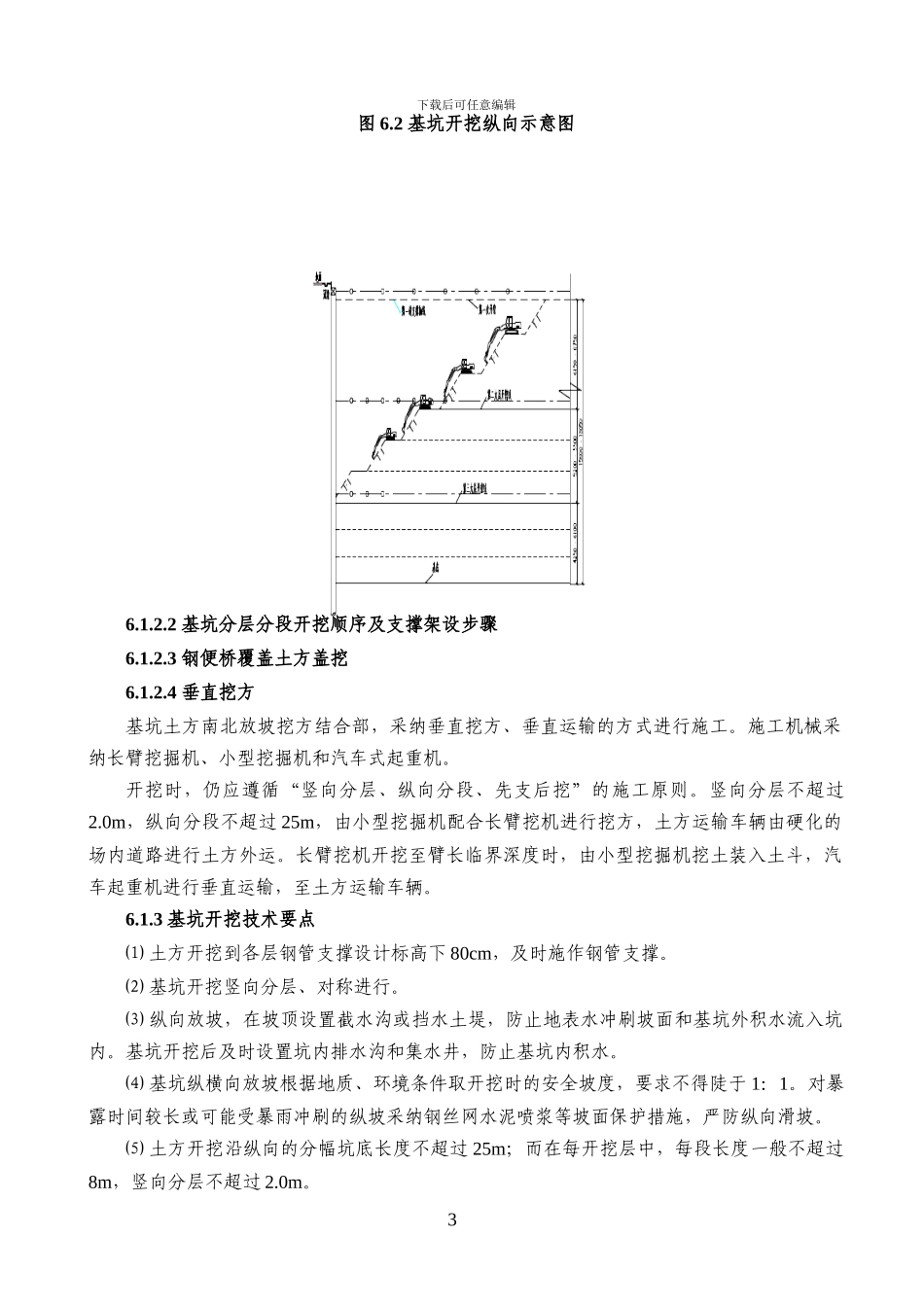

北京地铁 7 号线工程土建施工 08 合同段化工站及站后明挖区间基坑开挖及支护补充方案编 制 人: 审 核 人: 审 批 人: 中铁十二局集团有限公司北京地铁 7 号线八标项目经理部二 0 一二年十月二十三日下载后可任意编辑第六章 基坑开挖施工6.1 基坑土方开挖6.1.1 开挖原则(1)基坑开挖宜分层分段均匀对称进行,在开挖过程中掌握好“分层、分步、对称、平衡、限时”五个要点,遵循“竖向分层、纵向分段、先支后挖”的施工原则。基坑土体开挖空间和速率须相互协调配合,土体开挖时需合理确定开挖临时坡度,分步开挖长度不宜大于25m,开挖台阶高度或厚度不宜大于 2m,不可超挖或欠挖。开挖工艺流程见图 6.1。6.1.2 施工组织6.1.2.1 土方开挖总体部署基坑土方拟定从化工站北端扩大端和站后明挖区间南端扩大端开始,由两边到中间开挖 。基坑土方竖向按钢管支撑设计高程划分为三个大层,每个大层以单次网喷支护高度 2.0 米左右计算,大致分为 3 个亚层。共计 9 个亚层。纵向分段,每段不超过 25m。根据开挖进程,及时安装钢管支撑,并及时对钢管支撑施加预加轴力。开挖方法详见图 6.2 基坑开挖纵向示意图。每个作业面配置 2 台 CAT320 型挖掘机开挖土方,1 台小型挖掘机及人工配合渣土外运。采纳台阶接力式开挖,中部纵向拉槽,作为机械行走及出渣通道,横向由中到边,逐层开挖。基坑土方南北放坡挖方结合部,采纳垂直挖方、垂直运输的方式进行施工。图 6.1 基坑开挖支护流程图2不满足安装第三道支撑施工混凝土垫层进入下一流水段施工挂网喷第四层桩间砼 地基承载力要求地基处理并验收合格开挖第三层土方安装第二道支撑挂网喷第三层桩间砼 施工准备开挖第二层土方挂网喷第二层桩间砼开挖第一层土方挂网喷第一层桩间砼安装第一道支撑开挖剩余土方满 足下载后可任意编辑图 6.2 基坑开挖纵向示意图6.1.2.2 基坑分层分段开挖顺序及支撑架设步骤6.1.2.3 钢便桥覆盖土方盖挖6.1.2.4 垂直挖方基坑土方南北放坡挖方结合部,采纳垂直挖方、垂直运输的方式进行施工。施工机械采纳长臂挖掘机、小型挖掘机和汽车式起重机。开挖时,仍应遵循“竖向分层、纵向分段、先支后挖”的施工原则。竖向分层不超过2.0m,纵向分段不超过 25m,由小型挖掘机配合长臂挖机进行挖方,土方运输车辆由硬化的场内道路进行土方外运。长臂挖机开挖至臂长临界深度时,由小型挖掘机挖土装入土斗,汽车起重机进行垂直运输,至土方运输车辆。6....
