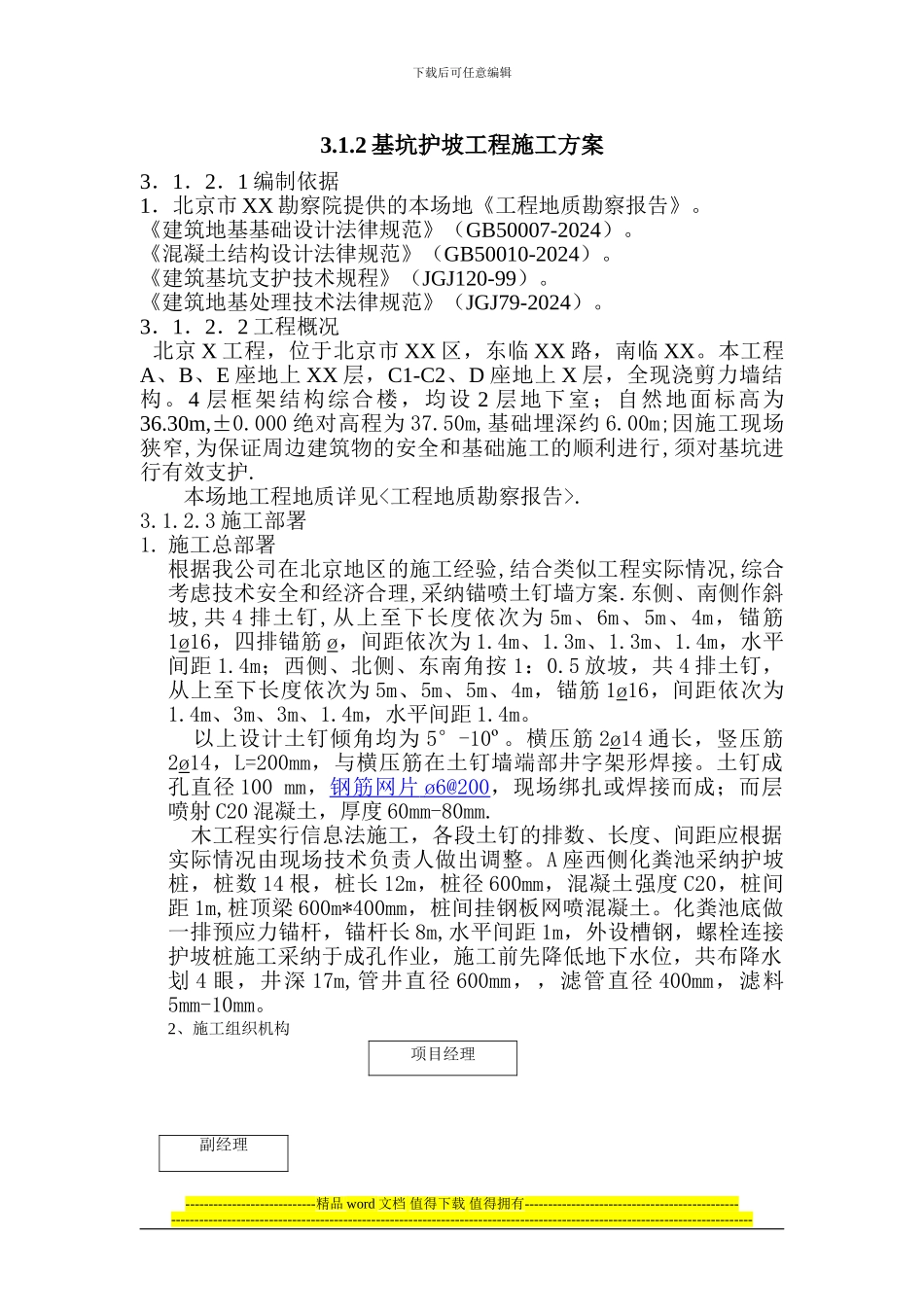

下载后可任意编辑3.1.2 基坑护坡工程施工方案3．1．2．1 编制依据1．北京市 XX 勘察院提供的本场地《工程地质勘察报告》。《建筑地基基础设计法律规范》（GB50007-2024）。《混凝土结构设计法律规范》（GB50010-2024）。《建筑基坑支护技术规程》（JGJ120-99）。《建筑地基处理技术法律规范》（JGJ79-2024）。3．1．2．2 工程概况 北京 X 工程，位于北京市 XX 区，东临 XX 路，南临 XX。本工程A、B、E 座地上 XX 层，C1-C2、D 座地上 X 层，全现浇剪力墙结构。4 层框架结构综合楼，均设 2 层地下室；自然地面标高为36.30m,±0.000 绝对高程为 37.50m,基础埋深约 6.00m;因施工现场狭窄,为保证周边建筑物的安全和基础施工的顺利进行,须对基坑进行有效支护.本场地工程地质详见<工程地质勘察报告>.3.1.2.3 施工部署1. 施工总部署根据我公司在北京地区的施工经验,结合类似工程实际情况,综合考虑技术安全和经济合理,采纳锚喷土钉墙方案.东侧、南侧作斜坡,共 4 排土钉,从上至下长度依次为 5m、6m、5m、4m，锚筋1ø16，四排锚筋 ø，间距依次为 1.4m、1.3m、1.3m、1.4m，水平间距 1.4m；西侧、北侧、东南角按 1：0.5 放坡，共 4 排土钉，从上至下长度依次为 5m、5m、5m、4m，锚筋 1ø16，间距依次为1.4m、3m、3m、1.4m，水平间距 1.4m。 以上设计土钉倾角均为 5°-10º。横压筋 2ø14 通长，竖压筋2ø14，L=200mm，与横压筋在土钉墙端部井字架形焊接。土钉成孔直径 100 mm，钢筋网片 ø6@200 ，现场绑扎或焊接而成；而层喷射 C20 混凝土，厚度 60mm-80mm. 木工程实行信息法施工，各段土钉的排数、长度、间距应根据实际情况由现场技术负责人做出调整。A 座西侧化粪池采纳护坡桩，桩数 14 根，桩长 12m，桩径 600mm，混凝土强度 C20，桩间距 1m,桩顶梁 600m*400mm，桩间挂钢板网喷混凝土。化粪池底做一排预应力锚杆，锚杆长 8m,水平间距 1m，外设槽钢，螺栓连接护坡桩施工采纳于成孔作业，施工前先降低地下水位，共布降水划 4 眼，井深 17m,管井直径 600mm，，滤管直径 400mm，滤料5mm-10mm。2、施工组织机构项目经理----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------副经理下载后可任...
