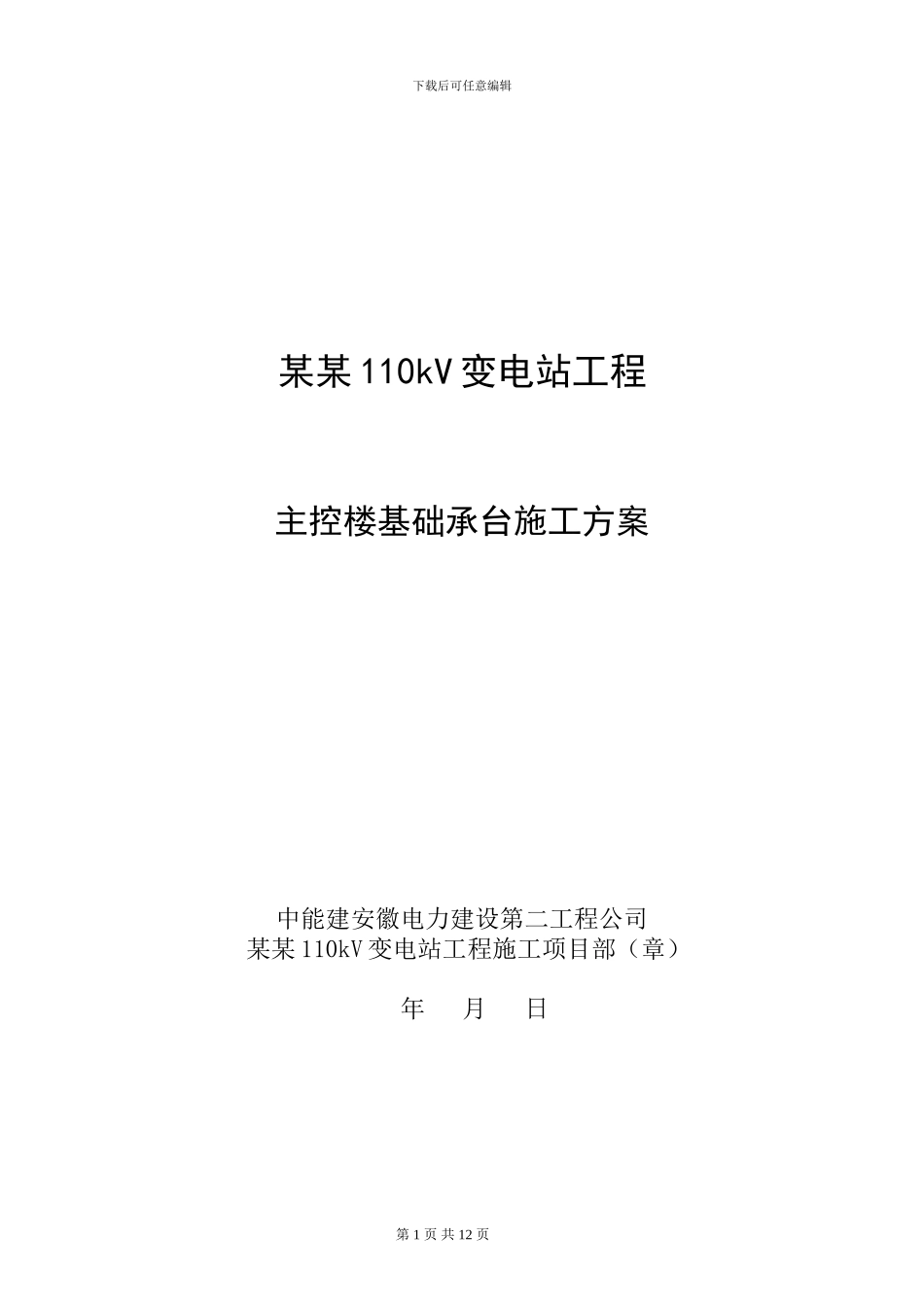

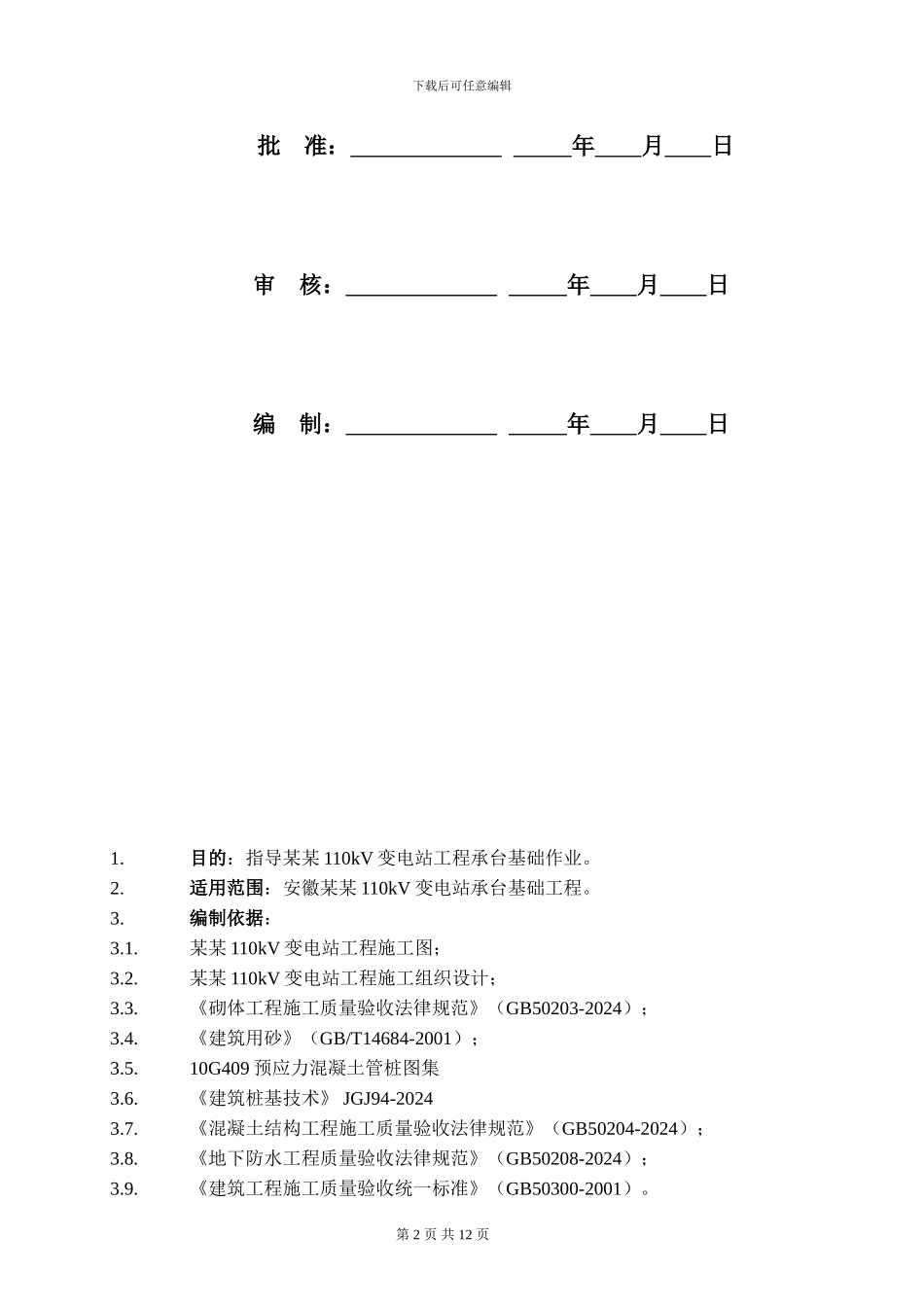

第 1 页 共 12 页下载后可任意编辑某某 110kV 变电站工程主控楼基础承台施工方案中能建安徽电力建设第二工程公司 某某 110kV 变电站工程施工项目部（章） 年 月 日第 2 页 共 12 页下载后可任意编辑 批 准： 年 月 日 审 核： 年 月 日 编 制： 年 月 日1.目的：指导某某 110kV 变电站工程承台基础作业。2.适用范围：安徽某某 110kV 变电站承台基础工程。3.编制依据：3.1.某某 110kV 变电站工程施工图；3.2.某某 110kV 变电站工程施工组织设计；3.3.《砌体工程施工质量验收法律规范》（GB50203-2024）；3.4.《建筑用砂》（GB/T14684-2001）；3.5.10G409 预应力混凝土管桩图集3.6.《建筑桩基技术》 JGJ94-20243.7.《混凝土结构工程施工质量验收法律规范》（GB50204-2024）；3.8.《地下防水工程质量验收法律规范》（GB50208-2024）；3.9.《建筑工程施工质量验收统一标准》（GB50300-2001）。第 3 页 共 12 页下载后可任意编辑4.作业项目概述：4.1. 某某 110KV 变电站工程为地下半层、地上二层的现浇钢筋混凝土框架结构，该工程采纳商品混凝土。4.2. 地下室部分混泥土强度等级：基础垫层为 C15，独立基础为 C30；地下室顶板、梁及地下室底板、梁为 C30，混凝土墙为 C30，采纳防水混凝土，抗渗等级为 P6；地下室板、侧壁、顶板混凝土内掺防裂抗渗聚苯烯纤维，掺入量应根据厂家提供的试验数据确定。4.3. 混凝土保护层厚度：±0.00 以下迎土面为板墙为 20mm、梁为 30mm、柱为30mm。5.作业准备：5.1.预应力管桩：管桩的规格、强度必须符合设计要求，且有出场证明及试验报告。5.2.静压桩施工机械：ZYJB800 液压静力压桩机合格证及准用证、耐震压力表鉴定书5.3.全站仪及水准仪试验合格证件5.4.成型钢筋、20~22#火烧丝、钢筋马凳固定墙双排钢筋用的间距支撑筋及水泥砂浆垫块。5.5.砖：砖的品种、规格、强度等级必须符合设计要求，且有出厂证明或试验报告。5.6.水泥：强度等级 32.5 以上矿渣硅酸盐水泥、普通硅酸盐水泥。不同品种的水泥，不得混合使用。5.7.砂：中砂，过 5mm 孔径筛，含泥量规定如下：M5 以下 ≤10%M5 以上 ≤5%且不得含有草根等杂物。6.作业条件：6.1.静压桩施工作业面已经完成施工，能够保证静压桩施工正常进行。6.2.已经做好桩位控制网格，做好全场高程控制网。6.3.已放好基础轴线和边线，立好皮数杆，并办完预检手续。6.4.根据皮数杆最下面一层砖的标高，拉线检查...
