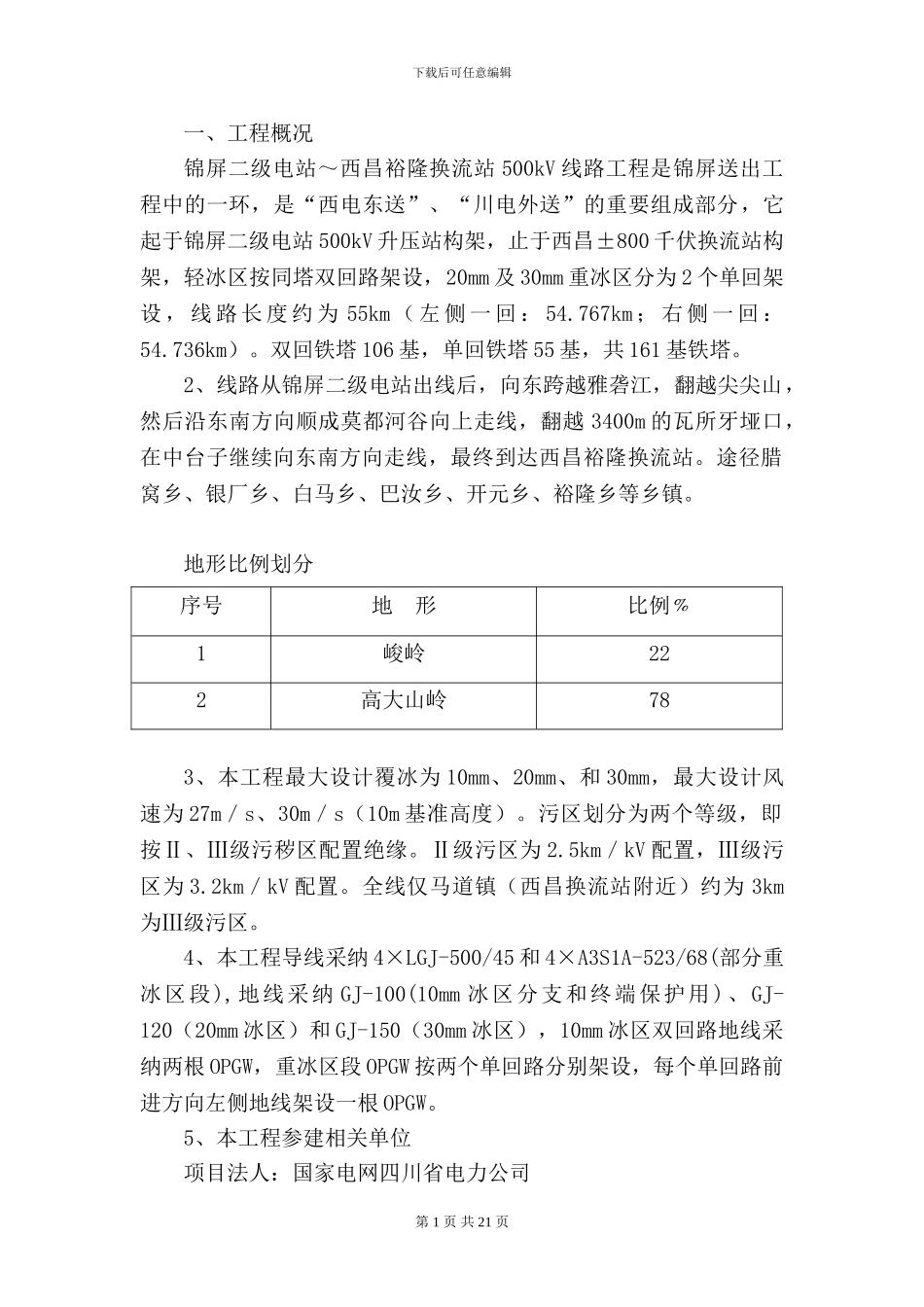

下载后可任意编辑一、工程概况锦屏二级电站～西昌裕隆换流站 500kV 线路工程是锦屏送出工程中的一环，是“西电东送”、“川电外送”的重要组成部分，它起于锦屏二级电站 500kV 升压站构架，止于西昌±800 千伏换流站构架，轻冰区按同塔双回路架设，20mm 及 30mm 重冰区分为 2 个单回架设 ， 线 路 长 度 约 为 55km （ 左 侧 一 回 ： 54.767km ； 右 侧 一 回 ：54.736km）。双回铁塔 106 基，单回铁塔 55 基，共 161 基铁塔。2、线路从锦屏二级电站出线后，向东跨越雅砻江，翻越尖尖山，然后沿东南方向顺成莫都河谷向上走线，翻越 3400m 的瓦所牙垭口，在中台子继续向东南方向走线，最终到达西昌裕隆换流站。途径腊窝乡、银厂乡、白马乡、巴汝乡、开元乡、裕隆乡等乡镇。地形比例划分序号地 形比例﹪1峻岭222高大山岭783、本工程最大设计覆冰为 10mm、20mm、和 30mm，最大设计风速为 27m／s、30m／s（10m 基准高度）。污区划分为两个等级，即按Ⅱ、Ⅲ级污秽区配置绝缘。Ⅱ级污区为 2.5km／kV 配置，Ⅲ级污区为 3.2km／kV 配置。全线仅马道镇（西昌换流站附近）约为 3km为Ⅲ级污区。4、本工程导线采纳 4×LGJ-500/45 和 4×A3S1A-523/68(部分重冰区段),地线采纳 GJ-100(10mm 冰区分支和终端保护用 )、GJ-120（20mm 冰区）和 GJ-150（30mm 冰区），10mm 冰区双回路地线采纳两根 OPGW，重冰区段 OPGW 按两个单回路分别架设，每个单回路前进方向左侧地线架设一根 OPGW。5、本工程参建相关单位项目法人：国家电网四川省电力公司第 1 页 共 21 页下载后可任意编辑建设管理单位：四川超高压建设管理公司设计单位：西南电力设计院监理单位：四川电力工程建设监理有限责任公司施工单位：四川蜀能电力有限公司二、编制依据本工程基础施工安全和环境保证措施的编制，遵守以下文件：《国家电网公司电力安全工作规程》（电力线路部分）（试行）《电力建设安全工作规程》（DL 5009.2-2024）《国家电网公司电力建设安全健康与环境管理工作规定》（国家电网工[2024]168 号）《建设工程施工现场管理规定》《建筑机械使用安全技术规程》《施工现场临时用电安全技术法律规范》（JGJ 46-2024）本工程《项目管理实施规划》本工程《安全文明施工实施细则》本工程《基础作业指导书》其它有关国家标准和行业标准三、安全管理目标1.不发生人员重伤及以上事故、造成较大影响的...
