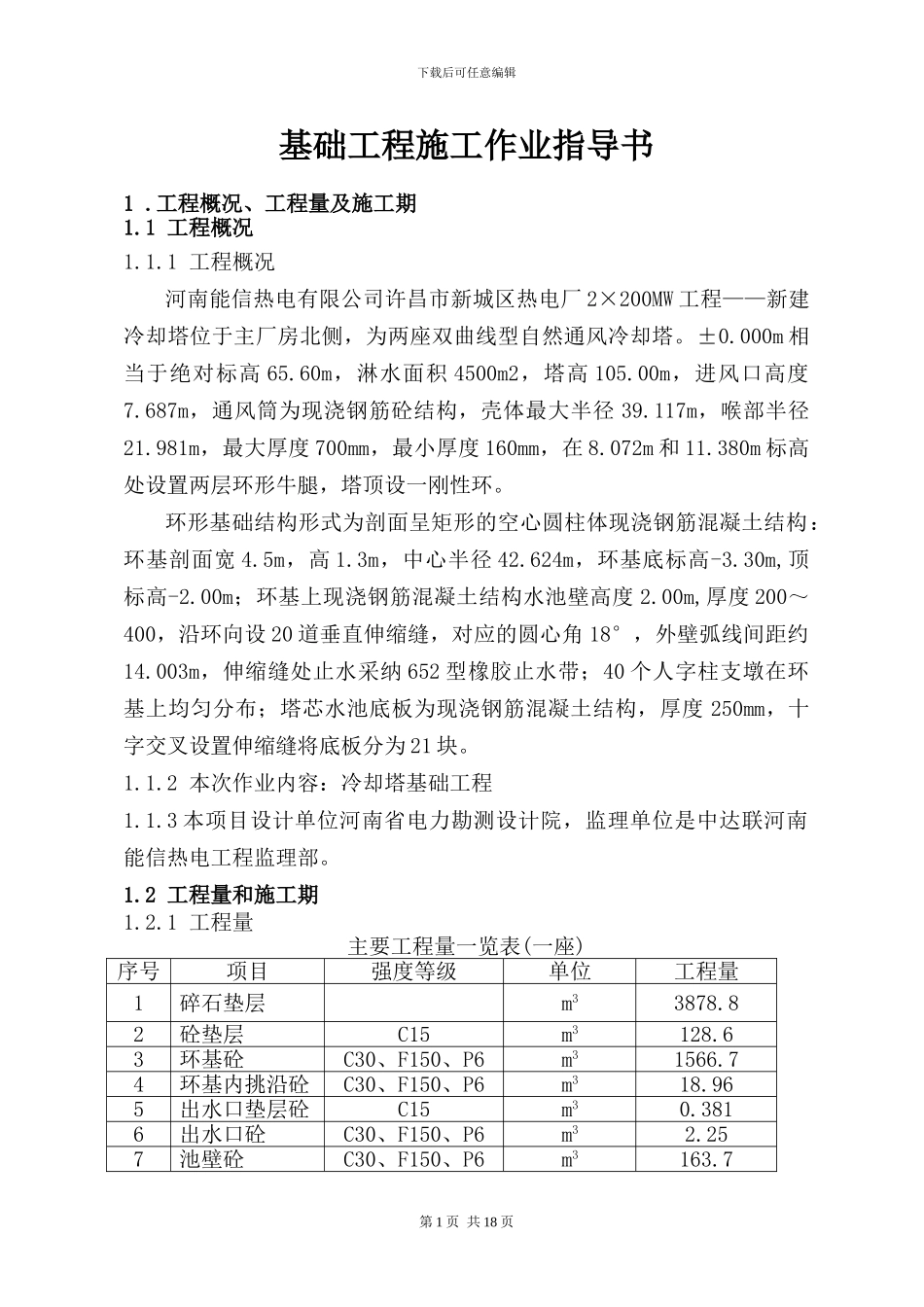

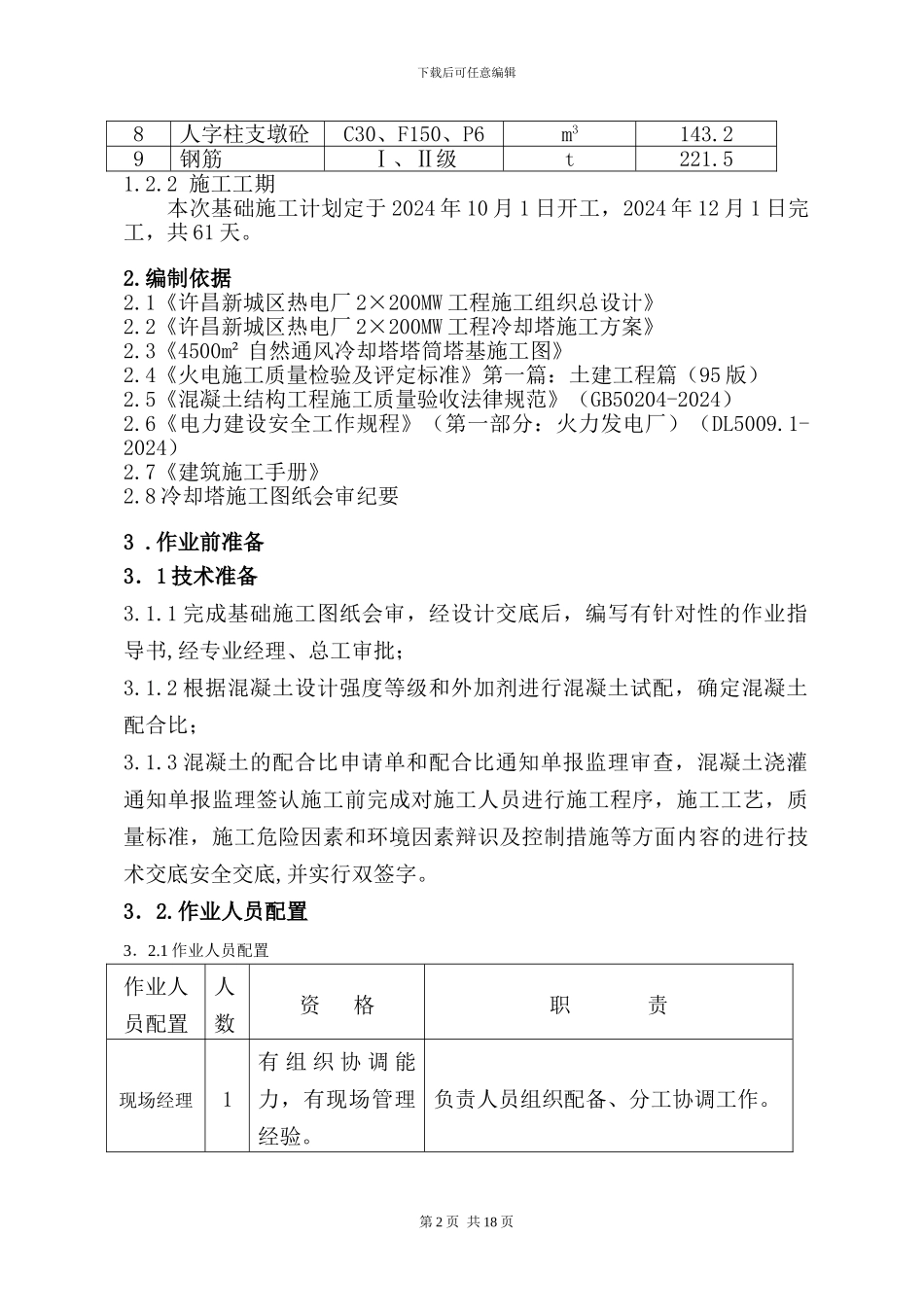

下载后可任意编辑基础工程施工作业指导书1 .工程概况、工程量及施工期1.1 工程概况1.1.1 工程概况河南能信热电有限公司许昌市新城区热电厂 2×200MW 工程——新建冷却塔位于主厂房北侧，为两座双曲线型自然通风冷却塔。±0.000m 相当于绝对标高 65.60m，淋水面积 4500m2，塔高 105.00m，进风口高度7.687m，通风筒为现浇钢筋砼结构，壳体最大半径 39.117m，喉部半径21.981m，最大厚度 700mm，最小厚度 160mm，在 8.072m 和 11.380m 标高处设置两层环形牛腿，塔顶设一刚性环。环形基础结构形式为剖面呈矩形的空心圆柱体现浇钢筋混凝土结构：环基剖面宽 4.5m，高 1.3m，中心半径 42.624m，环基底标高-3.30m,顶标高-2.00m；环基上现浇钢筋混凝土结构水池壁高度 2.00m,厚度 200～400，沿环向设 20 道垂直伸缩缝，对应的圆心角 18°，外壁弧线间距约14.003m，伸缩缝处止水采纳 652 型橡胶止水带；40 个人字柱支墩在环基上均匀分布；塔芯水池底板为现浇钢筋混凝土结构，厚度 250mm，十字交叉设置伸缩缝将底板分为 21 块。1.1.2 本次作业内容：冷却塔基础工程1.1.3 本项目设计单位河南省电力勘测设计院，监理单位是中达联河南能信热电工程监理部。1.2 工程量和施工期 1.2.1 工程量主要工程量一览表(一座)序号项目强度等级单位工程量1碎石垫层m33878.82砼垫层C15m3128.63环基砼C30、F150、P6m31566.74环基内挑沿砼C30、F150、P6m318.965出水口垫层砼C15m30.3816出水口砼C30、F150、P6m32.257池壁砼C30、F150、P6m3163.7第 1 页 共 18 页下载后可任意编辑8人字柱支墩砼C30、F150、P6m3143.29钢筋Ⅰ、Ⅱ级t221.51.2.2 施工工期本次基础施工计划定于 2024 年 10 月 1 日开工，2024 年 12 月 1 日完工，共 61 天。2.编制依据2.1《许昌新城区热电厂 2×200MW 工程施工组织总设计》2.2《许昌新城区热电厂 2×200MW 工程冷却塔施工方案》2.3《4500m² 自然通风冷却塔塔筒塔基施工图》2.4《火电施工质量检验及评定标准》第一篇：土建工程篇（95 版）2.5《混凝土结构工程施工质量验收法律规范》（GB50204-2024）2.6《电力建设安全工作规程》（第一部分：火力发电厂）（DL5009.1-2024）2.7《建筑施工手册》2.8 冷却塔施工图纸会审纪要3 .作业前准备3．1 技术准备3.1.1 完成基础施工图纸会审，经设计交底后，编写有针对性的作业指导书,经专业经理、总工审批；3.1.2 根据混凝土设计强度等级和外加剂进...
