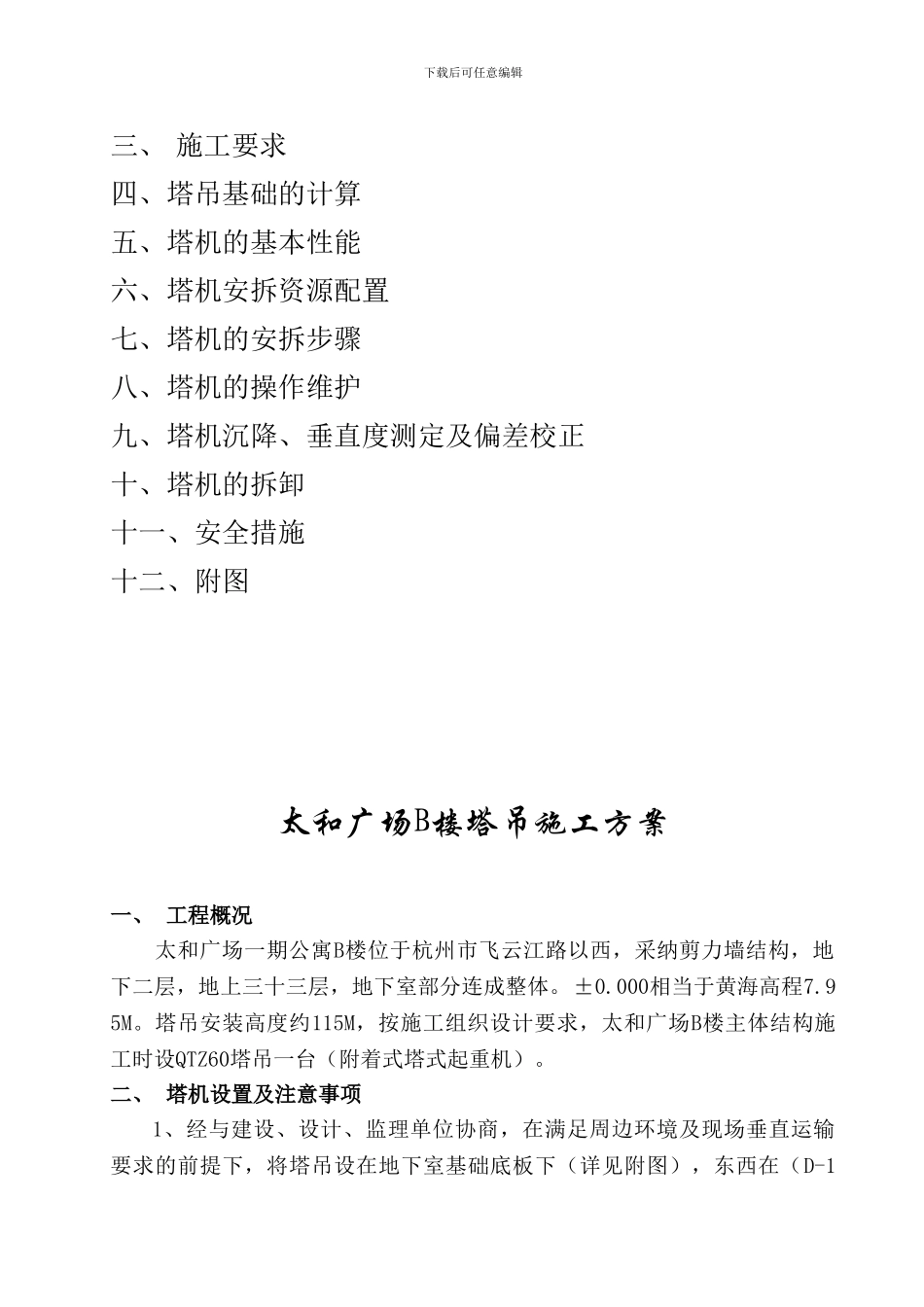

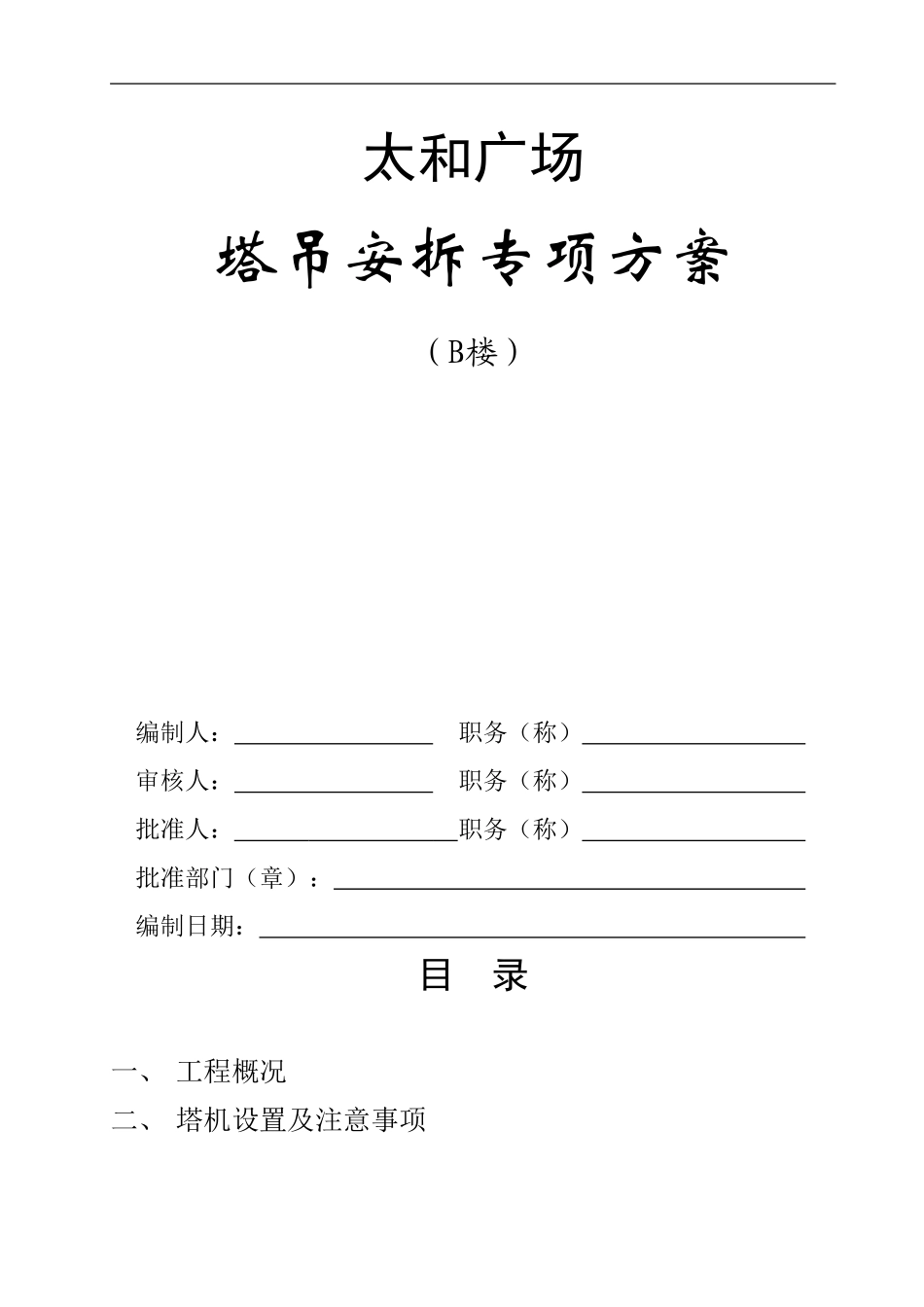

太和广场 塔吊安拆专项方案（B楼） 编制人： 职务（称） 审核人： 职务（称） 批准人： 职务（称） 批准部门（章）： 编制日期： 目 录一、 工程概况二、 塔机设置及注意事项下载后可任意编辑三、 施工要求四、塔吊基础的计算五、塔机的基本性能六、塔机安拆资源配置七、塔机的安拆步骤八、塔机的操作维护九、塔机沉降、垂直度测定及偏差校正十、塔机的拆卸十一、安全措施十二、附图太和广场B楼塔吊施工方案一、 工程概况太和广场一期公寓B楼位于杭州市飞云江路以西，采纳剪力墙结构，地下二层，地上三十三层，地下室部分连成整体。±0.000相当于黄海高程7.95M。塔吊安装高度约115M，按施工组织设计要求，太和广场B楼主体结构施工时设QTZ60塔吊一台（附着式塔式起重机）。二、 塔机设置及注意事项1、经与建设、设计、监理单位协商，在满足周边环境及现场垂直运输要求的前提下，将塔吊设在地下室基础底板下（详见附图），东西在（D-1下载后可任意编辑0）轴与（D-21）轴之间，南北在（D-1/C）轴与（D-C）轴之间，离建筑物6.30M，大臂朝西安装。利用土质的承载塔吊传下的荷载。承台平面尺寸为5×5M，承台厚度为1.25M。在钢筋砼承台内预埋入塔吊地下节。承台的混凝土等级为C30。2、塔机用电必须独立设置配电箱，并设置在离塔机约3M内。3、地基周围应清理场地，要求基本平整无障碍物。4、根据建筑高度要求，该塔机最高升至115M，并设附墙拉杆6道。5、塔机高度超过40M（40M以内），则第一道附墙杆设置在标高约30M处，第二道附墙杆设置在标高约50M处，以后每道间距约18米（具体位置根据建筑物的实际标高确定附设）。三、施工要求 1、塔吊基础与建筑的基础叠合一起，为满足地下室施工期间使用塔吊的要求，为防止地下室漏水，在先施工的底板与地下节周边加一道止水带（做法详见附图）。 2、塔吊处先浇的混凝土底板与地下室后浇的混凝土相接触面采纳100MM黄砂隔离。 3、在地下室顶板上开一个二米二见方的孔，塔吊拆除后，用同强度等级的混凝土封闭。因塔吊处预留孔封闭后，底板受力与实际设计状况不同，为保证顶板安全，在封回洞口前，塔吊所在跨的顶板下方加临时砖柱支撑。 4、顶板预留孔处钢筋按设计要求预留，拆除塔吊后，采纳焊接的方式连接。四、塔吊基础的计算 1、受力简图:下载后可任意编辑塔吊基础受力简图(桩基础)2、塔吊基础验算： ①、荷载计算 竖向力：P1=513KN,弯矩：M=1796KN·M,水平力：H1=73.5KN当只受到倾覆力矩时：...
