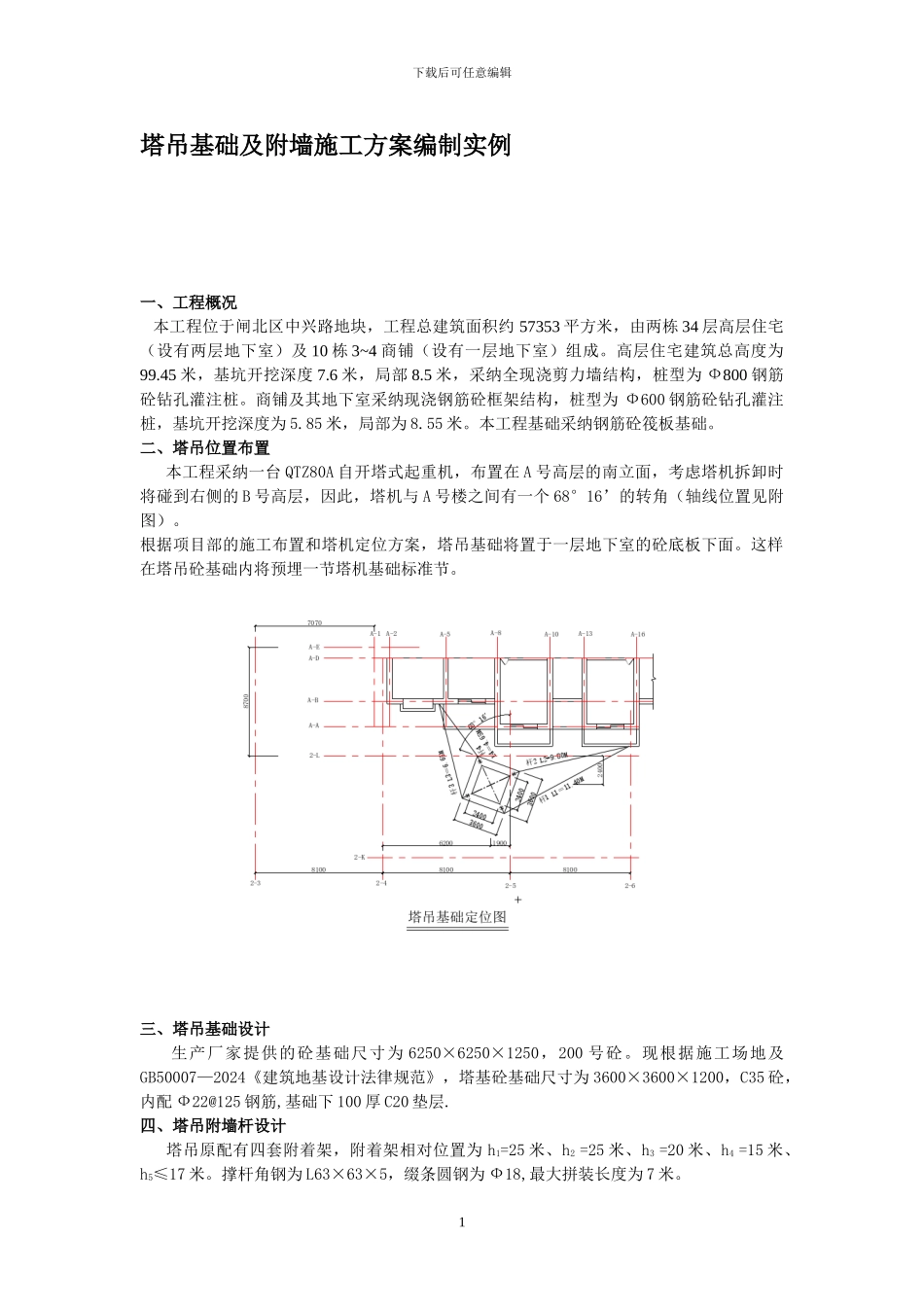

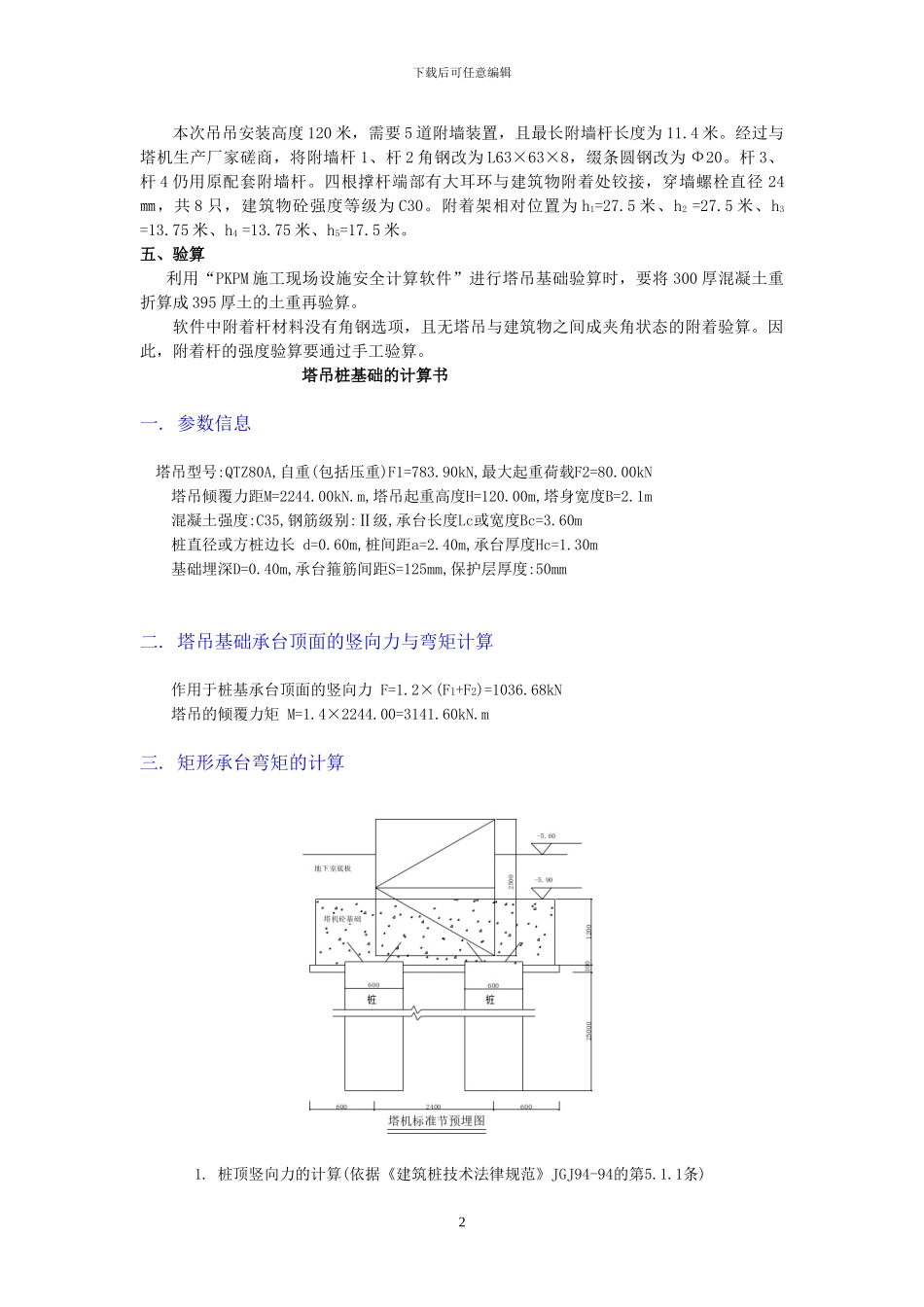

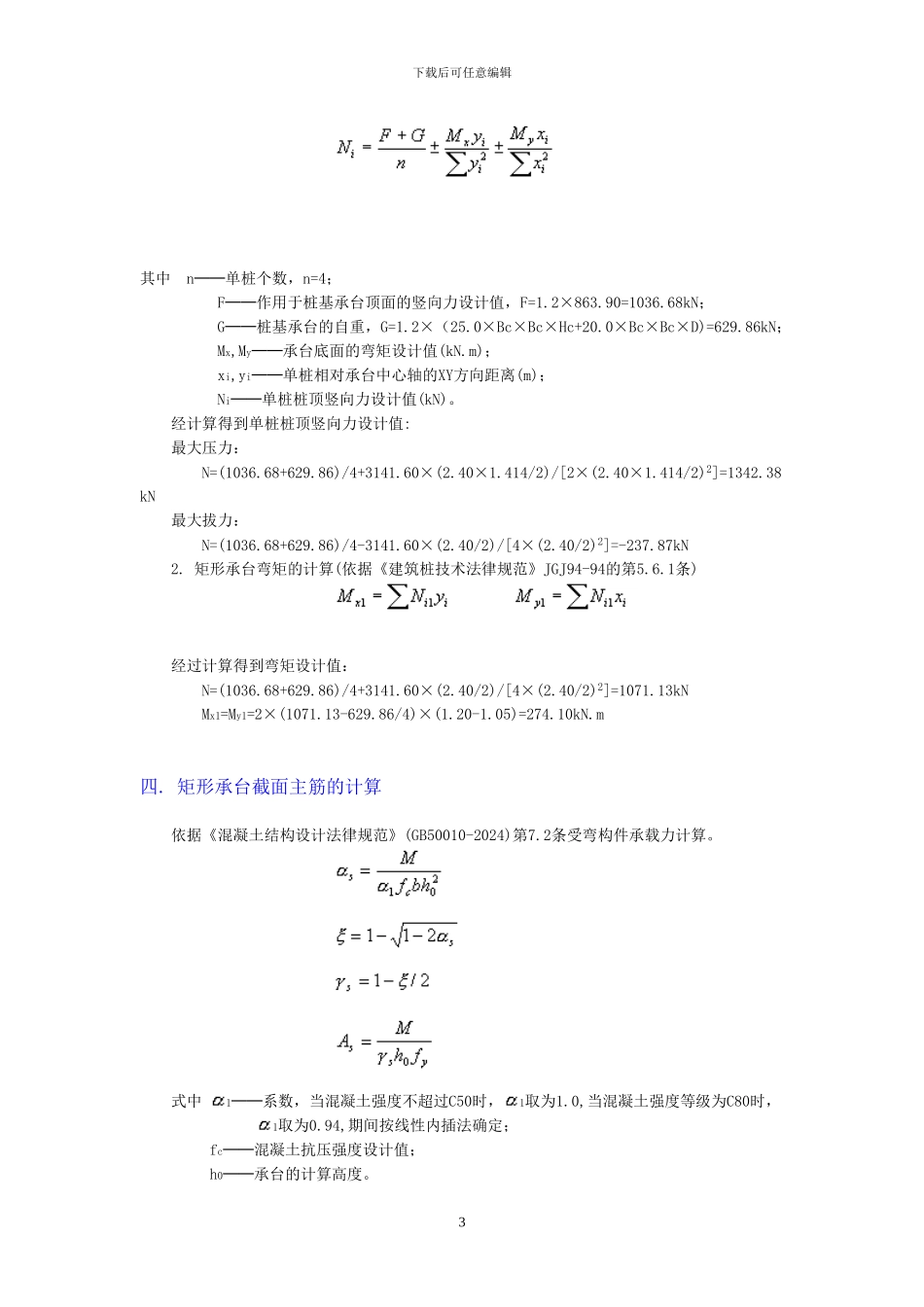

下载后可任意编辑塔吊基础及附墙施工方案编制实例一、工程概况 本工程位于闸北区中兴路地块，工程总建筑面积约 57353 平方米，由两栋 34 层高层住宅（设有两层地下室）及 10 栋 3~4 商铺（设有一层地下室）组成。高层住宅建筑总高度为99.45 米，基坑开挖深度 7.6 米，局部 8.5 米，采纳全现浇剪力墙结构，桩型为 Ф800 钢筋砼钻孔灌注桩。商铺及其地下室采纳现浇钢筋砼框架结构，桩型为 Ф600 钢筋砼钻孔灌注桩，基坑开挖深度为 5.85 米，局部为 8.55 米。本工程基础采纳钢筋砼筏板基础。二、塔吊位置布置 本工程采纳一台 QTZ80A 自开塔式起重机，布置在 A 号高层的南立面，考虑塔机拆卸时将碰到右侧的 B 号高层，因此，塔机与 A 号楼之间有一个 68°16’的转角（轴线位置见附图）。根据项目部的施工布置和塔机定位方案，塔吊基础将置于一层地下室的砼底板下面。这样在塔吊砼基础内将预埋一节塔机基础标准节。三、塔吊基础设计 生产厂家提供的砼基础尺寸为 6250×6250×1250，200 号砼。现根据施工场地及GB50007—2024《建筑地基设计法律规范》，塔基砼基础尺寸为 3600×3600×1200，C35 砼，内配 Ф22@125 钢筋,基础下 100 厚 C20 垫层.四、塔吊附墙杆设计 塔吊原配有四套附着架，附着架相对位置为 h1=25 米、h2 =25 米、h3 =20 米、h4 =15 米、h5≤17 米。撑杆角钢为 L63×63×5，缀条圆钢为 Ф18,最大拼装长度为 7 米。1下载后可任意编辑本次吊吊安装高度 120 米，需要 5 道附墙装置，且最长附墙杆长度为 11.4 米。经过与塔机生产厂家磋商，将附墙杆 1、杆 2 角钢改为 L63×63×8，缀条圆钢改为 Ф20。杆 3、杆 4 仍用原配套附墙杆。四根撑杆端部有大耳环与建筑物附着处铰接，穿墙螺栓直径 24 ㎜，共 8 只，建筑物砼强度等级为 C30。附着架相对位置为 h1=27.5 米、h2 =27.5 米、h3 =13.75 米、h4 =13.75 米、h5=17.5 米。五、验算 利用“PKPM 施工现场设施安全计算软件”进行塔吊基础验算时，要将 300 厚混凝土重折算成 395 厚土的土重再验算。软件中附着杆材料没有角钢选项，且无塔吊与建筑物之间成夹角状态的附着验算。因此，附着杆的强度验算要通过手工验算。塔吊桩基础的计算书一. 参数信息 塔吊型号:QTZ80A,自重(包括压重)F1=783.90kN,最大起重荷载F2=80.00kN 塔吊倾覆力距M=2244.00kN.m,塔吊起重高度H=120.00m,塔身宽度B=2.1m 混凝土强...
