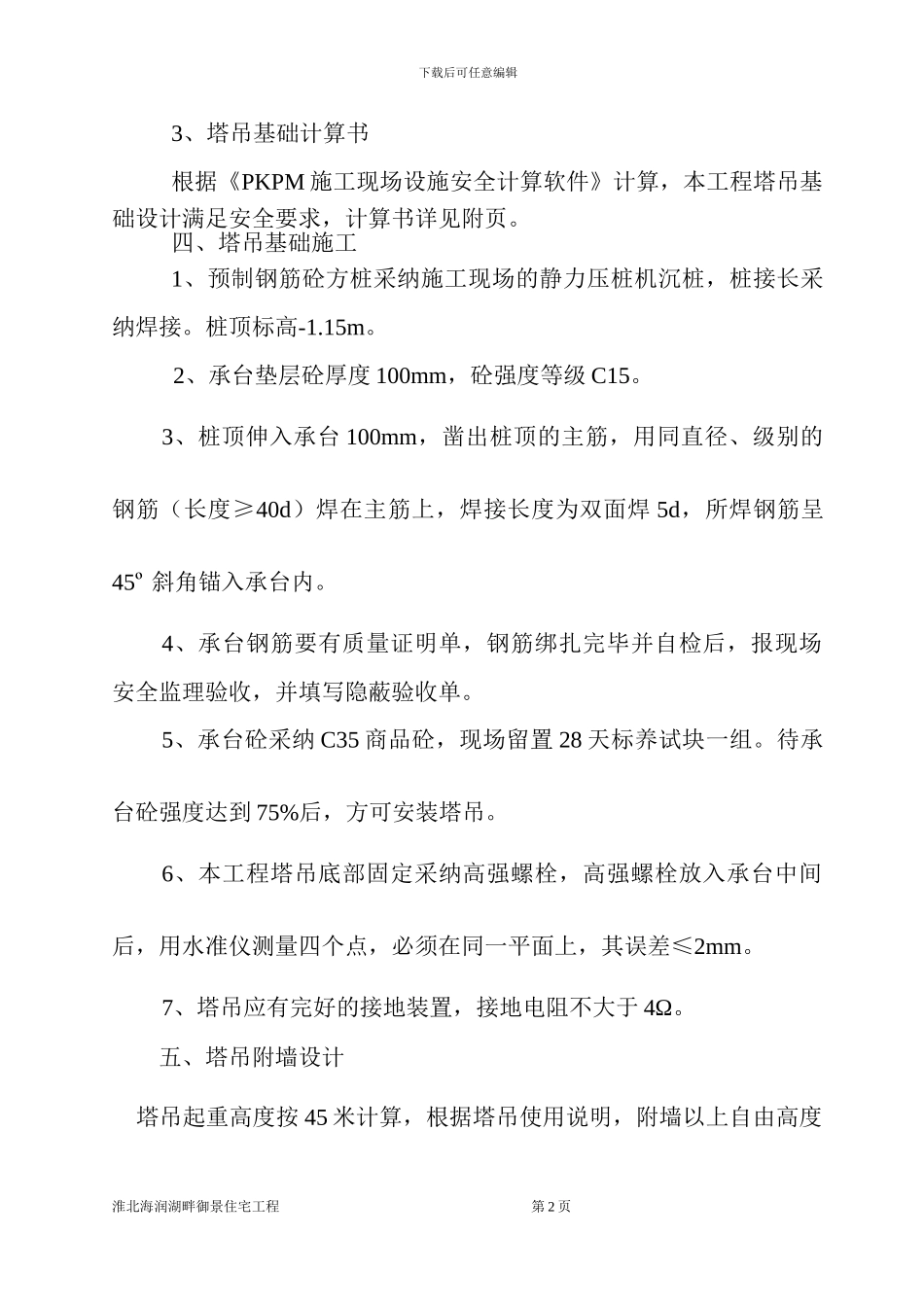

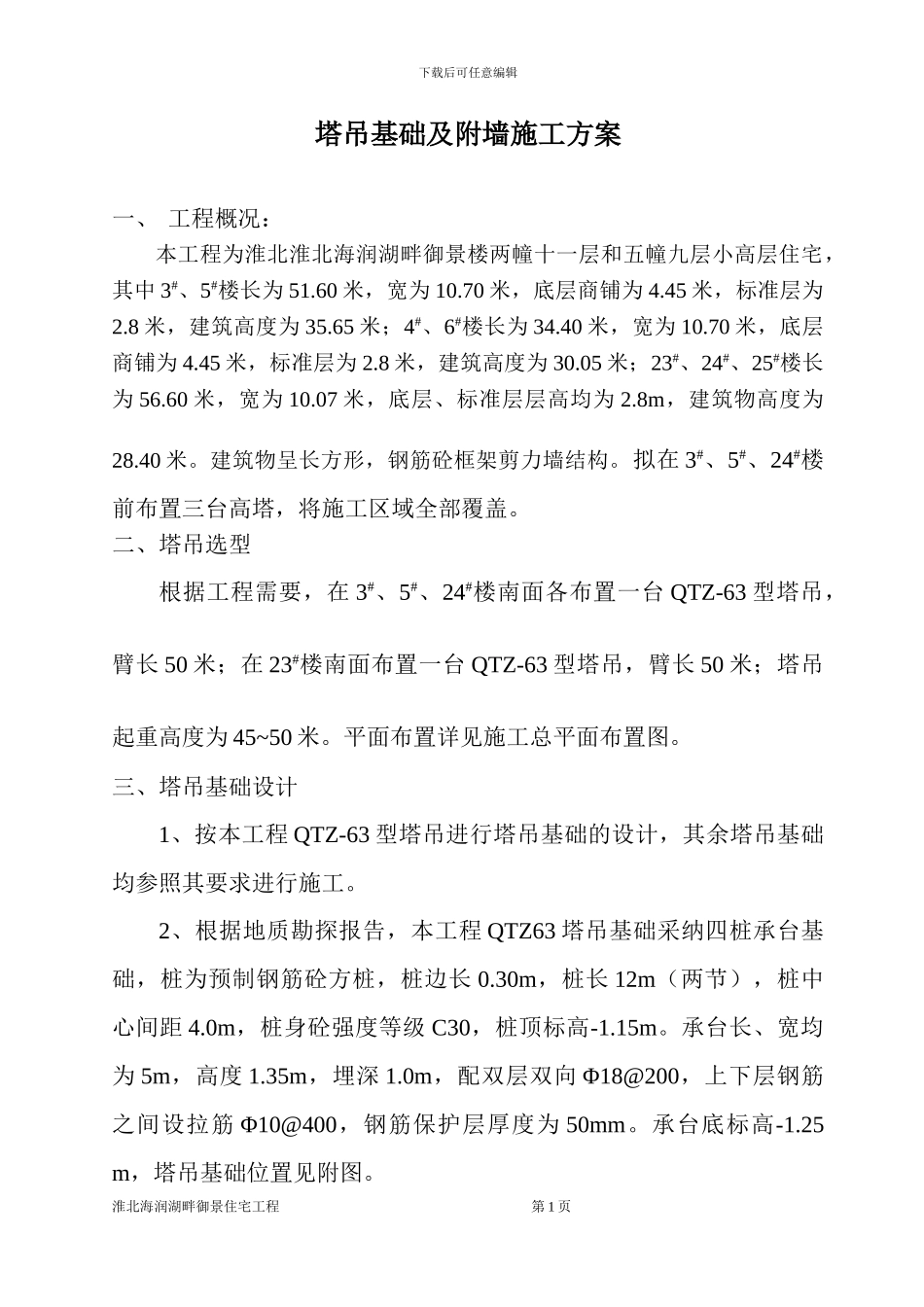

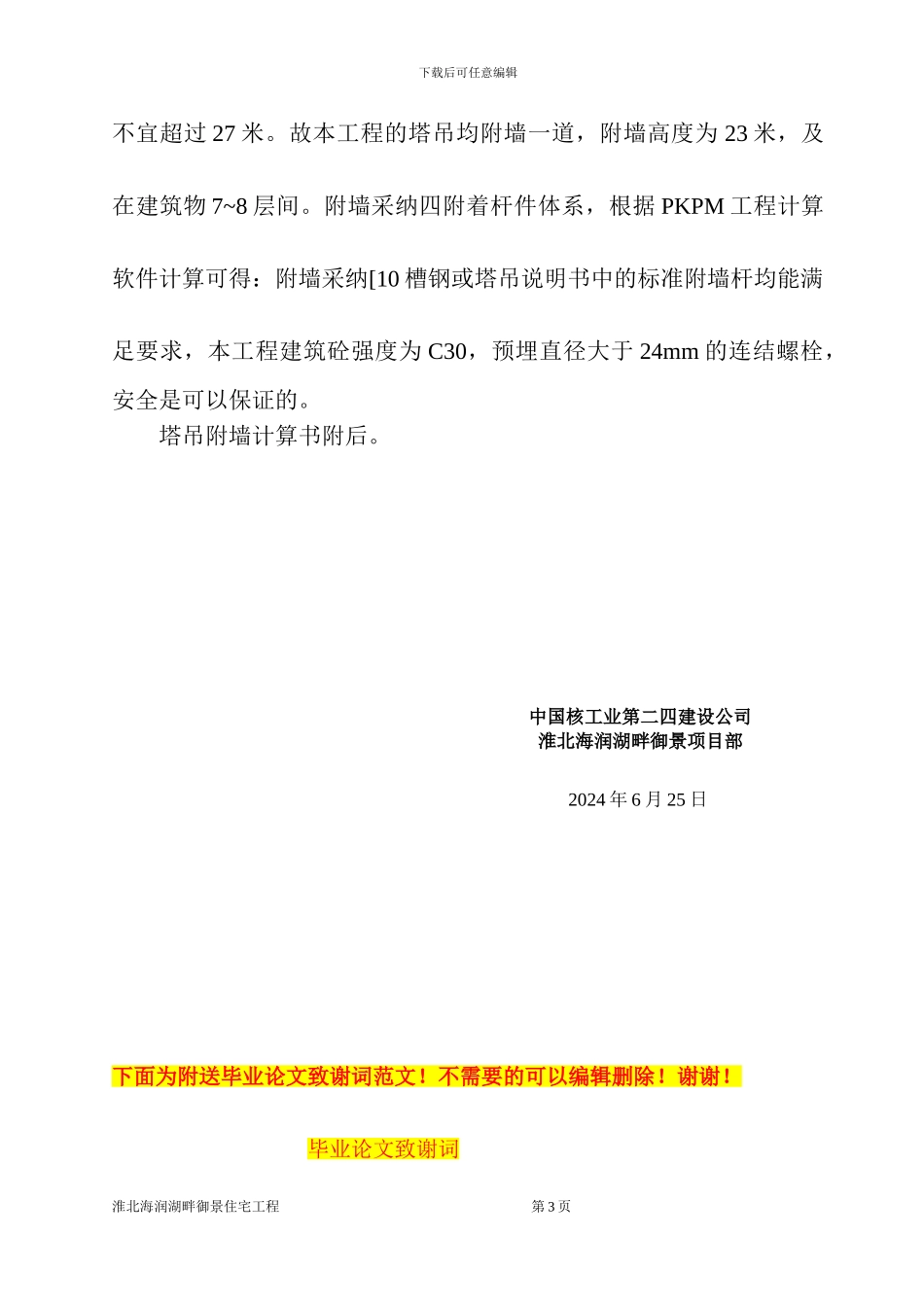

下载后可任意编辑塔吊基础及附墙施工方案一、 工程概况：本工程为淮北淮北海润湖畔御景楼两幢十一层和五幢九层小高层住宅，其中 3#、5#楼长为 51.60 米，宽为 10.70 米，底层商铺为 4.45 米，标准层为2.8 米，建筑高度为 35.65 米；4#、6#楼长为 34.40 米，宽为 10.70 米，底层商铺为 4.45 米，标准层为 2.8 米，建筑高度为 30.05 米；23#、24#、25#楼长为 56.60 米，宽为 10.07 米，底层、标准层层高均为 2.8m，建筑物高度为28.40 米。建筑物呈长方形，钢筋砼框架剪力墙结构。拟在 3#、5#、24#楼前布置三台高塔，将施工区域全部覆盖。二、塔吊选型根据工程需要，在 3#、5#、24#楼南面各布置一台 QTZ-63 型塔吊，臂长 50 米；在 23#楼南面布置一台 QTZ-63 型塔吊，臂长 50 米；塔吊起重高度为 45~50 米。平面布置详见施工总平面布置图。三、塔吊基础设计1、按本工程 QTZ-63 型塔吊进行塔吊基础的设计，其余塔吊基础均参照其要求进行施工。2、根据地质勘探报告，本工程 QTZ63 塔吊基础采纳四桩承台基础，桩为预制钢筋砼方桩，桩边长 0.30m，桩长 12m（两节），桩中心间距 4.0m，桩身砼强度等级 C30，桩顶标高-1.15m。承台长、宽均为 5m，高度 1.35m，埋深 1.0m，配双层双向 Φ18@200，上下层钢筋之间设拉筋 Φ10@400，钢筋保护层厚度为 50mm。承台底标高-1.25 m，塔吊基础位置见附图。淮北海润湖畔御景住宅工程 第 1 页下载后可任意编辑3、塔吊基础计算书根据《PKPM 施工现场设施安全计算软件》计算，本工程塔吊基础设计满足安全要求，计算书详见附页。四、塔吊基础施工1、预制钢筋砼方桩采纳施工现场的静力压桩机沉桩，桩接长采纳焊接。桩顶标高-1.15m。2、承台垫层砼厚度 100mm，砼强度等级 C15。3、桩顶伸入承台 100mm，凿出桩顶的主筋，用同直径、级别的钢筋（长度≥40d）焊在主筋上，焊接长度为双面焊 5d，所焊钢筋呈45º 斜角锚入承台内。4、承台钢筋要有质量证明单，钢筋绑扎完毕并自检后，报现场安全监理验收，并填写隐蔽验收单。5、承台砼采纳 C35 商品砼，现场留置 28 天标养试块一组。待承台砼强度达到 75%后，方可安装塔吊。6、本工程塔吊底部固定采纳高强螺栓，高强螺栓放入承台中间后，用水准仪测量四个点，必须在同一平面上，其误差≤2mm。7、塔吊应有完好的接地装置，接地电阻不大于 4Ω。五、塔吊附墙设计 塔吊起重高度按 45 米计算，根据塔吊使用说明...
