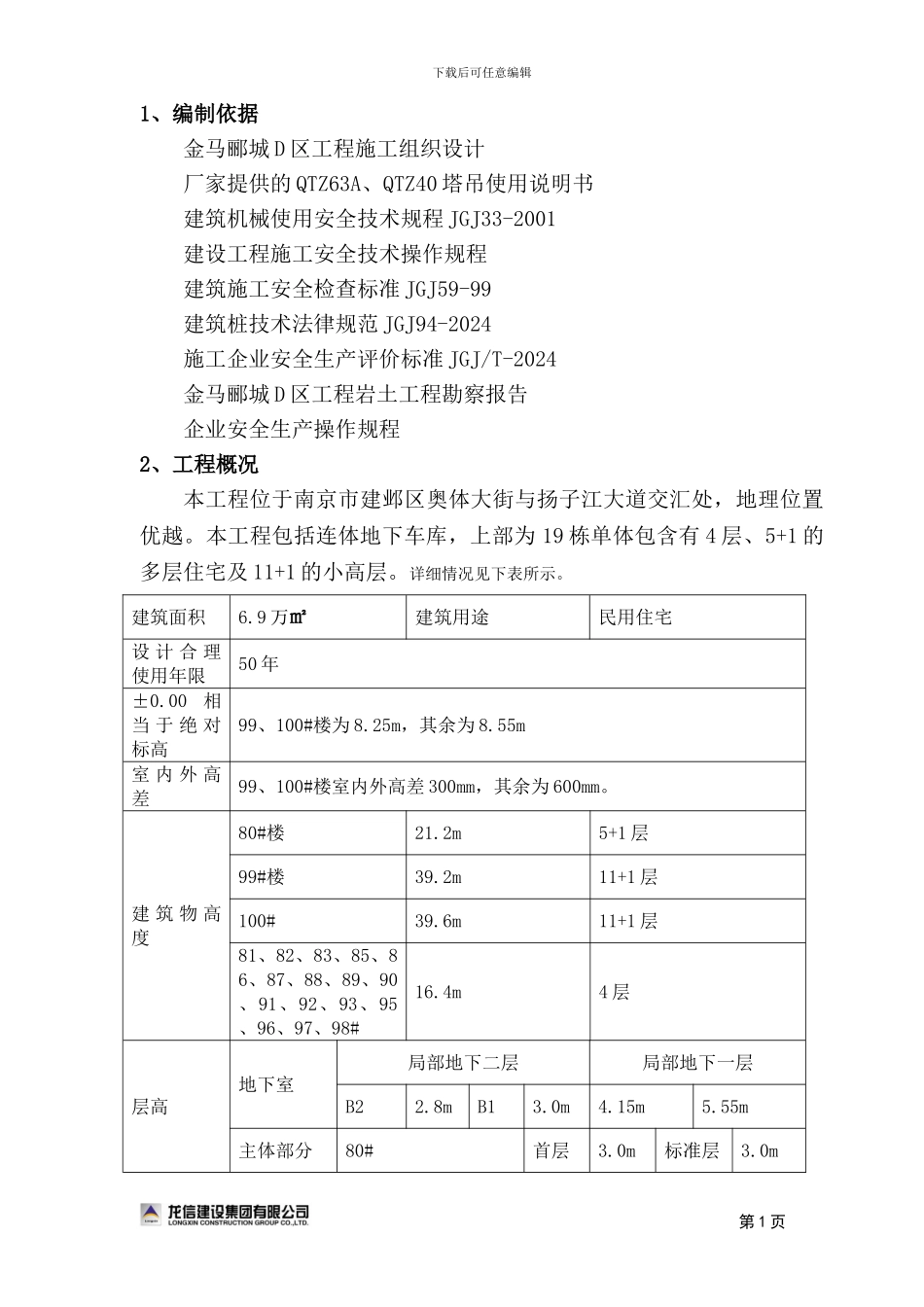

下载后可任意编辑1、编制依据金马郦城 D 区工程施工组织设计厂家提供的 QTZ63A、QTZ40 塔吊使用说明书建筑机械使用安全技术规程 JGJ33-2001建设工程施工安全技术操作规程建筑施工安全检查标准 JGJ59-99建筑桩技术法律规范 JGJ94-2024施工企业安全生产评价标准 JGJ/T-2024金马郦城 D 区工程岩土工程勘察报告企业安全生产操作规程2、工程概况本工程位于南京市建邺区奥体大街与扬子江大道交汇处，地理位置优越。本工程包括连体地下车库，上部为 19 栋单体包含有 4 层、5+1 的多层住宅及 11+1 的小高层。详细情况见下表所示。建筑面积6.9 万㎡建筑用途民用住宅设 计 合 理使用年限50 年±0.00相当 于 绝 对标高99、100#楼为 8.25m，其余为 8.55m室 内 外 高差99、100#楼室内外高差 300mm，其余为 600mm。建 筑 物 高度80#楼21.2m5+1 层99#楼39.2m11+1 层100#39.6m11+1 层81、82、83、85、86、87、88、89、90、91、92、93、95、96、97、98#16.4m4 层层高地下室局部地下二层局部地下一层B22.8mB13.0m4.15m5.55m主体部分80#首层3.0m标准层3.0m 第 1 页下载后可任意编辑83、85、87、89、91、93、97、98#首层3.4m二层3.2m三层3.4m四层4.95m81、82、86、88、90、92、95、96#首层3.4m二层3.2m三层3.4m四层4.95m99#首层3.0m标准层3.0m100#首层3.0m标准层3.0m3、塔吊型号的选用根据我公司现有的机械设备和本工程的占地规模大小及其结构形式，我们选用 4 台 QTZ63A 塔和 2 台 QTZ40 塔吊以满足各作业段施工的垂直运输要求。其中 4 台 QTZ63A 塔吊基础设置在车库基础内，两台 QTZ40 塔吊基础分别设置在 99、100#楼北侧。4、塔吊位置、高度的选择4．1 布塔原则塔臂的有效作用范围能覆盖整个工作面，以满足工程垂直和水平运输的要求；两塔间互不干涉；塔吊布置便于安装和拆除。4．2 塔吊位置的选择以满足施工需要同时综合考虑项目成本控制为原则，对塔吊位置进行布置，平面综合布置见施工现场塔吊布置图，定位详见塔吊基础定位布置图。4．3 塔臂长度及型号的选择根据楼座的平面尺寸，以尽量满足覆盖整个工作面的要求同时能兼顾相邻单元较少的楼座间可共用一台塔吊施工的情况。型号选择考虑现场的施工需要，塔吊满足工程实际需求的能力。5、场地勘测情况根据业主提供的岩土工程勘测报告，塔吊基底土层：所有塔吊下地基土均在②土层淤泥质粉质粘土层上，地基承载力为 48kpa，小于塔吊基础所需地耐力值，...
