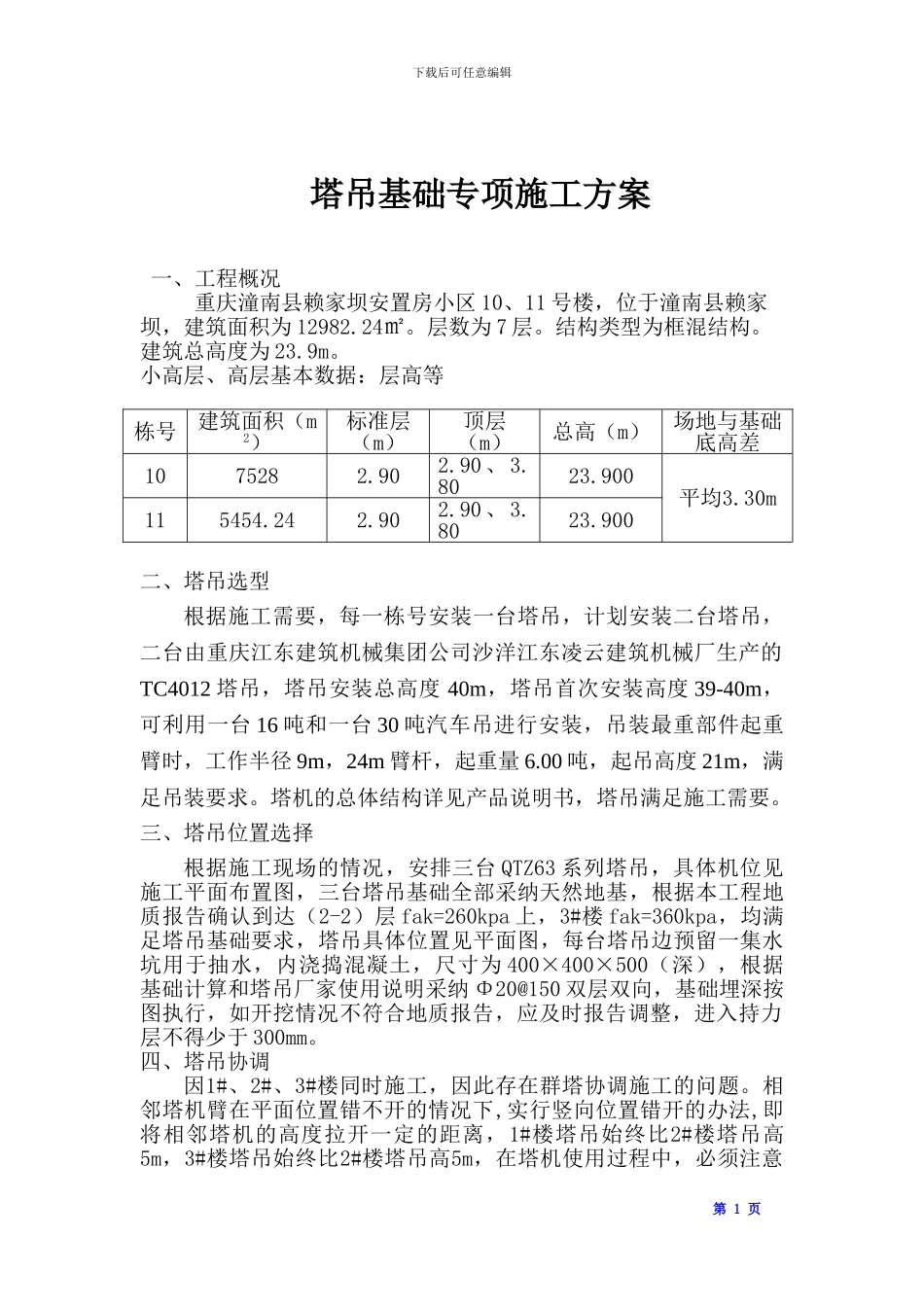

下载后可任意编辑塔吊基础专项施工方案一、工程概况重庆潼南县赖家坝安置房小区 10、11 号楼，位于潼南县赖家坝，建筑面积为 12982.24㎡。层数为 7 层。结构类型为框混结构。建筑总高度为 23.9m。小高层、高层基本数据：层高等二、塔吊选型根据施工需要，每一栋号安装一台塔吊，计划安装二台塔吊，二台由重庆江东建筑机械集团公司沙洋江东凌云建筑机械厂生产的TC4012 塔吊，塔吊安装总高度 40m，塔吊首次安装高度 39-40m，可利用一台 16 吨和一台 30 吨汽车吊进行安装，吊装最重部件起重臂时，工作半径 9m，24m 臂杆，起重量 6.00 吨，起吊高度 21m，满足吊装要求。塔机的总体结构详见产品说明书，塔吊满足施工需要。三、塔吊位置选择根据施工现场的情况，安排三台 QTZ63 系列塔吊，具体机位见施工平面布置图，三台塔吊基础全部采纳天然地基，根据本工程地质报告确认到达（2-2）层 fak=260kpa 上，3#楼 fak=360kpa，均满足塔吊基础要求，塔吊具体位置见平面图，每台塔吊边预留一集水坑用于抽水，内浇捣混凝土，尺寸为 400×400×500（深），根据基础计算和塔吊厂家使用说明采纳 Φ20@150 双层双向，基础埋深按图执行，如开挖情况不符合地质报告，应及时报告调整，进入持力层不得少于 300mm。四、塔吊协调因1#、2#、3#楼同时施工，因此存在群塔协调施工的问题。相邻塔机臂在平面位置错不开的情况下,实行竖向位置错开的办法,即将相邻塔机的高度拉开一定的距离，1#楼塔吊始终比2#楼塔吊高5m，3#楼塔吊始终比2#楼塔吊高5m，在塔机使用过程中，必须注意 第 1 页 栋号建筑面积（m2）标准层（m）顶层（m）总高（m）场地与基础底高差 1075282.902.90 、 3.8023.900平均3.30m115454.242.902.90 、 3.8023.900下载后可任意编辑相邻塔机的动态。塔吊指挥员在发出启动信号之前要观察相邻塔机臂是否在离自己的塔机臂较近的地方或正向自己的塔机臂方向移动，根据情况决定发出启动信号的时间；在塔机臂移动的过程中，塔机司机也要密切注意相邻塔机臂的移动情况，一旦发现两个塔机臂向一个方向靠近，应立即停止移动或向反方向移动塔机臂。塔机臂移动不要太快，以免发现情况后来不及实行措施。每次提升时，应先提升1#、3#楼塔吊，最后提升2#楼塔吊。提升工作由塔吊安装公司负责，完成后项目门保存资料。施工过程中，应制定严密的作业计划，三台塔吊统一使用，保持高效率。五、塔吊的基础设计 塔吊基础设计参考本工程前期地质资...
