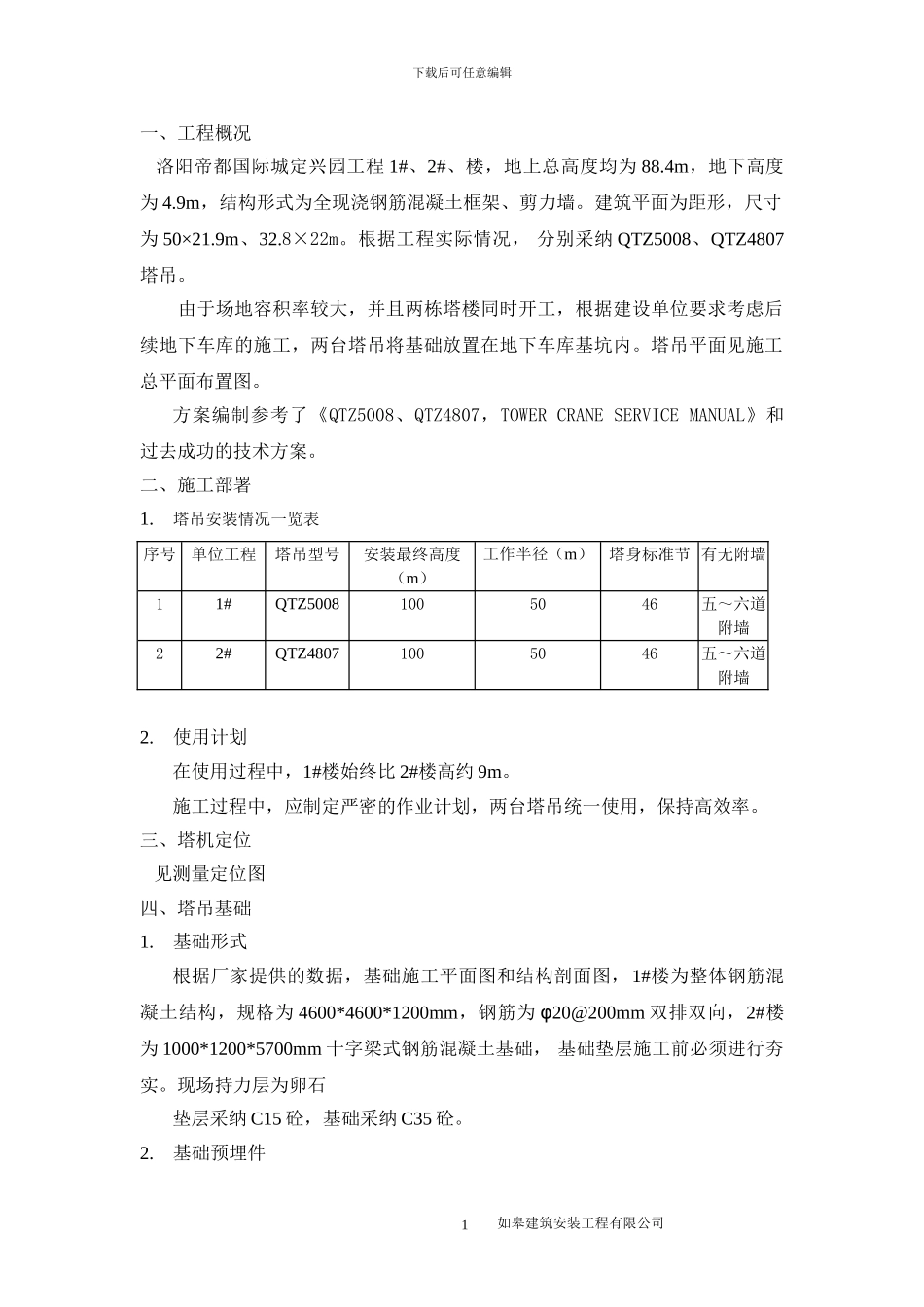

下载后可任意编辑一、工程概况 洛阳帝都国际城定兴园工程 1#、2#、楼，地上总高度均为 88.4m，地下高度为 4.9m，结构形式为全现浇钢筋混凝土框架、剪力墙。建筑平面为距形，尺寸为 50×21.9m、32.8×22m。根据工程实际情况， 分别采纳 QTZ5008、QTZ4807塔吊。 由于场地容积率较大，并且两栋塔楼同时开工，根据建设单位要求考虑后续地下车库的施工，两台塔吊将基础放置在地下车库基坑内。塔吊平面见施工总平面布置图。方案编制参考了《QTZ5008、QTZ4807，TOWER CRANE SERVICE MANUAL》和过去成功的技术方案。二、施工部署1.塔吊安装情况一览表序号单位工程塔吊型号安装最终高度（m）工作半径（m）塔身标准节 有无附墙11#QTZ50081005046五～六道附墙22#QTZ48071005046五～六道附墙2.使用计划在使用过程中，1#楼始终比 2#楼高约 9m。施工过程中，应制定严密的作业计划，两台塔吊统一使用，保持高效率。三、塔机定位 见测量定位图 四、塔吊基础1.基础形式根据厂家提供的数据，基础施工平面图和结构剖面图，1#楼为整体钢筋混凝土结构，规格为 4600*4600*1200mm，钢筋为 φ20@200mm 双排双向，2#楼为 1000*1200*5700mm 十字梁式钢筋混凝土基础， 基础垫层施工前必须进行夯实。现场持力层为卵石垫层采纳 C15 砼，基础采纳 C35 砼。2.基础预埋件 如皋建筑安装工程有限公司 1下载后可任意编辑基础预埋件详图见附图.基础预埋件的安装 需要的附件包括 4 个预埋角钢件、1 个标准节及 16 个销轴。安装顺序如下：安装预埋件→安装固定件→调整预埋件位置并固定→安装标准节→检查垂直度→浇筑砼固定架仅做埋设和固定预埋件使用，待砼硬化后拆除。接地用 20×6 镀锌扁铁将 4 个主角钢预埋件与接地体焊接牢固，接地电阻应低于4Ω。五、塔吊的安装与顶升1.安装必须待砼达到 90%标准强度以上时，方可进行整机安装。安装采纳 40t 吊车，其靠近塔吊回转中心方向的支腿与塔吊回转中心的距离应不大于 8m。每个支腿距坑边应有不小于 1.5m 的安全距离。塔吊的部件在坑上逐件安装。塔吊的顶升方向，即大臂的指向，安装程序如下：（1） 安装过渡节（2.625 吨）。注意塔机的顶升方向（2） 安装顶升套架，包括走道平台、扁担梁、油缸。（3.175 吨）（3） 安装加强标准节 3 节。（4） 安装回转装置(4.93 吨).先在地面上安装好引进大梁,然后吊装。（5） 安装司机室、塔顶总成（4.05 吨）。（6） 用手动摇把合理调节回转...
