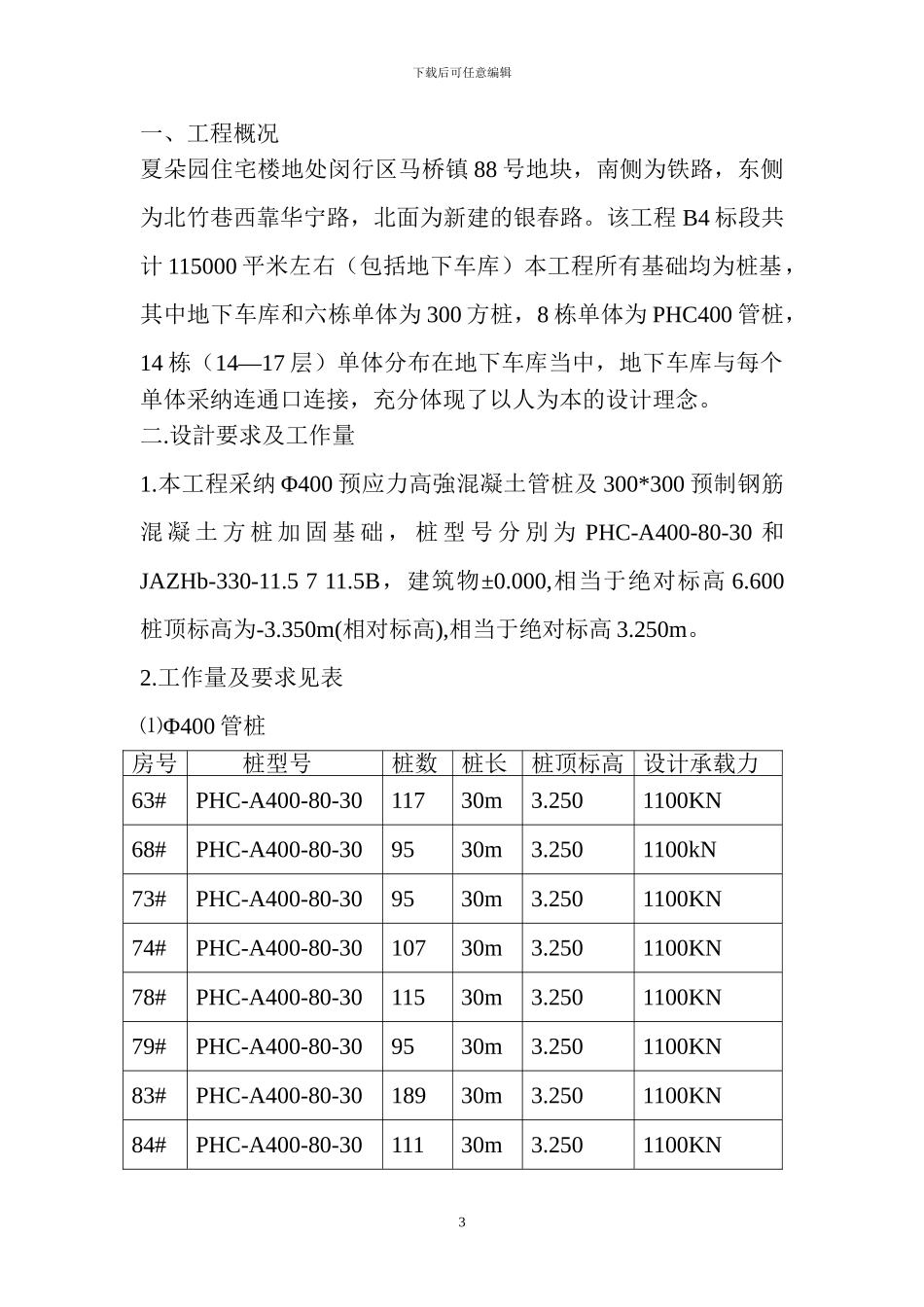

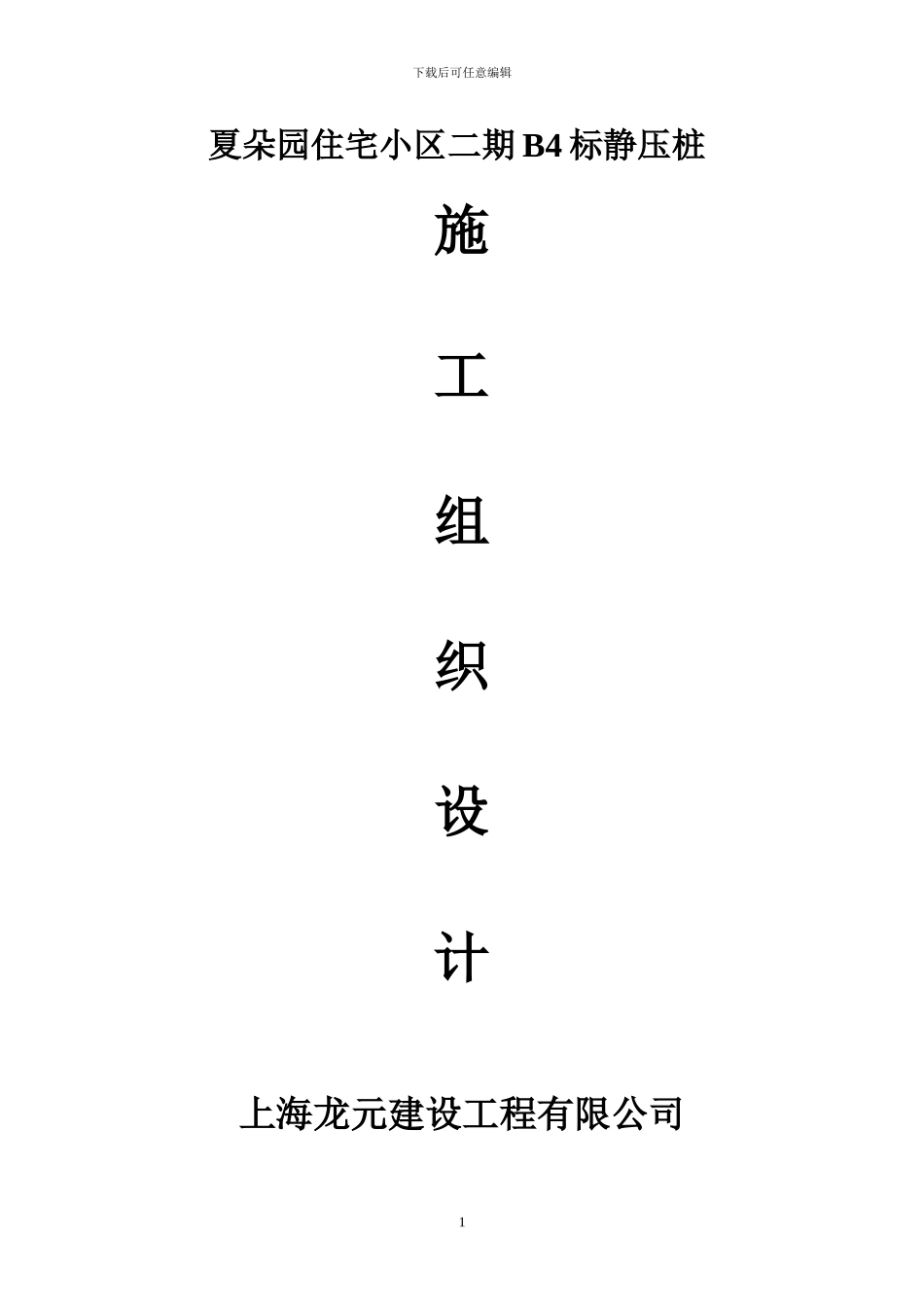

下载后可任意编辑夏朵园住宅小区二期 B4 标静压桩施工组织设计上海龙元建设工程有限公司1下载后可任意编辑目 录一、工程概况二、设计要求及工作量三、施工组织设计编写依据四、现场工程地质条件及周围环境五、施工机械及施工工期六、打桩施工工艺流程及技术措施七、施工技术组织措施八、文明施工保证措施九、施工组织管理十、 施工技术资料十一、压桩与周边的关系2下载后可任意编辑一、工程概况 夏朵园住宅楼地处闵行区马桥镇 88 号地块，南侧为铁路，东侧为北竹巷西靠华宁路，北面为新建的银春路。该工程 B4 标段共计 115000 平米左右（包括地下车库）本工程所有基础均为桩基，其中地下车库和六栋单体为 300 方桩，8 栋单体为 PHC400 管桩，14 栋（14—17 层）单体分布在地下车库当中，地下车库与每个单体采纳连通口连接，充分体现了以人为本的设计理念。二.设計要求及工作量1.本工程采纳 Φ400 预应力高強混凝土管桩及 300*300 预制钢筋混 凝 土 方 桩 加 固 基 础 ， 桩 型 号 分 別 为 PHC-A400-80-30 和 JAZHb-330-11.5 7 11.5B，建筑物±0.000,相当于绝对标高 6.600桩顶标高为-3.350m(相对标高),相当于绝对标高 3.250m。2.工作量及要求见表⑴Φ400 管桩房号桩型号桩数桩长桩顶标高 设计承载力63#PHC-A400-80-3011730m3.2501100KN68#PHC-A400-80-309530m3.2501100kN73#PHC-A400-80-309530m3.2501100KN74#PHC-A400-80-3010730m3.2501100KN78#PHC-A400-80-3011530m3.2501100KN79#PHC-A400-80-309530m3.2501100KN83#PHC-A400-80-3018930m3.2501100KN84#PHC-A400-80-3011130m3.2501100KN3下载后可任意编辑⑵300*300 方桩房号 桩型号桩数桩长桩顶标高 设计承载力62#JAZHb-330-11.5 7 11.5B119303.250950KN64#JAZHb-330-11.5 7 11.5B119303.250950KN67#JAZHb-330-11.5 7 11.5B130303.250950KN69#JAZHb-330-11.5-7-11.5B119303.250950KN72#JAZHb-330-11.5 7 11.5B130303.250950KN80#JAZHb-330-11.5 7 11.5B123303.250950KN車庫JAZHb-230-11.5 11.5B48523-0.700350KN(抗拔)三、施工组织设计编写依据1. 本工程《工程地质勘察报告》2. 上海城乡建筑设计院《桩位布置图》3. 《地基与基础工程施工及验收法律规范》(GB50202-2024),《建筑桩基技术法律规范》(JGJ94-94)及《预制钢筋混凝土方桩 04G361》;《先張法预应力混凝土管桩 2000 沪 G502》制桩图集四、施工现场条件及周围环境1. ...
