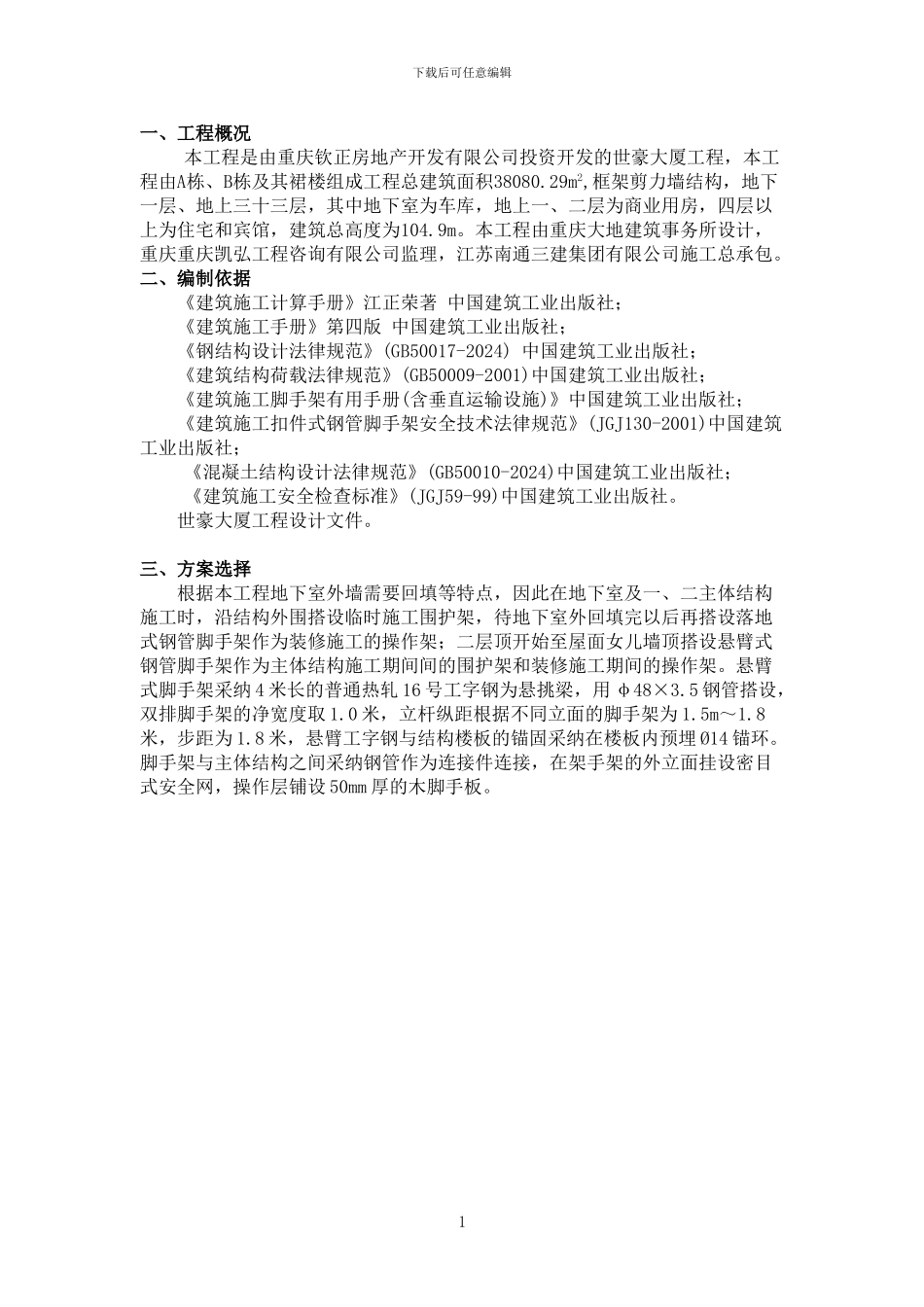

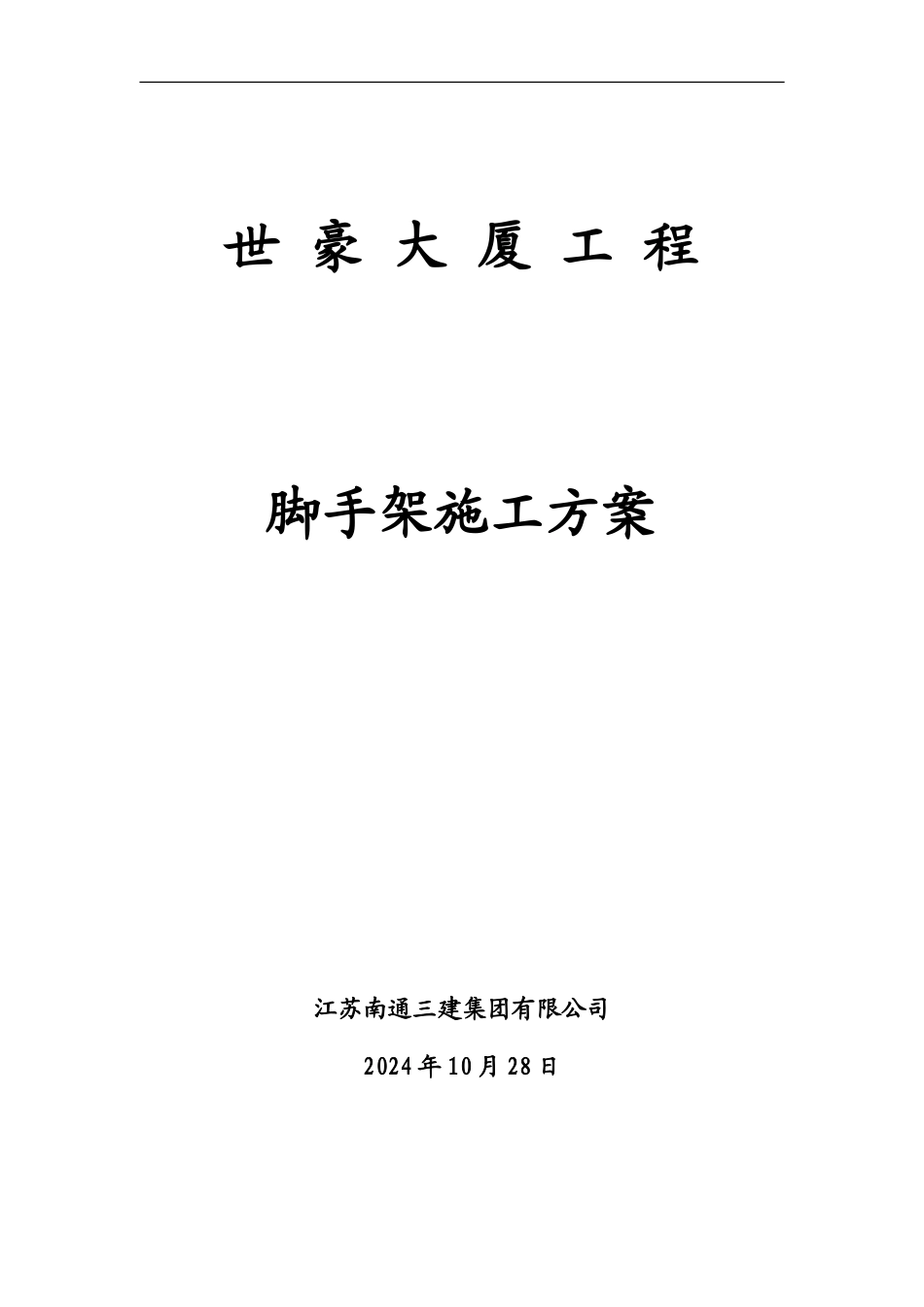

世 豪 大 厦 工 程脚手架施工方案江苏南通三建集团有限公司2024 年 10 月 28 日下载后可任意编辑一、工程概况本工程是由重庆钦正房地产开发有限公司投资开发的世豪大厦工程，本工程由A栋、B栋及其裙楼组成工程总建筑面积38080.29m2,框架剪力墙结构，地下一层、地上三十三层，其中地下室为车库，地上一、二层为商业用房，四层以上为住宅和宾馆，建筑总高度为104.9m。本工程由重庆大地建筑事务所设计，重庆重庆凯弘工程咨询有限公司监理，江苏南通三建集团有限公司施工总承包。二、编制依据《建筑施工计算手册》江正荣著 中国建筑工业出版社；《建筑施工手册》第四版 中国建筑工业出版社；《钢结构设计法律规范》(GB50017-2024) 中国建筑工业出版社；《建筑结构荷载法律规范》(GB50009-2001)中国建筑工业出版社；《建筑施工脚手架有用手册(含垂直运输设施)》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)中国建筑工业出版社；《混凝土结构设计法律规范》(GB50010-2024)中国建筑工业出版社；《建筑施工安全检查标准》(JGJ59-99)中国建筑工业出版社。世豪大厦工程设计文件。三、方案选择根据本工程地下室外墙需要回填等特点，因此在地下室及一、二主体结构施工时，沿结构外围搭设临时施工围护架，待地下室外回填完以后再搭设落地式钢管脚手架作为装修施工的操作架；二层顶开始至屋面女儿墙顶搭设悬臂式钢管脚手架作为主体结构施工期间间的围护架和装修施工期间的操作架。悬臂式脚手架采纳 4 米长的普通热轧 16 号工字钢为悬挑梁，用 φ48×3.5 钢管搭设，双排脚手架的净宽度取 1.0 米，立杆纵距根据不同立面的脚手架为 1.5m～1.8米，步距为 1.8 米，悬臂工字钢与结构楼板的锚固采纳在楼板内预埋 Ø14 锚环。脚手架与主体结构之间采纳钢管作为连接件连接，在架手架的外立面挂设密目式安全网，操作层铺设 50mm 厚的木脚手板。1下载后可任意编辑四、脚手架搭设1、落地式脚手架在搭设前，首先对脚手架的基础进行处理。如基础处于回填土部位，则首先将回填土按要求进行夯实，如脚手架基础处于原土地基，则对原土地基作平整处理。地基处理后再浇筑 100mm 厚 C15 素混凝土作为脚手架的基础，混凝土顶面对外侧找坡 2%，外侧设置 300 宽、最浅处 200 深的排水沟，排水沟沿脚手架周圈设置，每隔 50m 设集水坑一个，保证脚手架基础无积水现象。2、悬臂式脚手架在搭设前应首先在悬挑层的...
