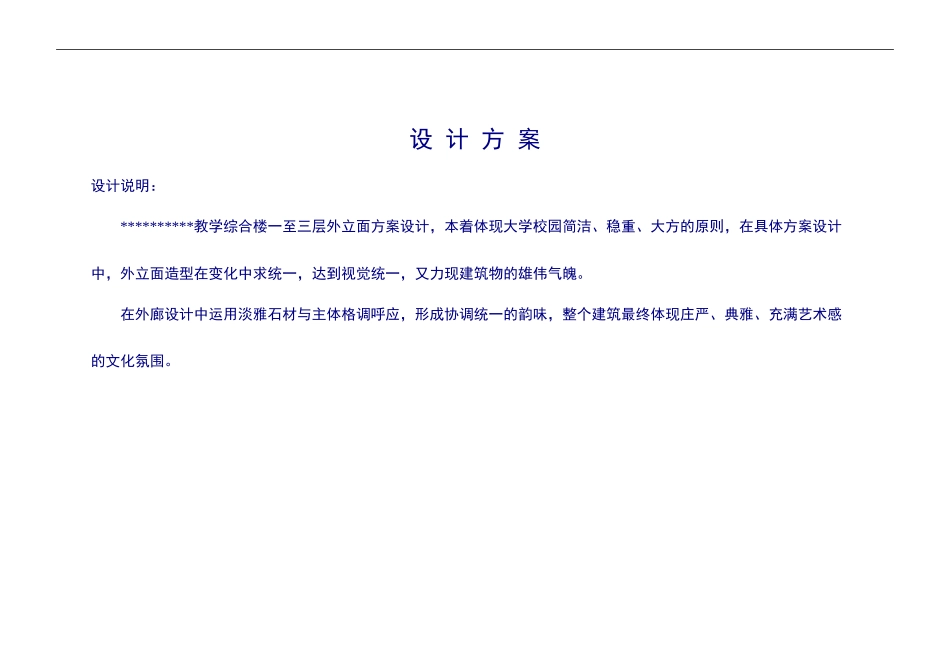

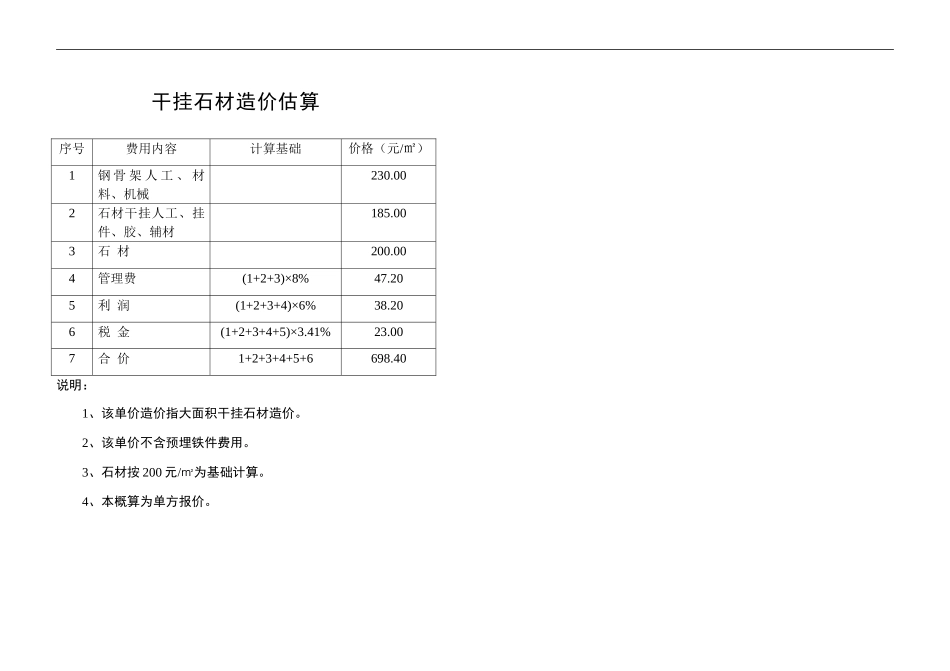

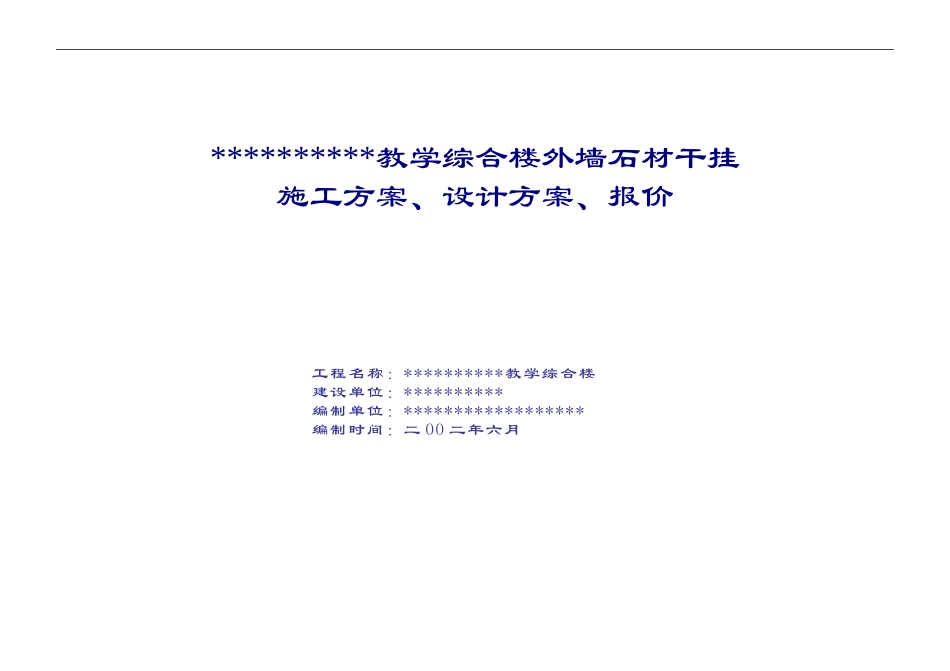

**********教学综合楼外墙石材干挂施工方案、设计方案、报价工程名称:**********教学综合楼建设单位:**********编制单位:******************编制时间:二 OO 二年六月设 计 方 案设计说明:**********教学综合楼一至三层外立面方案设计,本着体现大学校园简洁、稳重、大方的原则,在具体方案设计中,外立面造型在变化中求统一,达到视觉统一,又力现建筑物的雄伟气魄。在外廊设计中运用淡雅石材与主体格调呼应,形成协调统一的韵味,整个建筑最终体现庄严、典雅、充满艺术感的文化氛围。干挂石材造价估算序号费用内容计算基础价格(元/㎡)1钢 骨 架 人 工 、 材料、机械230.002石材干挂人工、挂件、胶、辅材185.003石 材200.004管理费(1+2+3)×8%47.205利 润(1+2+3+4)×6%38.206税 金(1+2+3+4+5)×3.41%23.007合 价1+2+3+4+5+6698.40说明:1、该单价造价指大面积干挂石材造价。2、该单价不含预埋铁件费用。3、石材按 200 元/㎡为基础计算。4、本概算为单方报价。下载后可任意编辑中医药大学教学综合楼外墙干挂石材施 工 方 案一、干挂石材制作、安装1、外墙石材干挂的安全性、耐久性要求很高,为达到要求规定的性能和质量标准,必须对设计、施工进行全面质量管理,对设计上的每个环节以及制作、安装过程的各道工序都要进行预防性的质量控制。施工中的每道工序都必须进行仔细的检查验收,并建立一整套施工、技术管理制度,并严格落实,确保制作及安装质量。2、测量放线。(1)配备二名经验丰富的放线工专门从事测量放线工作,并指导工人按线安装,测量工作见流程图。(2)各种测量仪器和计量工具要按计量标准要求复查校正,保证使其处于正常工作状态。各种测量记录应正确完整。(3)高层建筑的测量工作,应在风力不大于 4 级的情况下进行,在一幅墙面的四大角,应从上至下弹出垂直控制线,控制左右方向的垂直度,同时用钢筋埋设在控制线上、下端的墙内,在伸出墙面的钢筋上,作出标记,控制进出方向的垂直度,作为立柱排列放线的传导点(线)。水平控制线,应每层楼设置一个半永久性的控制点,并作出标记,作为横梁和窗洞口等弹水平通线的传导点(线)。测量允许偏差,应符合下表的规定。测量允许偏差序 号项 目允许偏差(mm)1水平标高层 间3全 高(H)全 高3H/100002垂 直 度且不大于30M
