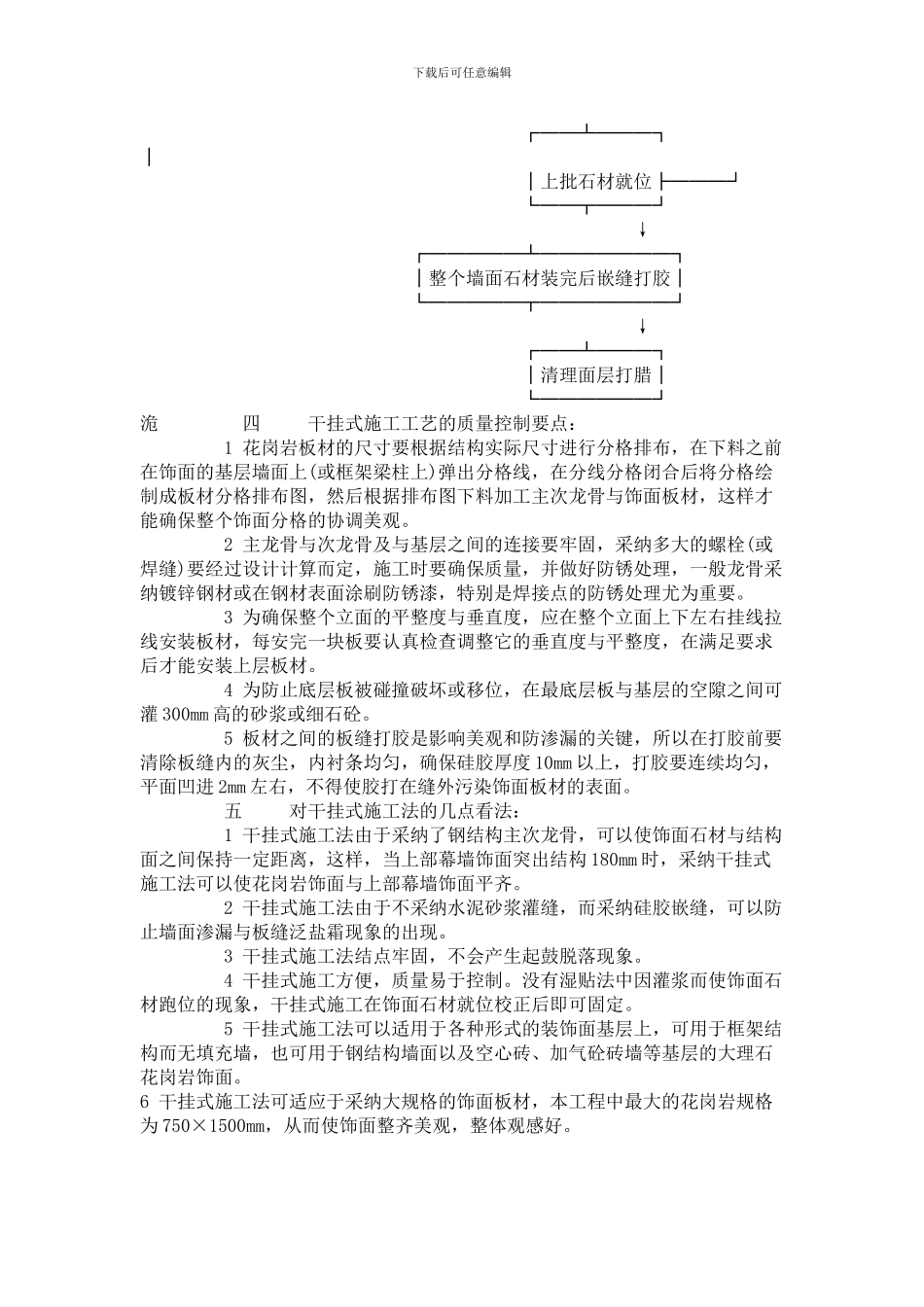

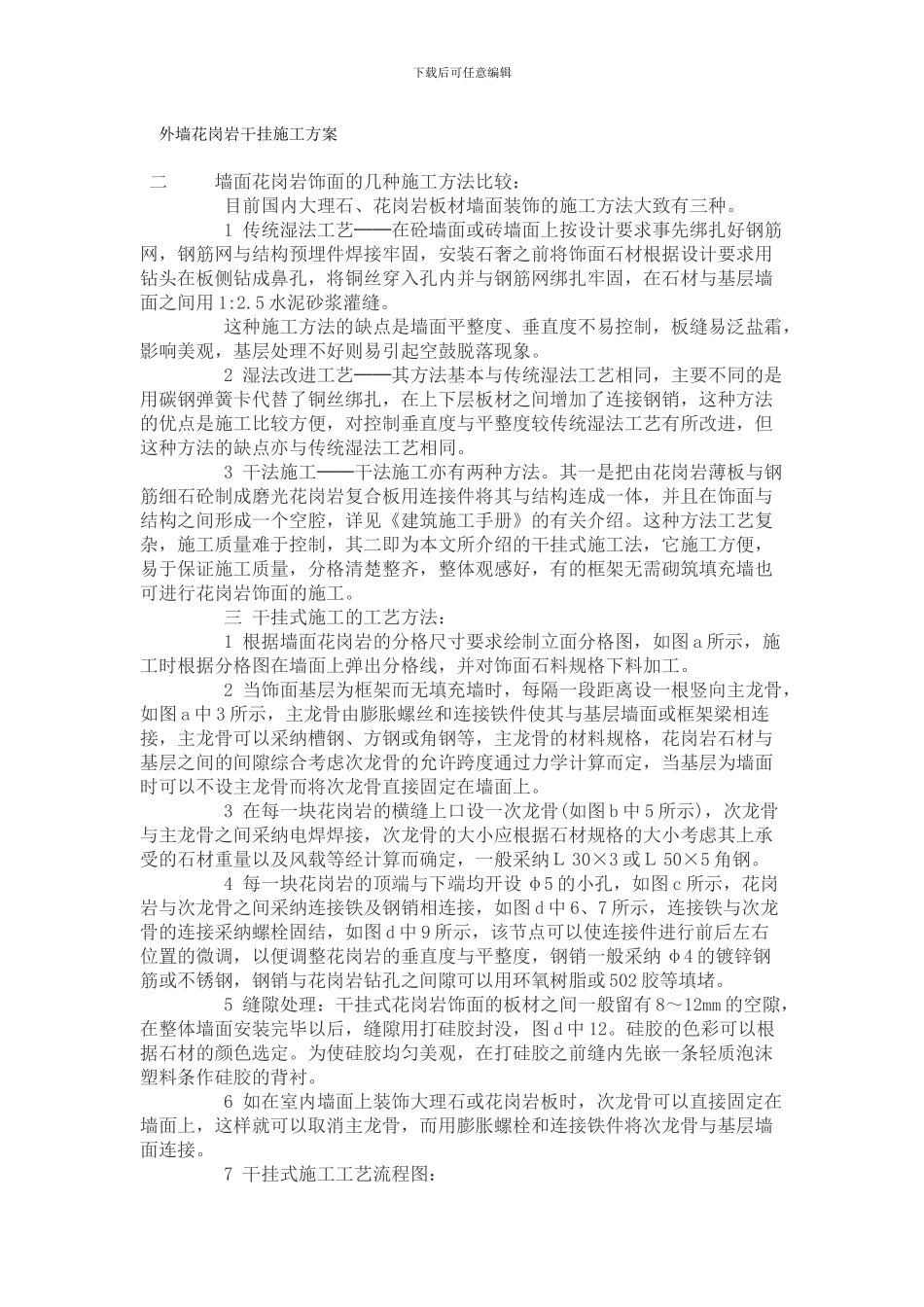

下载后可任意编辑 外墙花岗岩干挂施工方案 二 墙面花岗岩饰面的几种施工方法比较: 目前国内大理石、花岗岩板材墙面装饰的施工方法大致有三种。 1 传统湿法工艺──在砼墙面或砖墙面上按设计要求事先绑扎好钢筋网,钢筋网与结构预埋件焊接牢固,安装石奢之前将饰面石材根据设计要求用钻头在板侧钻成鼻孔,将铜丝穿入孔内并与钢筋网绑扎牢固,在石材与基层墙面之间用 1:2.5 水泥砂浆灌缝。 这种施工方法的缺点是墙面平整度、垂直度不易控制,板缝易泛盐霜,影响美观,基层处理不好则易引起空鼓脱落现象。 2 湿法改进工艺──其方法基本与传统湿法工艺相同,主要不同的是用碳钢弹簧卡代替了铜丝绑扎,在上下层板材之间增加了连接钢销,这种方法的优点是施工比较方便,对控制垂直度与平整度较传统湿法工艺有所改进,但这种方法的缺点亦与传统湿法工艺相同。 3 干法施工──干法施工亦有两种方法。其一是把由花岗岩薄板与钢筋细石砼制成磨光花岗岩复合板用连接件将其与结构连成一体,并且在饰面与结构之间形成一个空腔,详见《建筑施工手册》的有关介绍。这种方法工艺复杂,施工质量难于控制,其二即为本文所介绍的干挂式施工法,它施工方便,易于保证施工质量,分格清楚整齐,整体观感好,有的框架无需砌筑填充墙也可进行花岗岩饰面的施工。 三 干挂式施工的工艺方法: 1 根据墙面花岗岩的分格尺寸要求绘制立面分格图,如图 a 所示,施工时根据分格图在墙面上弹出分格线,并对饰面石料规格下料加工。 2 当饰面基层为框架而无填充墙时,每隔一段距离设一根竖向主龙骨,如图 a 中 3 所示,主龙骨由膨胀螺丝和连接铁件使其与基层墙面或框架梁相连接,主龙骨可以采纳槽钢、方钢或角钢等,主龙骨的材料规格,花岗岩石材与基层之间的间隙综合考虑次龙骨的允许跨度通过力学计算而定,当基层为墙面时可以不设主龙骨而将次龙骨直接固定在墙面上。 3 在每一块花岗岩的横缝上口设一次龙骨(如图 b 中 5 所示),次龙骨与主龙骨之间采纳电焊焊接,次龙骨的大小应根据石材规格的大小考虑其上承受的石材重量以及风载等经计算而确定,一般采纳L 30×3 或L 50×5 角钢。 4 每一块花岗岩的顶端与下端均开设 φ5 的小孔,如图 c 所示,花岗岩与次龙骨之间采纳连接铁及钢销相连接,如图 d 中 6、7 所示,连接铁与次龙骨的连接采纳螺栓固结,如图 d 中 9 所示,该节点可以使连接件进行前后左右位置的微调,以便调整花岗...
