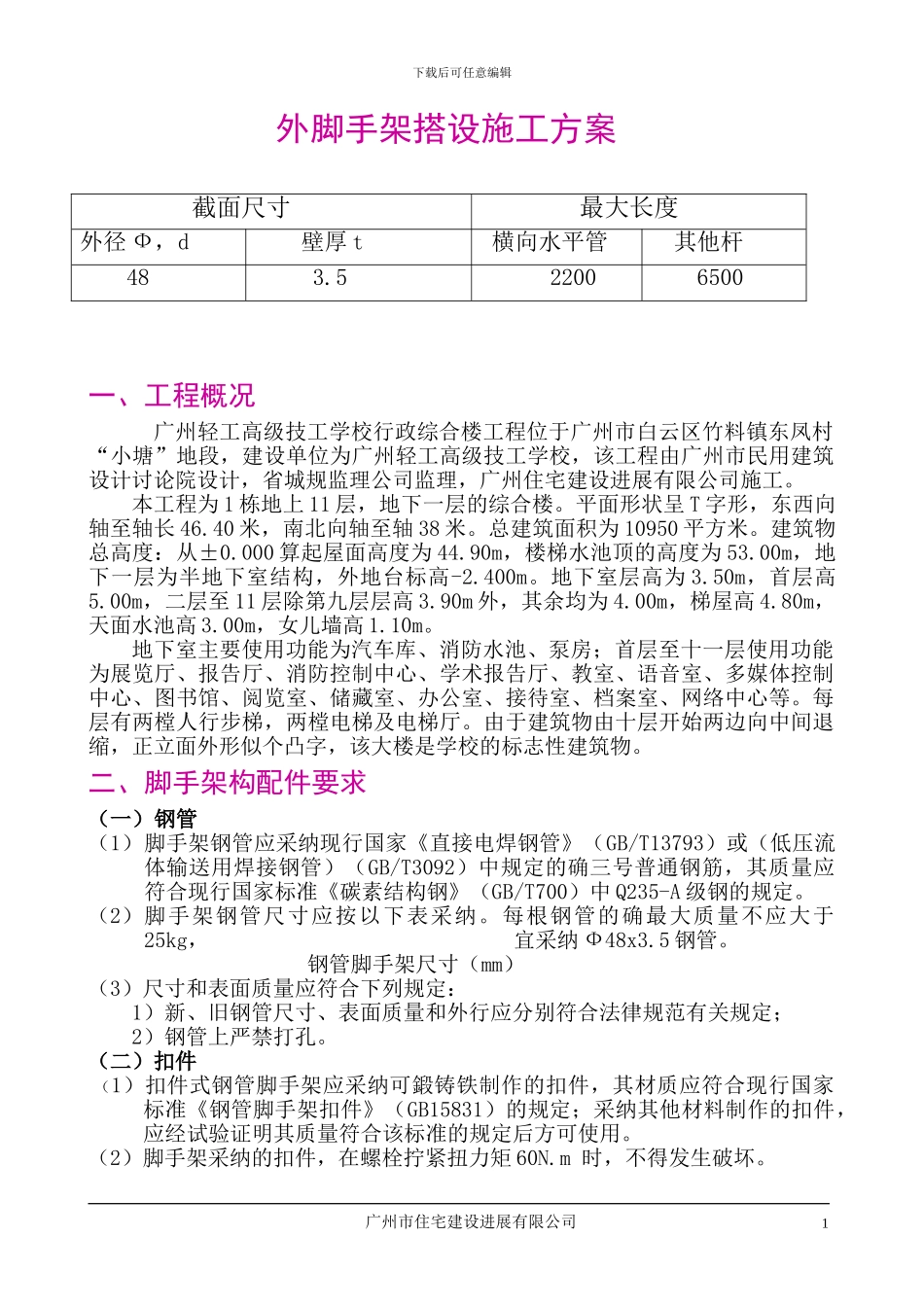

下载后可任意编辑外脚手架搭设施工方案一、工程概况广州轻工高级技工学校行政综合楼工程位于广州市白云区竹料镇东凤村“小塘”地段，建设单位为广州轻工高级技工学校，该工程由广州市民用建筑设计讨论院设计，省城规监理公司监理，广州住宅建设进展有限公司施工。本工程为 1 栋地上 11 层，地下一层的综合楼。平面形状呈 T 字形，东西向轴至轴长 46.40 米，南北向轴至轴 38 米。总建筑面积为 10950 平方米。建筑物总高度：从±0.000 算起屋面高度为 44.90m，楼梯水池顶的高度为 53.00m，地下一层为半地下室结构，外地台标高-2.400m。地下室层高为 3.50m，首层高5.00m，二层至 11 层除第九层层高 3.90m 外，其余均为 4.00m，梯屋高 4.80m，天面水池高 3.00m，女儿墙高 1.10m。地下室主要使用功能为汽车库、消防水池、泵房；首层至十一层使用功能为展览厅、报告厅、消防控制中心、学术报告厅、教室、语音室、多媒体控制中心、图书馆、阅览室、储藏室、办公室、接待室、档案室、网络中心等。每层有两樘人行步梯，两樘电梯及电梯厅。由于建筑物由十层开始两边向中间退缩，正立面外形似个凸字，该大楼是学校的标志性建筑物。二、脚手架构配件要求（一）钢管（1）脚手架钢管应采纳现行国家《直接电焊钢管》（GB/T13793）或（低压流体输送用焊接钢管）（GB/T3092）中规定的确三号普通钢筋，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中 Q235-A 级钢的规定。（2）脚手架钢管尺寸应按以下表采纳。每根钢管的确最大质量不应大于25kg， 宜采纳 Ф48x3.5 钢管。钢管脚手架尺寸（mm）（3）尺寸和表面质量应符合下列规定：1）新、旧钢管尺寸、表面质量和外行应分别符合法律规范有关规定；2）钢管上严禁打孔。（二）扣件（1）扣件式钢管脚手架应采纳可鍛铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定；采纳其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。（2）脚手架采纳的扣件，在螺栓拧紧扭力矩 60N.m 时，不得发生破坏。广州市住宅建设进展有限公司 截面尺寸最大长度外径 Ф，d壁厚 t横向水平管其他杆 483.5220065001下载后可任意编辑（三）脚手板（1）脚手板可采纳钢、木、竹材料制作，每块质量不宜大于 30Kg。（2）冲压钢脚步手板的材质应符合现行国家标准《碳素结构钢》（GB/T700）中 Q235-A 级钢的规定，其质量与尺寸允许偏差应符合法律规范有关的规...
